| Номер в госреестре | 66553-17 |
| Наименование СИ | Антенна трехкоординатная рамочная |
| Обозначение типа СИ | HM 020 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенна трехкоординатная рамочная HM 020 предназначена для измерений магнитной составляющей полей индустриальных радиопомех (ИРП), создаваемых радиоэлектронными устройствами, а также для проведения испытаний радиоэлектронных устройств на допустимые уровни напряженности магнитной составляющей электромагнитного поля.
Конструктивно антенна представляет собой систему из трех взаимно перпендикулярных рамочных антенн большого диаметра по ГОСТ CISPR 16-1-4 - 2013, выполненных из медных труб, блока коммутации и калибровочного диполя, предназначенного для поверки антенны. Вся конструкция расположена на неметаллической подставке.
Принцип действия антенн основан на преобразовании тока, наведенного электромагнитным полем на каждой из трех магнитных рамок, в переменное напряжение с помощью подключенного к каждой из рамок токосъемника. Напряжение передается в линию с волновым сопротивлением 50 Ом, подключенную к измерительному устройству.

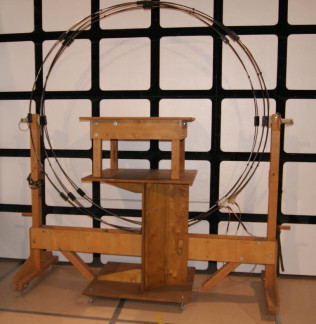

Внешний вид антенны с опорным симметричным диполем и блоком коммутации, место для размещения наклейки и места пломбировки от несанкционированного доступа приведены на рисунках 1, 2, 3.
Корпуса токосъемников опломбированы пломбой для предотвращения возможности несанкционированного вмешательства в его работу, которое может привести к искажению результатов измерений.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочий диапазон частот, МГц | от 0,009 до 30 |
| Пределы допускаемой относительной погрешности коэффициента передачи токосъемников магнитных рамок A1, A2, A3, дБ (Ом) | ±2 |
| Диапазон изменений коэффициента передачи токосъемников магнитных рамок A1, A2, A3, дБ (Ом) | от 72 до 95 |
Таблица 2 - Основные технические характеристики
| Габаритные размеры, мм, не более | |
| - длина | 2070 |
| - ширина | 2490 |
| - высота | 2570 |
| Масса, кг не более | 45 |
| Условия эксплуатации: | |
| - температура окружающего среды, °С | от +15 до +25 |
| - относительная влажность, % | от 30 до 90 |
| - атмосферное давление, кПа | от 70 до 106 |
наносится на нижнюю деревянную опору антенны трехкоординатной рамочной HM 020 методом наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Антенна трехкоординатная рамочная HM 020 | 1 шт. |
| Кабель управления для переключения антенны ЕТ 14 (5 м) | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки РТ-МП-3939-441-2016 | 1 экз. |
| Базовый стол НМ 020 Z1 | 1 шт. |
| Адаптерный стол НМ 020 Z2 | 1 шт. |
| Антенный селектор | 1 шт. |
| Калибровочный диполь HM 020 Z3 | 1 шт. |
осуществляется по документу РТ-МП-3939-441-2016 «ГСИ. Антенна трехкоординатная рамочная HM 020. Методика поверки», утвержденному ФБУ «Ростест-Москва» 30 октября 2016 г. Основные средства поверки:
- генератор сигналов R&S БМА100А (регистрационный номер 35616-07);
- приемник измерительный R&S ESU8 (регистрационный номер 41971-09).
Допускается применение аналогичных средств поверки, обеспечивающих
метрологические характеристики поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ CISPR 16-1-4-2013 (CISPR 16-1-2:2006) Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-4. Аппаратура для измерения радиопомех и помехоустойчивости. Антенны и испытательные площадки для измерения излучаемых помех.
Техническая документация изготовителя фирмы «Rohde & Schwarz GmbH & Co. KG», Германия.
