| Номер в госреестре | 66454-17 |
| Наименование СИ | Анализаторы цепей векторные |
| Обозначение типа СИ | AV3672A/B/C/D |
| Изготовитель | "China Electronics Technology Instruments Co., Ltd.", Китай |
| Год регистрации | 2017 |
| Срок свидетельства | 26.01.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы цепей векторные AV3672A/B/C/D (далее - анализаторы) предназначены для измерений комплексных S-параметров двух и четырехполюсных устройств в коаксиальных трактах.
Принцип действия анализаторов основан на возможности раздельного измерения параметров падающей и отражённой волны сигнала с применением направленных ответвителей. В своём составе анализатор содержит генератор качающейся частоты (ГКЧ), двухканальный приёмник с двумя опорными смесителями и блок измерений S-параметров. ГКЧ формирует высокостабильный по амплитуде сигнал в полосе частот от 10 МГц до 50 ГГц.
Конструктивно анализатор выполнен в виде настольного моноблока. В анализаторе имеется встроенная система самодиагностики.
Анализатор обеспечивает измерение частотных и амплитудных характеристик раз-личных устройств. В анализаторе реализованы все виды векторной коррекции системных ошибок, в том числе поддерживаются модули электронной калибровки. Путём трансформации данных из частотной области во временную анализатор позволяет точно локализовать место обрыва.
Наличие в анализаторе возможности установки параметров по каналу GP-IB, LAN, USB в сочетании с малыми временами установки рабочих режимов позволяет использовать его в составе высокопроизводительных автоматизированных рабочих мест и в информационноизмерительных системах.
Анализаторы имеют модификации, обозначенные индексами A/B/C/D, отличающиеся друг от друга диапазоном частот.
Анализаторы поставляются со следующими опциями:
AV3672A/B/C/D-201 - 2-портовый шаговый аттенюатор;
AV3672A/B/C/D-400 - 4-портовый измерительный блок;
AV3672A/B/C/D-401 - 4-портовый шаговый аттенюатор;
AV3672A/B/C/D-402 - активное измерение интермодуляции;
AV3672A/B/C/D-008 - измерение импульсных сигналов;
AV3672A/B/C/D-S10 - измерение во временной области;
AV3672A/B/C/D-S80 - измерение со смещением частоты;
AV3672A/B/C/D-S82 - скалярный смеситель;
AV3672A/B/C/D-S83 - векторный смеситель;
AV3672A/B/C/D-S84 - встроенный смеситель гетеродина.
Общий вид анализаторов с указанием мест нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.

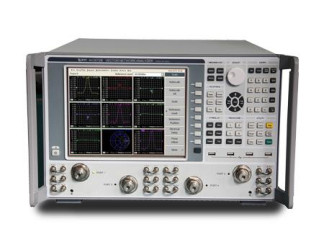

А) Место для размещения знака утверждения типа Б) Место для размещения знака поверки Рисунок 1 - Общий вид анализаторов. Вид спереди
В) Место для пломбировки от несанкционированного доступа Рисунок 2 - Общий вид анализаторов. Вид сзади
Анализаторы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО анализаторов представляет собой программный продукт «ПО для анализаторов цепей векторных серии AV3672A/B/C/D». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AV3672A/B/C/D Analyzer Firmware |
| Номер версии (идентификационный номер) ПО | не ниже V1.9.04 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления идентификатора ПО | - |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
приведены в таблицах 2-10.
Таблица 2 - Метрологические характеристики анализаторов
| Наименование характеристики | Значение характеристики |
| Диапазон рабочих частот, МГц: | |
| AV3672A | от 10 до 13500 |
| AV3672B | от 10 до 26500 |
| AV3672C | от 10 до 43500 |
| AV3672D | от 10 до 50000 |
| Пределы допускаемой относительной погрешности установки частоты источника выходного сигнала: | ±110-7 |
| Уровень гармонических составляющих в выходном сигнале мощностью минус 5 дБ/мВт для портов 1 и 3 моделей AV3672A/B/C/D, дБс, не более: | |
| от 10 МГц до 4 ГГц включ. | -51 |
| св. 4 ГГц до 26,5 ГГц | -60 |
| Уровень гармонических составляющих в выходном сигнале мощностью минус 5 дБ/мВт для портов 2 и 4 моделей AV3672A/B, дБс, не более: | |
| от 10 МГц до 4 ГГц включ. | -13 |
| св. 4 ГГц до 26,5 ГГц | -21 |
| Уровень гармонических составляющих в выходном сигнале мощностью минус 5 дБ/мВт для портов 2 и 4 моделей AV3672С/D, дБс, не более: | |
| от 10 МГц до 4 ГГц включ. | -13 |
| св. 4 ГГц до 13,5 ГГц включ. | -21 |
| св. 13,5 ГГц до 50 ГГц | -60 |
| Наименование характеристики | Значение характеристики | ||
| Максимальный уровень мощности выходного сигнала в рабочем диапазоне частот для моделей AV3672A/B, дБ/мВт: | Порты 1 и 3 | Порты 2 и 4 | |
| Режим фильтрации | Режим высокой мощности | ||
| от 10 МГц до 50 МГц включ. | 1 | 9 | 13 |
| св. 50 МГц до 4 ГГц включ. | 0 | 6 | 13 |
| св. 4 ГГц до 10 ГГц включ. | 13 | 10 | |
| св. 10 ГГц до 13,5 ГГц включ. | 8 | 8 | |
| св. 10 ГГц до 13,5 ГГц включ. | 6 | 5 | |
| св. 13,5 ГГц до 26,5 ГГц | 2 | 0 | |
| Максимальный уровень мощности выходного сигнала в рабочем диапазоне частот для моделей AV3672C/D, дБ/мВт: | Порты 1 и 3 | Порты 2 и 4 | |
| Режим фильтрации | Режим высокой мощности | ||
| от 10 МГц до 50 МГц включ. | 1 | 9 | 11 |
| св. 50 МГц до 4 ГГц включ. | 0 | 5 | 10 |
| св. 4 ГГц до 13,5 ГГц включ. | 6 | 6 | |
| св. 13,5 ГГц до 40 ГГц включ. | 7 | 7 | |
| св. 40 ГГц до 47 ГГц включ. | 2 | 2 | |
| св. 47 ГГц до 50 ГГц | -8 | -8 | |
Таблица 4 - Метрологические характеристики анализаторов
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала, дБ | |
| от 10 МГц до 13,5 ГГц включ. | ±2,0 |
| св. 13,5 ГГц до 26,5 ГГц включ. | ±3,0 |
| св. 26,5 ГГц до 40 ГГц включ. | ±3,0 |
| св. 40 ГГц до 43,5 ГГц включ. | ±4,0 |
| св. 43,5 ГГц до 50 ГГц | ±4,0 |
| Наименование характеристики | Значение характеристики | |
| Шум трассы для моделей AV3672A/B | ||
| Рабочий диапазон частот | Амплитуда, дБ | Фаза, градус |
| от 10 МГц до 100 МГц включ. | 0,007 | 0,051 |
| св. 100 МГц до 13,5 ГГц включ. | 0,002 | 0,015 |
| св. 13,5 ГГц до 22,5 ГГц включ. | 0,002 | 0,042 |
| св. 22,5 ГГц до 24 ГГц включ. | 0,003 | 0,054 |
| св. 24 ГГц до 26,5 ГГц | 0,005 | 0,054 |
| Шум трассы для моделей AV3672С/D | ||
| Рабочий диапазон частот | Амплитуда, дБ | Фаза, градус |
| от 10 МГц до 50 МГц включ. | 0,200 | 1,0 |
| св. 50 МГц до 500 МГц включ. | 0,020 | 0,7 |
| св. 500 МГц до 1 ГГц включ. | 0,005 | 0,04 |
| св. 1 ГГц до 26,5 ГГц включ. | 0,004 | 0,05 |
| св. 26,5 ГГц до 50 ГГц | 0,008 | 0,06 |
Таблица 6 - Метрологические характеристики анализаторов
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой относительной погрешности нелинейности установки уровня мощности выходного сигнала, дБ | ±2,0 |
| Динамический диапазон измерения коэффициента передачи в рабочем диапазоне частот для моделей AV3672A/B, дБ: | |
| от 10 МГц до 500 МГц включ. | 90 |
| св. 500 МГц до 4 ГГц включ. | 120 |
| св. 4 ГГц до 10 ГГц включ. | 127 |
| св. 10 ГГц 13,5 ГГц включ. | 120 |
| св. 13,5 ГГц до 20 ГГц включ. | 120 |
| св. 20 ГГц до 24 ГГц включ. | 115 |
| св. 24 ГГц до 26,5 ГГц | 110 |
| Динамический диапазон измерения коэффициента передачи в рабочем диапазоне частот для моделей AV3672C/D, дБ: | |
| от 10 МГц до 500 МГц включ. | 74 |
| св. 500 МГц до 4 ГГц включ. | 118 |
| св. 4 ГГц до 10 ГГц включ. | 119 |
| св. 10 ГГц 13,5 ГГц включ. | 118 |
| Наименование характеристики | Значение характеристики |
| св. 13,5 ГГц до 20 ГГц включ. | 115 |
| св. 20 ГГц до 24 ГГц включ. | 115 |
| св. 24 ГГц до 26,5 ГГц включ. | 115 |
| св. 26,5 ГГц до 35 ГГц включ. | 110 |
| св. 35 ГГц до 47 ГГц включ. | 105 |
| св. 47 ГГц до 50 ГГц | 92 |
Таблица 7 - Метрологические характеристики анализаторов
| Наименование характеристики | Значение характеристики | ||||
| Корректированные характеристики для моделей AV3672A/B, дБ | |||||
| Частотный диапазон | Направленность | Согласование источника | Согласование нагрузки | Коэффициент передачи | Коэффициент отражения |
| от 10 МГц до 2 ГГц включ. | 48 | 40 | 48 | ±0,10 | ±0,04 |
| св. 2 ГГц до 13,5 ГГц включ. | 44 | 30 | 44 | ±0,11 | ±0,04 |
| св.13,5 ГГц до 26,5 ГГц | 44 | 30 | 44 | ±0,12 | ±0,05 |
| Корректированные характеристики для моделей AV3672C/D, дБ | |||||
| от 10 МГц до 2 ГГц включ. | 42 | 36 | 42 | ±0,10 | ±0,04 |
| св. 2 ГГц до 13,5 ГГц включ. | 42 | 31 | 42 | ±0,11 | ±0,04 |
| св.13,5 ГГц до 40 ГГц включ. | 38 | 28 | 37 | ±0,16 | ±0,03 |
| св.40 ГГц до 50 ГГц | 36 | 27 | 35 | ±0,20 | ±0,04 |
Таблица 8 - Метрологические характеристики анализаторов
| Наименование характеристики | Значение характеристики |
| Время спада/нарастания импульсной характеристики по уровню 10%/90%, нс, не более (только для опции 008) | 30 |
| Коэффициент переключения импульсной модуляции (только для опции 008), дБ, не менее: | |
| от 10 МГц до 4 ГГц включ. | 64 |
| св. 4 ГГц до 40 ГГц включ. | 80 |
| св. 40 ГГц до 50 ГГц | 80 |
Таблица 9 - Технические характеристики анализатора
| Наименование характеристики | Значение характеристики |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от 15 до 25; |
| - относительная влажность воздуха при температуре 25 °С, % | до 80; |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Наименование характеристики | Значение характеристики |
| Г абаритные размеры (длина х ширина х высота), мм, не более AV3672A/B | 426x266x550 |
| AV3672C/D | 426x266x600 |
| Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В | от 198 до 264 |
| Потребляемая мощность от сети переменного тока, ВА, не более AV3672A/B | 400 |
| AV3672C/D | 500 |
| Масса, кг, не более: AV3672A/B | 42 |
| AV3672C/D | 47 |
наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и маркируется на передней панели в виде голографической наклейки.
В комплект поставки входят: анализатор цепей векторный AV3672A или AV3672B, или AV3672C, или AV3672D (по заказу), руководство по эксплуатации, методика поверки, диск с ПО, паспорт.
осуществляется по документу 651-16-28 МП «Инструкция. Анализаторы цепей векторные AV3672A/B/C/D. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 24 октября 2016 г. Основные средства поверки:
- частотомер электронно-счётный Agilent 53152А с опцией 001 (рег. № 61967-15);
- анализатор спектра FSW67 (рег. № 58300-14);
- блок измерительный ваттметра N1914A (рег. №57386-14) с преобразователем измерительным термоэлектрическим ваттметров поглощаемой мощности N8487A (рег. № 58375-14);
- наборы мер коэффициентов передачи и отражения 85056A и 85052B (рег. № 53566-13);
- преобразователи измерительные ваттметров поглощаемой мощности N1922A и N1924A (рег. № 57975-14);
- блоки измерительные ваттметров N1911A и N1913A (рег. № 57386-14);
- анализатор источников сигналов R&S FSUP50 (рег. № 37175-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых установок с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация изготовителя.
