| Номер в госреестре | 66425-17 |
| Наименование СИ | Эквивалент сети |
| Обозначение типа СИ | ESН2-Z5 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Эквивалент сети ESH2-Z5 предназначен для измерения напряжения кондуктивных высокочастотных помех, вносимых испытываемым техническим средством в сеть питания переменного тока.
Принцип действия эквивалента сети ESH2-Z5 основан на выделении высокочастотной помехи, создаваемой испытуемым техническим средством (далее ИТС) в промышленных сетях питания, с помощью пассивного RCL-фильтра высоких частот и подавлении при этом сигнала промышленной частоты.
Кроме того, в эквиваленте сети ESH2-Z5 установлен пассивный RCL-фильтр низкой частоты, который выполняет следующие функции: обеспечивает фильтрацию высокочастотных помех, имеющихся в промышленной сети питания, и формирует нормированное, в соответствии с ГОСТ 30805.16.1.2-2013, входное сопротивление для сигнала высокочастотной помехи, создаваемой ИТС. Таким образом, фильтр низкой частоты обеспечивает единство условий измерения сигнала помехи, создаваемом ИТС.
Измерительный канал эквивалента сети ESH2-Z5 представляет собой фильтр низкой частоты, вход которого подключен к промышленной сети, а к его выходу - ИТС и фильтр высоких частот. К выходу фильтра высоких частот подключают измерительный приемник (анализатор спектра, селективный вольтметр). Коэффициент калибровки эквивалента сети ESH2-Z5 является коэффициентом передачи фильтра высоких частот.
Конструктивно эквивалент сети выполнен в виде моноблока с размещенными в корпусе четырьмя одинаковыми измерительными каналами для фаз сети L1, L2, L3 и нейтральной N для возможности измерения напряжения помех от устройств, требующих трехфазного питания. Измерительный приемник с помощью переключателя, расположенного на передней панели эквивалента сети ESH2-Z5, подключается к выходу фильтра высоких частот каждого измерительного канала.

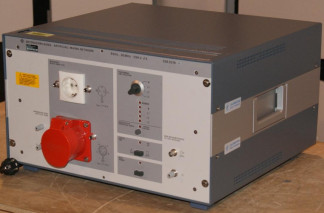

Общий вид средства измерения и схемы пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа представлены на рисунке 1.
Корпус опломбирован пломбой для предотвращения возможности несанкционированного вмешательства в его работу, которое может привести к искажению результатов измерений.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Рабочий диапазон частот, МГц | от 0,009 до 30 | |
| Коэффициент калибровки, дБ, не более | 2 | |
| Частота, МГц | Модуль полного входного сопротивления, Ом | Аргумент полного входного сопротивления, ° |
| 0,009 | 5,2 | 26,5 |
| 0,015 | 6,2 | 38,4 |
| 0,02 | 7,3 | 45,0 |
| 0,05 | 14,4 | 56,4 |
| 0,08 | 21,2 | 54,2 |
| 0,10 | 25,1 | 51,2 |
| 0,20 | 39,1 | 38,5 |
| 0,50 | 47,6 | 17,7 |
| 0,80 | 49,0 | 11,3 |
| 1,00 | 49,4 | 9,0 |
| 2,00 | 49,8 | 4,6 |
| 3,00 | 49,9 | 3,0 |
| 4,00 | 50,0 | 2,3 |
| 5,00 | 50,0 | 1,8 |
| 7,00 | 50,0 | 1,3 |
| 10,00 | 50,0 | 0,9 |
| 20,00 | 50,0 | 0,5 |
| 30,00 | 50,0 | 0,3 |
| Пределы допускаемой относительной погрешности модуля полного входного сопротивления, % | ±20 | |
| Пределы допускаемой абсолютной погрешности аргумента полного входного сопротивления, ° | ±11,5 | |
Таблица 2 - Основные технические характеристики
| Габаритные размеры, мм, не более | |
| - длина | 603 |
| - ширина | 494 |
| - высота | 294 |
| Масса, кг, не более | 26 |
| Условия эксплуатации: | |
| - температура окружающего среды, °С | от +15 до +25 |
| - относительная влажность, % | от 30 до 90 |
| - атмосферное давление, кПа | от 70 до 106 |
наносится на лицевую панель корпуса эквивалента сети ESH2-Z5 методом наклейки. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Эквивалент сети ESH2-Z5 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки РТ-МП-3938-441-2016 | 1 экз. |
осуществляется по документу РТ-МП-3938-441-2016 «ГСИ. Эквивалент сети ESH2-Z5. Методика поверки", утвержденному ФБУ "Ростест-Москва" 27 октября 2016 г.
Основные средства поверки:
- анализатор электрических цепей векторный/ анализатор спектра R&S ZVL3 (Госреестр № 37137-08);
- генератор сигналов R&S SMА100A (Госреестр № 35616-07);
- приемник измерительный R&S ESU8, (Госреестр № 41971-09).
Допускается применение аналогичных средств поверки, обеспечивающих метрологические характеристики поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 30805.16.1.2-2013 (CISPR 16-1-2:2006) Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам. Техническая документация фирмы «Rohde & Schwarz GmbH & Co. KG», Германия.
