| Номер в госреестре | 66359-16 |
| Наименование СИ | Преобразователи промышленные |
| Обозначение типа СИ | П-216 |
| Изготовитель | ООО "Антех", Беларусь, г.Гомель |
| Год регистрации | 2016 |
| Срок свидетельства | 28.02.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

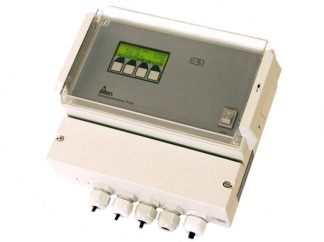

Преобразователи промышленные П-216 (далее - преобразователи) предназначены для измерительных преобразований ЭДС чувствительных элементов первичных преобразователей, применяемых для потенциометрических измерений, и электрического сопротивления постоянного тока (в том числе сигналов от термопреобразователей сопротивления) в унифицированные аналоговые сигналы силы, напряжения постоянного электрического тока, а так же индикации результатов измерительных преобразований в цифровой форме на цифровом индикаторе.
Принцип действия преобразователей основан на преобразовании аналоговых сигналов ЭДС чувствительных элементов первичных преобразователей, применяемых для потенциометрических измерений, и сигналов от термопреобразователей сопротивления в унифицированные аналоговые сигналы силы и напряжения постоянного электрического тока.
Преобразователи могут быть использованы для непрерывных потенциометрических измерений в технологических водных растворах и пульпах, а также системах автоматического контроля и регулирования технологических процессов.
Преобразователи выпускаются в следующих исполнениях:
П-216.3 - преобразователь со встроенным входным дифференциальным усилителем, имеющим два высокоомных входа, с индикацией результатов измерения в цифровой форме и выходным унифицированным сигналом силы постоянного тока.
П-216.4 - преобразователь, состоящий из выносного входного дифференциального усилителя с двумя высокоомными входами и блока преобразования с индикацией результатов измерения в цифровой форме и выходным унифицированным сигналом силы постоянного тока.
П-216.5 - преобразователь со встроенным входным усилителем, имеющим высокоомный вход, с индикацией результатов измерения в цифровой форме и выходным унифицированным сигналом силы или напряжения постоянного тока.
П-216.6 - преобразователь, состоящий из выносного входного усилителя с высокоомным входом и блока преобразования с индикацией результатов измерения в цифровой форме и выходным унифицированным сигналом силы или напряжения постоянного тока.
П-216.7 - преобразователь со встроенным входным усилителем, имеющим два независимых канала усиления с высокоомными входами, с индикацией результатов измерения в цифровой форме и выходным унифицированным сигналом силы постоянного тока.
Преобразователи, в зависимости от исполнения, обеспечивают преобразование в стандартные выходные сигналы и индикацию на дисплее следующих величин:
- показатель активности ионов водорода рН (режим рН) и ЭДС электродной системы (режим mV) - исполнения П-216.3, П-216.4;
- показатель активности одновалентных и двухвалентных ионов рХ (режим рХ) и ЭДС электродной системы - исполнения П-216.5, П-216.6;
- показатель активности pNa (режим рХ) и массовая концентрация сХ ионов натрия (режим сХ) и ЭДС электродной системы (режим mV) первого канала, показатель активности ионов водорода рН (режим рХ) и ЭДС электродной системы (режим mV) второго канала -исполнения П-216.7.
Для исполнения П-216.7 первый канал усиления предназначен для подключения электродной системы измеряющей pNa; второй канал усиления предназначен для подключения электродной системы измеряющей рН, индикация на дисплее величин активности pNa и показатель активности ионов водорода рН (режим рХ) индицируются одновременно.
Преобразователи всех исполнений обеспечивают индикацию на дисплее температуры анализируемой среды (режим t).
Питание преобразователей осуществляется от сети переменного тока с напряжением 230 В, либо от источника переменного тока с напряжением 36 В (добавляется суффикс «-36» к наименованию модели).
Для защиты от несанкционированного доступа к измерительным компонентам преобразователей наносится пломба на винт, соединяющий крышку с основанием корпуса, а на усилителях на винт с обратной стороны крышки.
Программное обеспечение (ПО) преобразователей состоит из встроенного системного программного обеспечение (ВСПО). ВСПО содержит метрологически значимые компоненты, оно устанавливается в энергонезависимую память преобразователей на заводе изготовителе.
Конструкция СИ исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию (уровень защиты «высокий» в соответствии с Р 50.2.077-2014).
Метрологические характеристики преобразователей, указанные в таблице 1, приведены с учетом влияния ВСПО.
Основные метрологические характеристики преобразователей приведены в таблице 1 и 2, технические характеристики приведены в таблице 3.
Таблица 1 - Основные метрологические характеристики преобразователей
| Тип преобразователя | Диапазоны преобразований аналоговых сигналов | Пределы допускаемой основной погрешности цифровой индикации у - приведённая, А - абсолютная | Пределы допускаемой основной приведенной погрешности выходного сигнала, ± | ||
| На входе | На цифровом индикаторе | На выходе | |||
| П-216.3, П-216.4 | от -3000 до +2000 мВ | Режим «pH»: от -20 до +20 | от 4 до 20 мА; от 0 до 5 мА | А = ±0,02 | 1,0 % - при Xn < 5, при Xn < 250 мВ; 0,5 % - при Xn > 5, при Xn > 250 мВ |
| Режим «mV»: от -3000 до +2000 мВ; | А = ±2 мВ | ||||
| от 92,16 до 157,33 Ом | Режим «t»: от -20 до+150 °С | А = ±0,5 °С | - | ||
| П-216.5, П-216.6 | от -3000 до +2000 мВ | Режим «pX»: от -20 до +20 | от 4 до 20 мА; от 0 до 5 мА; от 0 до 100 мВ; от 0 до 10 В | А = ±0,02 | 1,0 % - при Xn < 5, при Xn < 250 мВ; 0,5 % - при Xn > 5, при Xn > 250 мВ |
| Режим «mV»: от -3000 до +2000 мВ; | А = ±2 мВ | ||||
| от 92,16 до 157,33 Ом | Режим «t»: от -20 до+150 °С | А = ±0,5 °С | - | ||
| П-216.7 | от -3000 до +2000 мВ | Режимы «pH», «pNa»: от -20 до +20 | от 4 до 20 мА; от 0 до 5 мА | А = ±0,02 | 1,0 % - при XN < 5, при Xn < 250 мВ; 0,5 % - при XN > 5, при Xn > 250 мВ |
| Режим «mV»: от -3000 до +2000 мВ; | А = ±2 мВ | ||||
| Режим «cX»: от 10 до 100 мг/л; от 1 до 10 мг/л; от 100 до 1000 мкг/л; от 10 до 100 мкг/л; от 1 до 10 мкг/л; от 0,1 до 1 мкг/л; | Y = ±2,5 % | 1,0 % | |||
| от 92,16 до 157,33 Ом | Режим «t»: от -20 до+150 °С | А = ±0,5 °С | - | ||
| Примечание: XN - ширина диапазона измерения информативного параметра входного сигнала в режиме «pH»; Xn - ширина диапазона измерения информативного параметра входного сигнала в режиме «mV». | |||||
Таблица 2 - Пределы допускаемых дополнительных погрешностей преобразователей
| Внешние влияющие факторы и диапазоны их изменения | Пределы допускаемых дополнительных погрешностей преобразования, в долях пределов допускаемого значения основной погрешности | ||||||||
| Режим измерения pX (pH) | Режим измерения mV | ||||||||
| По выходным сигналам для ширины поддиапазона | По пока заниям цифро вого инди катора | По выходным сигналам для ширины поддиапазона, мВ | По показа ниям цифро вого индика тора | ||||||
| 1,0; 1,5 | 2,0; 2,5 | 5,0 | 10,0; 15,0; 20,0 | 100; 150 | 200; 250 | 500; 750; 1000; 1500; 2000 | |||
| Температура окружающей среды от +5 до +50 °С на каждые 10 °С от номинального значения 20 °С | 2,0 | 2,0 | 1,0 | 0,5 | 1,0 | 1,5 | 1,0 | 0,75 | 1,0 |
| Напряжение питания от 195,5 до 253 при номинальном значении 230 В от 30,6 до 43,2 при номинальном значении 36 В | 2,0 | 1,5 | 0,5 | 0,5 | 0,5 | 1,0 | 0,75 | 0,5 | 0,5 |
| Сопротивление в цепи измерительного электрода от 0 до 1000 МОм, на каждые 500 МОм | 0,5 | 0,5 | 0,25 | 0,25 | 0,5 | 0,5 | 0,5 | 0,25 | 0,5 |
| Сопротивление в цепи вспомогательного электрода от 0 до 20 кОм, на каждые 10 кОм. | 0,25 | 0,25 | 0,25 | 0,25 | - | 0,25 | 0,25 | 0,25 | - |
| Напряжение переменного тока до 1 В частотой 50 Гц в цепи «корпус-земля» при сопротивлениях измерительного и вспомогательного электродов: 0 МОм и 20 кОм соответственно. | 0,25 | 0,25 | 0,25 | 0,125 | - | 0,25 | 0,25 | 0,25 | - |
| Напряжение переменного тока до 50 мВ частотой 50 Гц в цепи вспомогательного электрода. | 0,25 | 0,25 | 0,25 | 0,125 | - | 0,25 | 0,25 | 0,25 | - |
| Напряжение постоянного тока 1,5 В в цепи «земля-раствор» на каждые 1000 Ом сопротивления вспомогательного электрода. | 0,1 | 0,1 | 0,1 | 0,1 | - | 0,1 | 0,1 | 0,1 | - |
Таблица 3 - Технические характеристики преобразователей
| Наименование характеристики | Значение | |||
| Нормальные условия применения: -температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 до 80 от 84 до 106,7 | |||
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от +5 до +50 до 80 от 84 до 106,7 | |||
| Габаритные размеры, мм, не более - высота -ширина -длина | П-216.3, П-216.5, П-216.7 | П-216.4, П-216.6 | ||
| Преобразова тель | Блок преобразо вания | У силитель входной | ||
| 130 230 250 | 70 125 255 | |||
| Масса, кг, не более | 1,5 | 1,5 | ||
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 20000 | |||
| Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц | П-216.3, П-216.4, П-216.5, П-216.6, П-216.7 | П-216.3-36В, П-216.4-36В, П-216.5-36В, П-216.6-36В, П-216.7-36В | ||
| ?зл+23 JVJ— 34S | 36-5Д | |||
| 50±0,5 | ||||
| Потребляемая мощность, В»А, не более - для исполнений со встроенным входным усилителем - для исполнений с вынесенным входным усилителем | 7 12 | |||
наносится на титульный лист паспорта и руководства по эксплуатации преобразователей типографским способом.
Комплектность поставки соответствует таблице 4.
| Таблица 4 - Комплектность п | реобразователей | ||||
| Наименование | Количество на исполнение преобразователя | ||||
| П-216.3 | П-216.4 | П-216.5 | П-216.6 | П-216.7 | |
| Преобразователь П-216.3 | 1 | - | - | - | - |
| Преобразователь П-216.5 | - | - | 1 | - | - |
| Преобразователь П-216.7 | - | - | - | - | 1 |
| У силитель входной ВУ-216.4 | - | 1 | - | - | - |
| У силитель входной ВУ-216.6 | - | - | - | 1 | - |
| Блок преобразования БП-216.4 | - | 1 | - | - | - |
| Блок преобразования БП-216.6 | - | - | - | 1 | - |
| Комплект принадлежностей | 1 | 1 | 1 | 1 | - |
| Упаковка | 1 | 1 | 1 | 1 | 1 |
| Формуляр | 1 | 1 | 1 | 1 | 1 |
| Руководство по эксплуатации | 1 | 1 | 1 | 1 | 1 |
| Примечания: 1. Формуляр включает методику поверки. 2. В комплект поставки преобразователей исполнений П-216.4-36В, П-216.6-36В входят блоки преобразования БП-216.4-36В, БП-216.6-36В соответственно. | |||||
осуществляется по документу МРБ.МП 2487-2015 «Преобразователи промышленные типа П-216. Методика поверки», согласованному Гомельским ЦСМС 27.02.2015.
Основные средства поверки:
Магазин сопротивлений МСР-60М, регистрационный номер в Федеральном информационном фонде № 2751-71
Компаратор напряжений Р3003, регистрационный номер в Федеральном информационном фонде № 7476-91
Имитатор электродной системы типа И-02, регистрационный номер в Федеральном информационном фонде № 5517-99
Цифровой вольтметр Щ300, регистрационный номер в Федеральном информационном фонде № 7011-79
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ТУ РБ 400067241.004-2003 Преобразователи промышленные П-216. Технические условия.
| Зарегистрировано поверок | 44 |
| Поверителей | 6 |
| Актуальность данных | 26.10.2025 |
