| Номер в госреестре | 66069-16 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-20000, РВСП-20000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары вертикальные стальные цилиндрические РВС-20000, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

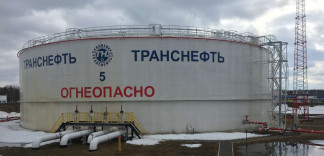

Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары делятся на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП).
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные цилиндрические РВС-20000, РВСП-20000 расположены в резервуарных парках Акционерного общества «Транснефть - Центральная Сибирь» (АО «Транснефть - Центральная Сибирь»).
Таблица 1
| Номера резервуаров | Местонахождение, адрес |
| Резервуары вертикальные стальные цилиндрические РВС-20000 | |
| 5 | Районное нефтепроводное управление «Парабель» нефтеперекачивающая станция «Парабель» (РНУ «Парабель» НПС «Парабель»), Томская область, с. Парабель |
| Резервуары вертикальные стальные цилиндрические РВСП-20000 | |
| 26, 27 | Районное нефтепроводное управление «Стрежевой» нефтеперекачивающая станция «Александровская» (РНУ Стрежевой» НПС «Александровская»), Томская область, Александровский район, Александровское сельское поселение |
отсутствует.
Таблица 2
| Наименование | Значение | |
| характеристики | РВС-20000 | РВСП-20000 |
| Номинальная вместимость, м3 | 20000 | 20000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,1 | ±0,1 |
| Средний срок службы, лет, не менее | 20 | |
| Условия эксплуатации: - температура окружающего воздуха, С |
от -53 до +35 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3
| Наименование | Количество |
| 1 Резервуар вертикальный стальной цилиндрический РВС (РВСП) | 1 |
| 2 Паспорт | 1 |
| 3 Г радуировочная таблица | 1 |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, предел измерений 100 м по ГОСТ 7502-98 (регистрационный номер в Федеральном информационном фонде 51171-12);
- рулетка измерительная металлическая Р20У3Г, предел измерений 20 м (регистрационный номер в Федеральном информационном фонде 15860-12);
- рулетка измерительная металлическая Р20Н2К, предел измерений 20 м (регистрационный номер в Федеральном информационном фонде 29631-05);
- толщиномер ультразвуковой СКАТ-4000 (регистрационный номер в Федеральном информационном фонде 17969-98-05);
- нивелир электронный SDL30, диапазон измерений 1,6-10 м по (регистрационный номер в Федеральном информационном фонде 19368-06).
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер ФР.1.29.2009.06637.
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (с изменениями № 1 и № 2).
Техническая документация ПАО «Транснефть».
| Зарегистрировано поверок | 6 |
| Поверителей | 3 |
| Актуальность данных | 06.12.2024 |
