| Номер в госреестре | 65891-16 |
| Наименование СИ | Установки для измерения напряжения и тока в электрохимических ячейках |
| Обозначение типа СИ | PARSTAT 4000+ |
| Изготовитель | Компания "Advanced Measurement Technology, Inc., Scientific Instruments / Princeton Applied Research", США |
| Год регистрации | 2016 |
| Срок свидетельства | 07.12.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

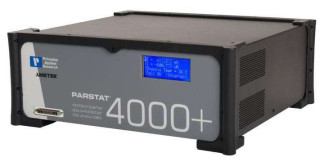

Установки для измерения напряжения и тока в электрохимических ячейках PARSTAT 4000+ (далее - установки) предназначены для воспроизведения и измерения напряжения и силы тока на электродах электрохимических ячеек.
Установки позволяют проводить статические и динамические измерения электрических параметров в электрохимических ячейках в режимах потенциостата, гальваностата и анализатора частотного отклика.
В режиме потенциостата осуществляется измерение потенциала (напряжения) на рабочем считывающем электроде относительно электрода сравнения, управляющее напряжение подается на противоэлектрод.
В режиме гальваностата производится измерение силы тока, протекающего между противоэлектродом и рабочим электродом, при этом на противоэлектрод подается напряжение, необходимое для получения требуемой силы тока в ячейке.
В режиме анализатора частотного отклика выполняются импедансные измерения исследуемого объекта, при которых на электродах ячейки формируется переменное напряжение частотой до 10 МГц, и измеряются мгновенные значения протекающего в цепи электродов тока.
Основными электрическими узлами установок являются цифро-аналоговые преобразователи с разрешением 16 бит, аналого-цифровые преобразователи с разрешением 18 бит, усилители напряжения, тока и мощности, а также микропроцессор и встроенная память.
Управление режимами и параметрами измерений, обработки, записи и вывода данных, взаимодействие с другими устройствами осуществляется внешним компьютером, подключаемым по интерфейсу USB.
Устанавливаемое на внешний компьютер программное обеспечение по структуре является целостным и служит для управления режимами работы, задания параметров измерений, обработки, хранения и вывода измерительной информации, а также для взаимодействия с периферийными устройствами и системами.
Уровень защиты от непреднамеренных и преднамеренных изменений - «низкий» по Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2, Issue 5).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | VersaStudio |
| Номер версии (идентификационный номер) | 2.44.4 и выше |
Основные метрологические и технические характеристики представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения и измерения постоянного напряжения, В | ±10 |
| Пределы допускаемой абсолютной погрешности воспроизведения и измерения постоянного напряжения, В | ±(0,001-X + 0,001), где X - числовое значение напряжения в вольтах |
| Диапазоны воспроизведения силы постоянного тока | от ±2 нА до ±2 А; ±4 А |
| Диапазоны измерения силы постоянного тока | от ±2 нА до ±20 А |
| Пределы допускаемой абсолютной погрешности воспроизведения и измерения силы постоянного тока в диапазонах от ±0,2 мкА до ±2 А | ±3,5• 10-3 (I + Di), где I - значение силы тока; Di - предел диапазона |
| Г абаритные размеры (ширина х глубина х высота), мм | 515 x 490 x 195 |
| Масса, не более, кг | 23 |
| Напряжение / частота сети питания | от 90 до 250 В / 50 Гц |
| Потребляемая мощность, не более, Вт | 500 |
| Рабочие условия применения | |
| температура окружающей среды, °С | от 15 до 30 |
| относительная влажность воздуха, не более % | до 80 (без конденсата) |
| Электромагнитная совместимость | по ГОСТ Р МЭК 61326-1-2014 |
| Безопасность | по ГОСТ IEC 61010-1-2014 |
наносится на переднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки установок приведен в таблице 3.
Таблица 3 - Комплект поставки установок
| Наименование и обозначение | Кол-во |
| Установка PARSTAT 4000+ | 1 шт. |
| Кабель сетевой | 1 шт. |
| Кабель интерфейсный USB | 1 шт. |
| Предохранитель плавкий 4 А | 1 шт. |
| Компакт-диск с программой VersaStudio | 1 шт. |
| Кабель измерительный для электрохимических ячеек | 1 шт. |
| Эквивалентная ячейка | по заказу |
| Модуль дополнительного внешнего интерфейса AAI | по заказу |
| Модуль токового усилителя | по заказу |
| Модуль измерения сверхмалых токов VersaSTAT LC | по заказу |
| PARSTAT 4000+. Инструкция по эксплуатации | 1 шт. |
| VersaStudio. Руководство по использованию программного обеспечения | 1 шт. |
| Методика поверки PARSTAT-МП-2016 | 1 шт. |
осуществляется по документу РЛЯ8ТЛТ-МП-2016 «Установки для измерения напряжения и тока в электрохимических ячейках PARSTAT 4000+. Методика поверки», утвержденному
ООО «КИА» 28.09.2016 г.
Основные средства поверки:
- мультиметр Agilent 3458Л, Госреестр № 25900-03;
- мера электрического сопротивления универсальная однозначная МС 3080М, Госреестр № 61295-15, номинал 0,01 Ом.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель корпуса и / или на свидетельство о поверке в виде наклейки (оттиска поверительного клейма).
Методы измерений изложены в разделе 3 документа «PARSTAT 4000+. Инструкция по эксплуатации» и в разделе 4 документа «VersaStudio. Руководство по использованию программного обеспечения».
Нормативные документы, устанавливающие требования к установкам для измерения напряжения и тока в электрохимических ячейках PARSTAT 4000+
1 ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
2 ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
3 ГОСТ 8.022-91. ГСИ. Государственный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 ^ 30 А.
4 ГОСТ IEC 61010-1-2014. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования.
5 ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования.
