| Номер в госреестре | 65800-16 |
| Наименование СИ | Генераторы сигналов высокочастотные |
| Обозначение типа СИ | Г4-233 |
| Изготовитель | АО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород |
| Год регистрации | 2016 |
| Срок свидетельства | 05.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

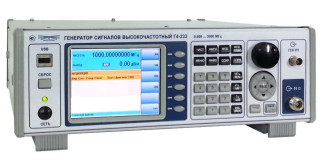

Генератор сигналов высокочастотный Г4-233 предназначен для воспроизведения смодулированных колебаний и колебаний с амплитудной, частотной, фазовой и импульсной модуляцией в диапазоне частот от 9 кГц до 3 ГГц.
Принцип действия генератора основан на формировании синусоидального сигнала, синхронизированного с опорным стабилизированным по частоте внутренним или внешним задающим генератором.
Конструктивно генератор выполнен в виде портативного прибора настольного исполнения. На передней панели находятся цветной TFT дисплей, разъемы и кнопки управления.
Г енератор имеет возможность совместной работы с ПЭВМ через интерфейсы RS-232 и LAN.
Пломбирование генератора производится двумя пломбами, с нанесением знака поверки давлением на специальную мастику, которые расположены на задней панели в местах крепления верхней и нижней крышек.
Программное обеспечение (ПО) «SIGNAL GENERATOR G4-233 v.1.0.0», предназначено для управления режимами работы генератора.
Программное обеспечение генераторов встроено в защищённую от записи память встроенного одноплатного компьютера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты.
Метрологические характеристики генератора нормированы с учетом влияния программного обеспечения.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные (признаки) метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SIGNAL GENERATOR G4-233 |
| Номер версии (идентификационный номер) ПО | не ниже v.1.0.0 |
| Цифровой идентификатор ПО | 2CFC9688 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Конструкция генераторов исключает возможность несанкционированного влияния на ПО генераторов и измерительную информацию.
Основные метрологические и технические характеристики генератора приведены в таблице 3.
Таблица 3 - Основные метрологические и технические характеристики генераторов
| Наименование характеристики | Значение |
| Частотные параметры в режиме непрерывных колебаний (НК) | |
| Диапазон частот, МГц | от 0,009 до 3000 |
| Дискретность установки частоты, Гц | 0,01 |
| Пределы допускаемой абсолютной погрешности установки частоты при использовании внутреннего опорного источника, Гц | ±5 10-Чн, где fa - установленная частота, Гц |
| Кратковременная нестабильность частоты в нормальных условиях (за любой 15 минутный интервал через 1 час после включения), Гц | ±r10-9-fa, где fa - установленная частота, Гц |
| Пределы допускаемой дополнительной погрешности установки частоты при использовании внутреннего опорного источника в интервале рабочих температур, Гц | ±2 10-Чн, где fa - установленная частота, Гц |
| Параметры выходного сигнала в режиме непрерывных колебаний (НК) | |
| У станавливаемые значения уровня выходного сигнала, дБ/мВт | от -132 до +28 |
| Дискретность установки уровня выходного сигнала, дБ | 0,01 |
| Нормированные пределы изменения уровня выходного сигнала на основном выходе прибора, дБ/мВт: | |
| - в диапазоне частот от 0,009 до 637,5 МГц | от -127 до +19 (+13 при «АМ») |
| - в диапазоне частот свыше 637,5 до 3000 МГц | от -93 до +19 (+13 при «АМ») |
| Пределы допускаемой погрешности установки опорного уровня выходного сигнала 0 дБ/мВт, при работе на согласованную нагрузку, дБ | ±0,5 |
| Пределы допускаемой дополнительной погрешности установки уровня выходного сигнала на частотах от 0,009 до 637,5 МГц, дБ: | |
| -при уровне сигнала от +19 до -40 дБ/мВт | ±0,5 |
| -при уровне сигнала ниже -40 до -93 дБ/мВт | ±1,0 |
| -при уровне сигнала ниже -93 до -127 дБ/мВт | ±1 ,5 |
| Пределы допускаемой дополнительной погрешности установки уровня выходного сигнала на частотах свыше 637,5 до 3000 МГц, дБ | |
| - при уровне сигнала от +19 до -40 дБ/мВт | ±1,0 |
| - при уровне сигнала ниже -40 до -93 дБ/мВт | ±1,5 |
| Нестабильность уровня выходного сигнала за 15 минут через 30 минут после включения, дБ | ±0,2 |
| Пределы допускаемой дополнительной погрешности установки опорного уровня в интервале рабочих температур или в условиях повышенной влажности в пределах рабочих условий, дБ | ±0,5 |
| Уровень сигнала на дополнительном выходе, дБ/мВт, не менее | -6 |
| Волновое сопротивление коаксиального канала выходного разъема, Ом | 50 |
| Коэффициент стоячей волны по напряжению (КСВН) основного выхода на частотах от 0,009 до 1500 МГц, не более | 1,75 |
| Коэффициент стоячей волны по напряжению (КСВН) основного выхода на частотах свыше 1500 до 3000 МГц, не более: | |
| - при уровне выходного сигнала до 6 дБ/мВт | 1,75 |
| - при уровне с выходного сигнала более 6 дБ/мВт | 2,0 |
| Параметры спектра выходного сигнала в режиме смодулированных колебаний (НК) | |
| Уровень гармонических составляющих для уровней менее +19 дБ/мВт, дБ, не более | -30 |
| Уровень субгармоник, дБ, не более: | |
| - в диапазоне частот свыше 1275 до 2550 МГц | -70 |
| - в диапазоне частот свыше 2550 до 3000 МГц | -60 |
| Уровень негармонических составляющих относительно основного немодулированного сигнала для уровней более минус10 дБ/мВт при отстройке более чем на 20 кГц от несущей, дБ, не более | |
| - в диапазоне частот до 20 МГц | -80 |
| - в диапазоне частот свыше 20 до 637,5 МГц | -76 |
| - в диапазоне частот свыше 637,5 до 1275 МГц | -70 |
| - в диапазоне частот свыше 1275 до 2550 МГц | -65 |
| - в диапазоне частот свыше 2550 до 3000 МГц | -60 |
| Относительный уровень спектральной плотности фазовых шумов на частоте 1 ГГц при отстройке от несущей частоты на 20 кГц, дБ/Гц, не более | -115 |
| Относительный уровень спектральной плотности широкополосных фазовых шумов, дБ/Гц, не более: | |
| - в диапазоне частот свыше 20 до 1275 МГц при отстройке более 3 МГц от несущей | -140 |
| - в диапазоне частот свыше 1275 до 3000 МГц при отстройке более 5 МГц от несущей | -135 |
| Паразитная девиация частоты для несущей частоты 1 ГГц (среднеквадратическое значение), Гц, не более | |
| - в полосе от 0,3 до 3,4 кГц | |
| режим «НК» | 0,5 |
| режим «ЧМ» | 12 |
| - в полосе от 0,02 до 20 кГц | |
| режим «НК» | 4,0 |
| режим «ЧМ» | 80 |
| Коэффициент паразитной амплитудной модуляции в полосе от 0,02 до 20 кГц, %, не более | 0,05 |
| Характеристики генератора в режиме частотной модуляции (ЧМ) | |
| Пределы устанавливаемой девиации частоты (А/) | от 0,1 Гц до 8 МГц |
| Дискретность установки девиации частоты (А/) для диапазона несущих частот от 637,5 до 1275 МГц, кГц: | |
| - при А/ от 0,1 до 2 кГц | 0,001 |
| - при А/ свыше 2 до 20 кГц | 0,002 |
| - при А/ свыше 20 до 200 кГц | 0,02 |
| - при А/ свыше 200 до 2000 кГц | 0,2 |
| Пределы допускаемой погрешности установки девиации частоты (А/) на частоте модуляции 1 кГц в режиме ЧМ, Гц | ±(0,05А/+50т), где А/ - установленное значение девиации частоты, Гц; m - пропорционально несущей частоте, m=1 в диапазоне частот от 637,5 до 1275 МГц |
| Диапазон модулирующих частот в режимах внутренней и внешней ЧМ, кГц | от 0,02 до 100 |
| Пределы допускаемой дополнительной погрешности установки девиации частоты (А/) в диапазоне модулирующих частот в режиме внутренней ЧМ, Гц | ±(0,1А/+т^м/100), где А/ - установленное значение девиации частоты, Гц; Fм - частота модулирующего сигнала, Гц; m - пропорционально несущей частоте, т=1 в диапазоне частот от 637,5 до 1275 МГц |
| Коэффициент гармоник огибающей ЧМ на частоте модуляции 1 кГц, %, не более | 1,0 |
| Коэффициент сопутствующей АМ при максимальной девиации частоты и частоте модуляции 1 кГц, %, не более | 10 |
| Характеристики генератора в режиме фазовой модуляции (ФМ) | |
| Пределы устанавливаемой девиации фазы (Аф), rad | от 0.1 до 100 |
| Дискретность установки девиации фазы (Аф) для диапазона несущих частот от 637,5 до 1275 МГц, rad | |
| - при Аф от 0,1 до 10 rad | 0,01 |
| - при Аф от 10 до 100 rad | 0,1 |
| Пределы допускаемой погрешности установки девиации фазы (Аф) на частоте модуляции 1 кГц в режиме внутренней ФМ, Гц | ±(0,05Аф+0,05(т+1)), где Аф - установленное значение девиации фазы, рад; m - пропорционально несущей частоте, т=1 в диапазоне частот от 637,5 до 1275 МГц |
| Диапазон модулирующих частот в режимах внутренней и внешней ФМ, кГц | от 0,3 до 20 |
| Пределы допускаемой дополнительной погрешности установки девиации фазы (Лф) в диапазоне модулирующих частот в режиме внутренней ФМ, % | ±10 |
| Коэффициент гармоник огибающей ФМ на частоте модуляции 1 кГц, %, не более | 3,0 |
| Характеристики генератора в режиме амплитудной модуляции | |
| Пределы установки коэффициента АМ (Кам), % | от 0,1 до 100 |
| Дискретность установки коэффициента АМ (КАМ), % | 0,1 |
| Пределы допускаемой погрешности установки коэффициента АМ (Кам) на частоте модуляции 1 кГц, %: | ±(0,05- Кам +0,1) |
| - при КАМ до 100 % на частотах до 19,999999 МГц | |
| - при КАМ до 80 % на частотах от 20 до 1274,999999 МГц | |
| - при КАМ до 50 % на частотах от 1275 до 3000 МГц | |
| Диапазон модулирующих частот в режимах внутренней и внешней АМ, кГц | от 0,02 до 50 |
| Пределы допускаемой дополнительной погрешности установки коэффициента АМ (Кам) в диапазоне модулирующих частот в режиме внутренней модуляции, % | ±10 |
| Коэффициент гармоник огибающей АМ, %, не более: | |
| - при КАМ до 30 % | 1,5 |
| - при КАМ до 80 %, на частотах до 1274,999999 МГц | 3,0 |
| - при КАМ до 50 % на частотах от 1275 до 3000 МГц | 3,0 |
| Сопутствующая ЧМ при КаМ=30 % и модулирующей частоте 1 кГц, Гц, не более | 200 |
| Характеристики генератора в режиме амплитудной импульсной модуляции (ИМ) в диапазоне несущих частот от 20 до 3000 МГц | |
| Период повторения радиоимпульсов в режиме внутренней ИМ | от 0,2 мкс до 60 с |
| Длительность радиоимпульсов | от 0,1 мкс до 59 с |
| Диапазон установки периода повторения и длительности радиоимпульсов: | |
| - с дискретностью 0,1 мкс | от 0,1 до 6000,0 мкс |
| - с дискретностью 0,001 мс | св. 6,000 до 60,000 мс |
| - с дискретностью 0,01 мс | св. 60,00 до 600,00 мс |
| - с дискретностью 0,1 мс | св. 600,0 до 6,0000 мс |
| - с дискретностью 1 мс | св. 6,000 до 60,000 с |
| Длительность фронта и среза выходных радиоимпульсов, нс, не более | 50 |
| Неравномерность вершины выходных радиоимпульсов, %, не более | 20 |
| Отличие длительности выходного радиоимпульса от длительности модулирующего импульса, нс, не более | 50 |
| Ослабление выходного сигнала в паузе, дБ, не менее | |
| - в диапазоне частот от 20 до 299,999999 МГц | 80 |
| - в диапазоне частот от 300 до 799,999999 МГц | 60 |
| - в диапазоне частот от 800 до 1274,999999 МГц | 50 |
| - в диапазоне частот от 1275 до 3000 МГц | 80 |
| Параметры внутреннего модулирующего генератора | |
| Диапазон частот, кГц | от 0,02 до 100 |
| Дискретность установки частоты, Гц | 0,1 |
| Абсолютная погрешность установки частоты, Гц, не более | 0,05 |
| Пределы изменения напряжения на выходе НЧ, мВ | от 0 до 3200 |
| Дискретность установки напряжения на выходе НЧ, мВ | 0,2 |
| Пределы допускаемой погрешности установки напряжения (U) на выходе НЧ, для нагрузки от 10 кОм и более, мВ | ±(0,02-U+2), где U - установленное значение уровня, мВ |
| Коэффициент гармоник выходного сигнала, %, не более | 0,2 |
| Прочие параметры | |
| Потребляемая мощность, В-А, не более | 60 |
| Габаритные размеры (ширинахглубинахвысота), мм, не более | 360x400x135 |
| Масса, кг, не более | 8 |
| Рабочие условия эксплуатации | |
| Напряжение питания от сети переменного тока частотой (50±5) Гц, В | (230±23) |
| Температура окружающего воздуха, °С | от +5 до +40 |
| Относительная влажность воздуха при температуре 25 °С, % | до 90 |
наносится на лицевую панель прибора методом шелкографии и типографским методом на титульные листы эксплуатационной документации.
Комплект поставки прибора приведен в таблице 4.
Таблица 4 - Комплект поставки прибора
| Наименование, тип | Обозначение | Кол., шт. | Примечание |
| 1 Г енератор сигналов высокочастотный Г4-233 | ИЛГШ.411645.001 | 1 | |
| 2 Комплект комбинированный ЗИП в составе: | ИЛГШ.411918.012 | 1 | |
| 2.1 Переход коаксиальный Э2-114/3 | ЕЭ2.236.472-01 | 1 | Для работы и поверки |
| 2.2 Переход коаксиальный N JACK - N JACK | 172123 Каталог FARNELL | 1 | Для поверки |
| 2.3 Переход коаксиальный N PLUG - SMA JACK | 19-34-2 Каталог FARNELL | 1 | Для работы и поверки |
| 2.4 Кабель соединительный ВЧ (N тип) | 415-0058-036 Каталог FARNELL | 1 | Для работы и поверки |
| 2.5 Кабель соединительный ВЧ (канал 7/3) | ЯНТИ.685671.002 | 1 | Для работы и поверки |
| 2.6 Кабель соединительный ВЧ (байонет - байонет) | ЯНТИ.685671.019-09 | 2 | Для работы и поверки |
| 2.7 Шнур сетевого питания | 2313/3365H05W-3G0,75SV2M каталог ELFA | 1 | Для работы |
| 2.8 Вставки плавкие ВП2Б-1В-3,15 А 250В | ОЮ0.481.005ТУ | 4 | Для ремонта |
| 3 Руководство по эксплуатации | ИЛГШ.411645.001РЭ | 1 | |
| 4 Формуляр | ИЛГШ.411645.001 ФО | 1 |
осуществляется по документу ИЛГШ.411645.001РЭ «Генератор сигналов высокочастотный Г4-233. Руководство по эксплуатации. Раздел 8 «Поверка прибора», утвержденному ФБУ «Нижегородский ЦСМ» 29.08.2016 г.
Знак поверки наносится давлением на специальную мастику двух пломб, которые расположены на задней панели в местах крепления верхней и нижней крышек.
Основные средства поверки:
- установка измерительная эталонная К2-83; частота 25 МГц; модулирующая частота от 0,02 до 50 кГц; коэффициент амплитудной модуляции от 0,1 до 100 %; пределы допускаемой погрешности ±(0,3-1,5)% (регистрационный № 62370-15);
- установка измерительная эталонная К2-85; частота 5 и 50 МГц; модулирующая частота от 0,02 до 100 кГц; диапазон девиации частоты от 0,005 до 1000 кГц; пределы допускаемой погрешности ±(0,3-1,5)% (регистрационный № 31476-06);
- стандарт частоты и времени рубидиевый Ч1-1011/1; частота 5 или 10 МГц; пределы допускаемой относительной погрешности по частоте ±2-10-11 (регистрационный № 57152-14);
- частотомер электронно-счетный вычислительный Ч3-64; диапазон измерений от 20 Гц до 1 ГГц; пределы допускаемой погрешности измерений ±5 10-7 (регистрационный № 9135-83);
- частотомер электронно-счетный Ч3-66; диапазон измерений от 20 Гц до 3 ГГц; разрешающая способность 1 Гц (регистрационный № 9273-85);
- генератор сигналов SMB-100А с опцией B-103; диапазон частот от 0,1 до 3 ГГц; уровень выходного сигнала от минус 20 до плюс 19 дБ/мВт; пределы допускаемой погрешности установки частоты ±1 10-6 (регистрационный № 39230-08);
- милливольтметр цифровой В3-52/1; диапазон частот от 0,1 до 10 МГц; диапазон измерений от 0,05 до 2 В; пределы допускаемой погрешности ±3 % (регистрационный № 6494-78);
- мультиметр цифровой 34401 А; диапазон частот от 0,02 до 100 кГц; диапазон измерений от 0,1 до 5 В; пределы допускаемой погрешности ±0,6 % (регистрационный № 54848-13);
- анализатор источников сигнала FSUP8; диапазон частот от 9 кГц до 8 ГГц; погрешность измерения уровня сигнала в диапазоне частот от 10 до 3000 МГц ±0,5 дБ; дополнительная погрешность логарифмической шкалы и входных аттенюаторов ±0,5 дБ; измерение относительной спектральной плотности мощности фазового шума на уровне минус 120 дБ/Гц при отстройке 20 кГц и минус 135 дБ/Гц при отстройке 5 МГц. (регистрационный № 37175-08);
- преобразователь измерительный NRP-Z91; диапазон частот от 0,009 до 3000 МГц; диапазон измерений от минус 40 до плюс 19 дБ/мВт; пределы абсолютной допускаемой погрешности ±(0,1-0,3) дБ; пределы относительной допускаемой погрешности ±0,1 дБ; (регистрационный № 37008-08);
- измеритель модуляции СК3-49/1; диапазон несущих частот до 3000 МГц; диапазон модулирующих частот от 0,02 до 200 кГц; диапазон измерения девиации частоты до 8 МГц; диапазон измерения девиации фазы до 100 rad; пределы допускаемой погрешности ±2 % (регистрационный № 49087-12);
- измеритель нелинейных искажений С6-12, диапазон частот от 0,02 до 100 кГц, диапазон измерений коэффициента гармоник от 0,1 до 5 %, пределы допускаемой погрешности ±5 % (регистрационный № 10737-86);
- осциллограф универсальный С1-104; диапазон частот до 500 МГц; коэффициент развертки от 0,1 мкс/дел до 1с/дел (регистрационный № 8255-88);
- генератор импульсов Г5-56; длительность импульсов от 0,1 до 1 • 106 мкс; период повторения от 0,2 до 1 • 106 мкс (регистрационный № 5269-12);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационном документе.
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2 ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
3 ИЛГШ.411645.001ТУ Генератор сигналов высокочастотный Г4-233. Технические условия.
| Зарегистрировано поверок | 64 |
| Поверителей | 5 |
| Актуальность данных | 23.10.2025 |
