| Номер в госреестре | 65309-16 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | ТСПА |
| Изготовитель | СООО "АРВАС", Беларусь, г.Минск |
| Год регистрации | 2016 |
| Срок свидетельства | 29.11.2017 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Термопреобразователи сопротивления ТСПА (далее - термопреобразователи или ТС) предназначены для измерения температуры методом непосредственного погружения в среду, не агрессивную по отношению к материалу оболочки чувствительного элемента.
Принцип действия термопреобразователей сопротивления основан на зависимости электрического сопротивления материала чувствительного элемента от температуры.

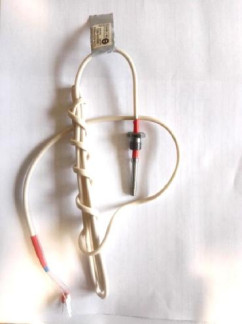

Термопреобразователь состоит из чувствительного измерительного резистора (чувствительного элемента) в защитной оболочке, реагирующего на температуру внутренних токопроводящих проводов и внешних вводов для соединения с электрическими измерительными приборами. Защитная оболочка заполнена кремнийорганической теплопроводной пастой. Конструкция термопреобразователей - неразборная (неремонтопригодная).
Чувствительный элемент ТС представляет собой конструкцию, содержащую тонкопленочный платиновый резистор, нанесенный методом напыления на керамическую подложку (А120з). Электрические схемы внутренних соединений проводников термопреобразователей 2-х и 4-х проводные по ГОСТ 6651-2009.
Термопреобразователи сопротивления ТСПА выпускаются в исполнениях DS и PL в
соответствии с ГОСТ Р ЕН 1434-2-2011.
Исполнения термопреобразователей различаются номинальной статической характеристикой (НСХ) преобразования, классом допуска, глубиной погружения, диапазоном измеряемых температур, диаметром и конструкцией защитной арматуры, схемой включения, способом крепления.
Обозначение термопреобразователей сопротивления ТСПА в зависимости от исполнения приведены на схеме:
Термопреобразователь ТСПА / ХХ / ХХХХ / Х / ХХХ / Х / (Х-ХХ) / ХХХ
А
В
40
85
120
210
| DS | |||
| Исполнение | PL | ||
| Pt 100 | |||
| Условное обозначение НСХ | Pt 500 |
Основные технические и метрологические характеристики термопреобразователей сопротивления ТСПА представлены в таблице 1.
Таблица 1
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +160 от 0 до +160 от 0 до +100 |
| Условное обозначение номинальной статической | PP о о о о |
| характеристики преобразования (НСХ) по ГОСТ 6651-2009 | |
| Класс допуска по ГОСТ 6651-2009 | А, В |
| Пределы допускаемого отклонения сопротивления от | |
| НСХ в температурном эквиваленте по ГОСТ 66512009, °C: | |
| - класс допуска А | ±(0,15+0,002-|t|), |
| - класс допуска В | ±(0,3+0,005-|t|), где |t| - абсолютное значение температуры, °C, без учета знака |
| Степень защиты оболочки по ГОСТ 14254-96 | 1Р55 |
| Время термического срабатывания, с, не более: | |
| - исполнение DS в жидкой среде | 8 |
| - исполнение PL в жидкой среде | 15 |
| - исполнение DS в газообразной среде | 30 |
| - исполнение PL в газообразной среде | 60 |
| Избыточное давление на защитную арматуру, МПа: - рабочее | 1,6 |
| - максимальное | 2,4 |
| Диаметр погружаемой части, мм: | |
| - исполнение DS | 4,8 |
| - исполнение PL | 6 |
| Минимальная глубина погружения, мм: | |
| - исполнение DS | 25 |
| - исполнение PL | 40 |
| Длина монтажной части, мм: | |
| - исполнение DS | 37 |
| - исполнение PL | 105; 140; 230 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | III |
| Материал защитной арматуры | сталь 12Х18Н10Т или ХН78Т |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -50 до +55 |
| - относительная влажность, % | до 95 при температуре до 35 °С |
| - атмосферное давление, кПа | от 84 до 106,7 кПа |
| Масса, кг, не более: | |
| - исполнение DS | 0,22 |
| - исполнение PL | 0,1 |
| Группа исполнения по устойчивости к воздействию | |
| синусоидальных вибраций | N2 |
| Электрическое сопротивление изоляции между цепью | |
| чувствительного измерительного резистора (ЧЭ) и | |
| защитной арматурой термопреобразователя, МОм, не менее: - при температуре (25± 10) °C и относительной влажности не более 80 %; - при максимальной температуре диапазона измерений. | 100 20 |
| Средняя наработка на отказ при доверительной вероятности 0,98, ч, не менее | 35000 |
| Средний срок службы, лет, не менее | 12 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Комплектность термопреобразователей сопротивления ТСПА приведена в таблице 2. Таблица 2
| Наименование | Количество |
| Термопреобразователь сопротивления ТСПА | 1 шт. |
| Паспорт | 1 экз. |
| Г ильза с бобышкой (для исполнения PL, по заказу) | 1 шт. |
| Кольцо и прокладка (для исполнения DS) | 1 шт. |
| Руководство по эксплуатации (по заказу) | 1 экз. |
| Упаковка | 1 шт. |
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009;
- термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.1 (Регистрационный № 33744-07);
- измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11).
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в АРВС.746967.061.000РЭ «Термопреобразователи сопротивления ТСПА. Руководство по эксплуатации».
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСР Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования.
ГОСР Р ЕН 1434-2-2011 Теплосчетчики. Часть 2. Требования к конструкции.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
ТУ BY 100082152.003-2006 Термопреобразователи сопротивления ТСПА. Технические условия.
