| Номер в госреестре | 65185-16 |
| Наименование СИ | Спидометры электронные |
| Обозначение типа СИ | ПА8090 |
| Изготовитель | ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), Беларусь, г.Витебск |
| Год регистрации | 2016 |
| Срок свидетельства | 04.09.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Спидометры электронные ПА8090 (далее - приборы) предназначены для измерения и преобразования частоты вращения приводного вала датчика спидометра (или приводной шестерни) в показания скорости и количества оборотов вала датчика в показания пройденного пути автомобиля.

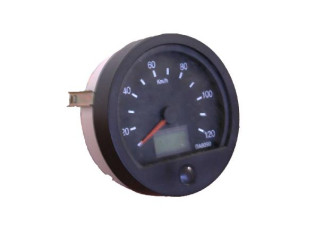

Прибор конструктивно состоит из корпуса и крышки. В корпусе прибора размещён измерительный механизм. Конструкцией прибора предусмотрена возможность опломбирования крепёжных винтов и штекерных соединений. Внешний вид приборов, пломбировка и указание мест нанесения знака поверки в виде клейма представлены на рисунках 1 и 2. Подключение прибора обеспечивается штыревыми контактами, расположенными на корпусе. Измеренная скорость движения определяется по шкале измерительного механизма, а пройденный путь определяется по показанию отсчетных устройств итогового и суточного пробега.
Прибор имеет шесть модификаций: ПА8090, ПА8090-1, ПА8090-2, ПА8090-3, ПА8090-4, ПА8090-5.
Прибор устанавливается на автомобиле и питается от его бортовой сети.
Прибор оснащен дисплеем с возможностью переключения пользователем отображения суточного пробега, текущего времени и заданного значения максимальной скорости.
Прибор предназначен для работы с датчиками импульсов ПД8089-1 ТУ РБ 300125187.2072004, ПД8093 ТУ BY 300125187.211-2006 или им аналогичными. Передаточное отношение механизма прибора от приводного валика составляет 624:1. Для применения в разных модификациях автомобилей в приборе имеется возможность предварительной установки потребителем программируемого коэффициента в диапазоне от 1001 до 2500 при помощи переносного портативного программатора ОМА-1335.
В приборе имеется выход для питания датчика напряжением (8±1) В. Предусмотрена защита от несанкционированного изменения константы, хранящейся в памяти прибора.
Прибор имеет индикатор превышения заданной скорости движения и оснащен дисплеем и кнопкой, расположенной на лицевой панели, предназначенной для переключения режимов.
Шкала прибора имеет освещение. Она выполнена по форме круговой с углом разворота шкалы 220°.
Прибор работоспособен после воздействия напряжения питания обратной полярности в течении 30 мин.
Программное обеспечение, используемое для управления приборами и получения результатов измерений, устанавливается в энергонезависимой памяти приборов при изготовлении, является встроенным и в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
ПО предназначено для сбора, обработки и отображения измерительной информации.
| Идентификационные данные ПО | Значение | ||
| ПА8090, ПА8090-1, ПА8090-2, ПА8090-3 | ПА8090-4 | ПА8090-5 | |
| Идентификационные наименование ПО | PA8090 04 PIC18F 2580_23F588B0.HEX | PA8090 02 R407 AFOE3E41.mhx | PA8090 01 VID29-06 3CAE5BFO.mhx |
| PA8090 04 PIC18F 2520_FD7B7494.HEX | |||
| Номер версии (не ниже) | 1 | 1 | 1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | PIC18F2580_23F588BO.HEX | R407_AFOE3E41.mhx | VID29- 06_3CAE5BFO.mhx |
| PIC 18F2520_FD7B7494.HEX | |||
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 | CRC32 |
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики прибора
| Наименование | Значение |
| 1. Диапазон измерений скорости автомобиля, км/ч | от 20 до 120 |
| 2. Предел допускаемой основной абсолютной погрешности измерения скорости для программируемых коэффициентов 1248 и 4992, км/ч, для проверяемой отметки шкалы: - 40 | +4 |
| - 60 | +4 |
| - 100 | +6 |
| 3. Емкость отсчетного устройства общего пробега, км | 999999 |
| 4. Емкость отсчетного устройства суточного пробега, км | 999,9 |
| 5. Пределы допускаемой относительной погрешности отсчетных устройств от измеряемого значения пройденного пути, % | ±1 |
| 6. Пределы допускаемой дополнительной относительной погрешности на каждые 10 °С изменения температуры окружающего воздуха, в диапазоне рабочих температур, °С: - от - 25 до + 60 | ±2 |
| - от - 25 до - 45 | ±5 |
| 7. Пределы допускаемой дополнительной относительной погрешности отсчетных устройств, % от измеренного значения пройденного пути | ±0,5 |
| 8. Вариация показаний прибора на отметке «60» не должна превышать абсолютное значение основной погрешности | |
| 9. Номинальное напряжение питания постоянного тока, В | |
| - для ПА8090, ПА8090-1, ПА8090-4, ПА8090-5 | 24 |
| - для ПА8090-2, ПА8090-3 | 12 |
| 10. Габаритные размеры, мм, не более: - для ПА8090, ПА8090-2, ПА8090-4 | |
| - диаметр | 150 |
| - длина | 90 |
| - для ПА8090-1, ПА8090-3, ПА8090-5 | |
| - высота | 150 |
| - ширина | 150 |
| - длина | 90 |
| 11. Масса, кг, не более | 0,8 |
| 12. Климатическое исполнение | У2Т2 |
| 13. Условия эксплуатации | |
| - температура окружающего воздуха, C; | от -45до +60 |
| - относительная влажность воздуха при температуре 30 °C, %, не более | 90 |
| 14. Значение гамма-процентной наработки до отказа при у= 90 %, | |
| км | 800000 |
наносится на прибор методом штемпелевания (наклейки) и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| 1 Спидометр электронный ПА8090 | 1 шт. | Модификация указывается при заказе |
| 2 Датчик импульсов ПД8093 или ПД8089-1 | 1 шт. | Допускается поставка прибора, по требованию потребителя, без датчика |
| 3 Кабель соединительный | 1 шт. | Поставка по требованию потребителя |
| 4 Ключ | 1 шт. | |
| 5 Программатор ОМА 1335 | 1 шт. | Поставка по требованию потребителя |
| 6 Эксплуатационные документы: | ||
| - паспорт 3ПМ.499.393ПС | 1 шт. | |
| - руководство по эксплуатации 3ПМ.499.393РЭ | 1 шт. | При одновременной поставке в один адрес, но не менее 1 экз. в каждую транспортную тару |
| - методика поверки МП.ВТ.097-2004. | 1 шт. | |
| 7 Коробка упаковочная | 1 шт. |
осуществляется по документу МП.ВТ.097-2004 «Спидометры электронные ПА8090. Методика поверки», согласованному РУП «Витебский ЦСМС» 21.06.2004.
Основные средства поверки:
- генератор сигналов низкочастотный Г6-26, регистрационный № 4473-74;
- амперметр Э537М, регистрационный № 49149-12;
- вольтметр Е350, регистрационный № 52024-12;
- частотомер РЧ3-07-0002, регистрационный № 9321-91;
- осциллограф С1-83, регистрационный № 6979-86;
Знак поверки наносится на крышку прибора, как показано на рисунках 1 и 2.
Методика измерений содержится в документе «Спидометры электронные ПА8090, ПА8090-1, ПА8090-2, ПА8090-3, ПА8090-4, ПА8090-5. Руководство по эксплуатации».
ТУ РБ 300125187.208-2004 Спидометры электронные ПА8090
ГОСТ Р 52230-2004 Электрооборудование автотракторное. Общие технические условия ГОСТ 12936-82 Спидометры автомобильные с электроприводом. Общие технические
условия
ГОСТ 25651-83 Приборы автомобилей контрольно-измерительные. Общие технические требования. Методы испытаний
| Зарегистрировано поверок | 286 |
| Поверителей | 7 |
| Актуальность данных | 24.10.2025 |
