| Номер в госреестре | 65043-16 |
| Наименование СИ | Счетчики воды крыльчатые |
| Обозначение типа СИ | STABER |
| Изготовитель | ООО "Торговый Дом "Град", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 09.09.2021 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |

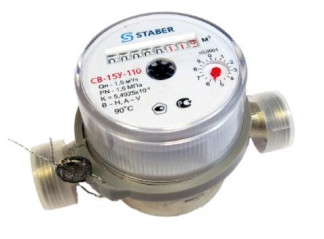

Счетчики воды крыльчатые STABER предназначены для измерений объема воды, протекающей по трубопроводу.
Принцип действия счетчиков воды крыльчатых STABER основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.
Конструктивно счетчики воды крыльчатые STABER состоят из корпуса с фильтром, измерительной камеры, внутри которой имеется крыльчатка с магнитной муфтой и счетного механизма. Поток воды попадает в корпус счетчика через входной патрубок, проходит через фильтр и далее поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка, на оси которой установлен магнит ведущей части магнитной муфты. Вода, пройдя измерительную камеру, поступает в выходной патрубок счетчика. Вращение крыльчатки передается к ведомой части магнитной муфты, установленной в счетном механизме. Счетный механизм находится в герметичной капсуле и отделен от измеряемой среды немагнитной средоразделительной мембраной, зафиксированной прижимной гайкой через уплотнительные прокладки. Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитным кольцом. Корпус счетчика соединяется со счетным механизмом посредством пластмассового кольца.
Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов крыльчатки в объем, прошедшей через счетчик, воды в м3. Индикаторное устройство счетного механизма имеет восемь роликов и один стрелочный указатель для регистрации объема в м3. Показания объема воды считывается с индикаторного устройства счетного механизма. Индикаторное устройство счетного механизма имеет звездочку, обеспечивающую повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигнала.
Счетчики воды крыльчатые STABER изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.
Для передачи результатов измерений объема воды во внешние информационные системы счетчики имеют возможность комплектоваться (по отдельному заказу) импульсным выходом, использующим в своем составе геркон. В обозначении данных счетчиков используется буква И.
По заказу в состав счетчика может быть включен обратный клапан, который, при необходимости, можно извлечь из выходного штуцера для очистки или замены. Характеристики пружины обратного клапана подобраны таким образом, чтобы обеспечить минимальную потерю давления.
Счетчики воды крыльчатые STABER являются универсальными и могут использоваться для измерения объема как холодной, так и горячей воды.
Выпускаются следующие модели счетчиков воды крыльчатых STABER:
- STABER СВ-15У-80 - счетчик универсальный с диаметром условного прохода 15, монтажной длиной 80 мм;
- STABER СВ-15УИ-80 - счетчик универсальный с диаметром условного прохода 15, импульсным выходом, монтажной длиной 80 мм;
- STABER СВ-15У-110 - счетчик универсальный с диаметром условного прохода 15, монтажной длиной 110 мм;
- STABER СВ-15УИ-110 - счетчик универсальный с диаметром условного прохода 15, импульсным выходом, монтажной длиной 110 мм;
- STABER СВ-20У - счетчик универсальный с диаметром условного прохода 20, монтажной длиной 130 мм;
- STABER СВ-20УИ - счетчик универсальный с диаметром условного прохода 20, импульсным выходом, монтажной длиной 130 мм.
Пломбирование счетчиков воды крыльчатых STABER осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу. Пломба устанавливается на проволоке, пропущенной через отверстие пластикового кольца, соединяющего измерительную камеру и счетный механизм.
отсутствует.
Метрологические и технические характеристики счетчиков воды крыльчатых STABER представлены в таблице 1.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Модель | ||
| СВ-15У-80 СВ-15УИ-80 | СВ-15У-110 СВ-15УИ-110 | СВ-20У СВ-20УИ | |
| Номинальный диаметр | DN 15 | DN 20 | |
| Измеряемая среда | вода питьевая по СанПиН 2.1.4.1074-2001 | ||
| Наименьший расход воды, м3/ч - класс А (вертикальная установка) - класс В (горизонтальная установка) | 0,06 0,03 | 0,06 0,03 | 0,10 0,05 |
| Переходный расход воды, м3/ч - класс А (вертикальная установка) - класс В (горизонтальная установка) | 0,15 0,12 | 0,15 0,12 | 0,25 0,20 |
| Номинальный расход воды, м3/ч | 1,5 | 1,5 | 2,5 |
| Наибольший расход воды, м3/ч | 3,0 | 3,0 | 5,0 |
| Пределы допускаемой относительной погрешности счетчиков при измерении объема в диапазоне расходов, %: от наименьшего до переходного от переходного до наибольшего | ±5 ±2 | ||
| Порог чувствительности, м3/ч, не более | 0,5 от наименьшего расхода воды | ||
| Г абаритные размеры, мм, не более | 80x72x72 | 110x72x72 | 130x72x72 |
| Масса счетчика, кг, не более | 0,50 | 0,55 | 0,80 |
| Наибольшее рабочее давление воды, МПа (бар), не более | 1,6 (16) | ||
| Потеря давления при наибольшем расходе воды, МПа, не более | 0,1 | ||
| Емкость счетного механизма, м3 | 99999,9999 | ||
| Цена деления младшего разряда, м3 | 0,0001 | ||
| Диапазон рабочих температур воды, °С | от +5 до +90 | ||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды при температуре 35°С, %, не более - атмосферное давление, кПа | от +5 до +50 80 от 84 до 106,7 | ||
| Средняя наработка на отказ, ч, не менее | 105 000 | ||
| Срок службы, лет, не менее | 12 | ||
наносится на лицевую часть счетного механизма счетчика воды крыльчатого STABER флексо-графическим способом и в верхний правый угол титульных листов руководства по эксплуатации и паспорта типографским способом.
- Счетчик воды крыльчатый STABER * - 1 шт.
- Руководство по эксплуатации - 1 экз.
- Паспорт - 1 экз.
- Комплект монтажных частей и принадлежностей* - 1 шт.
* Модель счетчика и наличие комплекта монтажных частей и принадлежностей определяется договором на поставку.
осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».
Основные средства поверки:
- рабочий эталон единиц объемного расхода и объема жидкости (воды) 2 разряда, соответствующий ГОСТ 8.374-2013 в диапазоне значений от порога чувствительности до 1,1 от номинального расхода поверяемого счетчика с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого счетчика не менее 1:3;
- рабочий эталон единиц объемного расхода и объема жидкости (воды) 2 разряда транспортируемый, соответствующий ГОСТ 8.374-2013 в диапазоне значений соответствующему диапазону расхода поверяемого счетчика на месте эксплуатации, с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого счетчика не менее 1:3.
Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке счетчиков воды крыльчатых STABER, а также на свинцовую (пластмассовую) пломбу.
Сведения о методиках (методах) измерений содержатся в руководстве по эксплуатации счетчиков воды крыльчатых STABER.
ТУ 4213-002-15234657-2015 Счетчики воды крыльчатые STABER. Технические условия.
ГОСТ 8.374-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды.
