Государственный реестр средств измерений

Счетчики холодной воды электромагнитные iPERL, 64800-16

Счетчики холодной воды электромагнитные iPERL (далее счетчики) предназначены для измерений объёма холодной питьевой воды по СанПиН 2.1.4.1074-01, протекающей по трубопроводу в прямом или обратном направлениях.
Документы
Карточка СИ
Номер в госреестре 64800-16
Наименование СИ Счетчики холодной воды электромагнитные
Обозначение типа СИ iPERL
Изготовитель "Sensus Slovensko a.s.", Словакия
Год регистрации 2016
Срок свидетельства 26.08.2021
МПИ (интервал между поверками) 6 лет
Описание типа скачать

Назначение

Счетчики холодной воды электромагнитные iPERL (далее счетчики) предназначены для измерений объёма холодной питьевой воды по СанПиН 2.1.4.1074-01, протекающей по трубопроводу в прямом или обратном направлениях.

Описание

Принцип работы счетчика основан на законе электромагнитной индукции: в электропроводной жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС), пропорциональная скорости, следовательно, и расходу жидкости.

Сигнал электродвижущей силы преобразуется в цифровой и обрабатывается по заданному алгоритму. Полученные по результатам обработки значения объема и объемного расхода отображаются на цифровом жидкокристаллическом индикатором устройстве и передаются на внешние устройства посредством встроенного радиомодуля, работающем на частоте 868 МГц или 433 МГц.

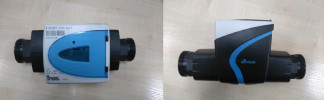

Счетчики выпускаются в корпусе из композитного материала, который монтируется в трубопровод в любом положении.

Типоразмеры счетчиков отличаются нормированными значениями объема, габаритными и присоединительными размерами и массой.

Неразъемное одноразовое соединение

Программное обеспечение

Программное обеспечение (далее - ПО) счетчиков является метрологически значимым, расположено на постоянном запоминающем устройстве (ПЗУ), встроенным в микроконтроллер электронного блока преобразователя. ПО защищено от записи, чтения и модификации встроенными средствами микроконтроллера. Программное обеспечение является неизменяемым и несчитываемым.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

Internal firmware

Номер версии (идентификационный номер) ПО, не ниже

V5

Цифровой идентификатор ПО

FFE5

Технические характеристики

Метрологические характеристики счетчиков приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение параметра

Диаметр условного прохода, мм

15

20

25

32

40

Номинальный расход воды, (Qn) м3/ч

1,5

2,5

3,5

6

10

Минимальный расход воды, (Qmin) м3/ч

0,003

0,005

0,008

0,013

0,020

Переходный расход воды, (Qt) м3/ч

0,005

0,008

0,013

0,020

0,032

Максимальный расход воды, (Qmax) м3/ч

3,0

5,0

7,5

12,5

20,0

Порог чувствительности, м3/ч, не более

0,001

0,001

0,002

0,002

0,002

Номинальный диаметр резьбового соединения на корпусе счетчика, дюйм

G 3/4

G 1

G 11/4

G 11/2

G 2

Пределы допускаемой относительной погрешности измерений объема: %

-    в интервале диапазона объемного расхода от Qmin (включительно) до Q t

-    в интервале диапазона объемного расхода от Qt (включительно) до Qmax (включительно)

±5

±2

Температура окружающей среды, °С

от плюс 5 до плюс 50

Диапазон температур измеряемой среды, °С

от 0,1 до 30

Номинальное рабочее давление воды, МПа

1,6

Верхний предел показаний индикатора, м3

999999,999

Минимальная цена деления индикаторного устройства,

3

м

0,001

Срок службы батареи, лет, не менее

15

Срок службы счетчика, лет, не более

12

Знак утверждения типа

наносится на корпус счетчика фотохимическим методом или методом лазерной гравировки и на титульный лист руководства по эксплуатации и паспорт типографским способом.

Таблица 3

Наименование

Кол.,

шт

Примечание

Счетчик холодной воды электромагнитный iPERL

1

Упаковка

1

Паспорт

1

Руководство по эксплуатации

*

* 1 шт на партию

Поверка

осуществляется по МИ 1592-2015 «ГСИ. Счетчики воды. Методика поверки».

Знак поверки наносится в паспорт или на свидетельство о поверке.

Основные средства поверки:

- рабочий эталон единиц объемного расхода и объема жидкости (воды) 2 разряда (далее - эталон), соответствующий ГОСТ 8.142-2013 и (или) ГОСТ 8.374-2013 в диапазоне значений от порога чувствительности до 1,1 от номинального расхода поверяемого счетчика с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого счетчика не менее 1:3.

Сведения о методах измерений

изложены в эксплуатационном документе.

Нормативные документы

Нормативные документы, устанавливающие требования к счетчикам холодной воды электромагнитным iPERL

ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования.
