Государственный реестр средств измерений (ГРСИ)

Колонки топливораздаточные Benza, 64694-16

Колонки топливораздаточные «Benza» (ТРК «Benza») предназначены для измерений объема топлива (бензин, керосин, дизельное топливо) вязкостью от 0,55 до 40 мм /с (от 0,55 до 40 сСт).
Документы
Карточка СИ
Номер в госреестре 64694-16
Наименование СИ Колонки топливораздаточные
Обозначение типа СИ Benza
Изготовитель ЗАО "Пензаспецавтомаш", г.Пенза
Год регистрации 2016
Срок свидетельства 12.08.2021
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Колонки топливораздаточные «Benza» (ТРК «Benza») предназначены для измерений объема топлива (бензин, керосин, дизельное топливо) вязкостью от 0,55 до 40 мм /с (от 0,55 до 40 сСт).

Описание

Принцип работы основан на динамическом методе измерений в потоке объема топлива с помощью счетчика жидкости.

ТРК «Benza» осуществляют подачу топлива из резервуара, измерение и индикацию отпущенного объема. Задание дозы топлива и включение колонок производится на колонке (местно). Индикация разового учета выданной дозы топлива устанавливается в положение нуля автоматически после окончания выдачи топлива.

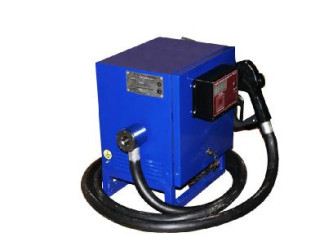

Колонка представляет собой единую самонесущую конструкцию и состоит из следующих конструктивных элементов:

-    измерителя объема, предназначенного для измерений объема топлива, проходящего через колонку, и представляющего собой четырехцилиндровый гидравлический двигатель, приводимый в движение протекающим через него топливом;

-    генератора импульсов, предназначенного для преобразования механического вращения вала измерителя объема топлива в количество последовательных электрических импульсов, пропорциональных объему выдаваемого топлива;

-    клапана соленоидного, предназначенного для управления потоком топлива, обеспечивающего снижение расхода топлива перед окончанием выдачи дозы и прекращение подачи топлива после выдачи заданной дозы;

-    контроллера измерительного программируемого «Benza BS», предназначенного для управления топливораздаточной колонкой, оснащенного электронным блоком управления с целью ведения учета выдачи топлива определенному кругу потребителей в пределах установленных лимитов, хранения и передачи информации на верхний уровень.

Отсчетное устройство колонок топливораздаточных «Benza» отображает информацию об объеме выданной дозы.

Количество одновременно заправляемых транспортных средств - 1.

Порядок обозначения колонок топливораздаточных «Benza» в документации и при заказе: ТРК «Benza» Х1Х2Х3-Х4Х5 -Х6 -Х7Х8Х9, где:

Х1, Х2, Х3 - одинарная колонка с ручным приводом: 1КР;

Х4, Х5- номинальный расход топлива: 50 л/мин, 80 л/мин;

Хб- с размещением сборочных единиц в одном корпусе: 1;

Х7, Х8, Х9 - основная относительная погрешность: 0,25.

Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, оборудование, входящее в состав колонок, пломбируется с помощью проволоки и свинцовой (пластмассовой) пломбы в соответствии с эксплуатационной документацией на него, в местах, где возможно несанкционированное воздействие на результаты измерений.

Программное обеспечение

Программное обеспечение (ПО) колонок устанавливается (прошивается) в отсчетное устройство и обеспечивает:

-    регистрацию пользователей и транспортных средств, обслуживаемых на ТРК «Benza» (для регистрации используются бесконтактные карты);

-    установка лимитов на отпуск топлива для каждого пользователя и транспортного средства;

-    подсчет объема отпущенного топлива;

-    управление клапанами снижения расхода, магнитными пускателями насосных агрегатов;

-    юстировку колонки;

-    настройку параметров работы контроллера и колонки;

-    сохранение значений параметров, результатов отпуска топлива после отключения электропитания в течение неограниченного времени.

Разделение на метрологически значимое и метрологически незначимое ПО есть.

Метрологически значимым параметром ПО является значение юстировочного коэффициента, которое защищено электронной пломбой (счетчиком). Счетчик хранится в энергонезависимой памяти отсчетного устройства колонки и его значение не может быть сброшено в ноль.

ПО исключает возможность модификации или удаления данных через интерфейсы пользователя.

Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПО ТРК «Benza»

Номер версии (идентификационный номер) ПО

1.0.8

Цифровой идентификатор ПО

F43B

Другие идентификационные данные, если имеются

CRC-16

Конструкция колонок обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

представлены в таблице 2.

Таблица 2

Наименование характеристики

Значение

Номинальный расход топлива через один кран, л/мин

50; 80

Минимальная доза выдачи, л

2; 10

Наименьший расход топлива через кран, л/мин

5; 10

Пределы допускаемой основной относительной погрешности при измерении объема выданного топлива, %

±0,25

Пределы допускаемой дополнительной относительной погрешности при измерении объема выданного топлива, вызванной изменением температуры окружающей среды и топлива от нормальной, в пределах рабочих условий эксплуатации, %

±0,25

Сходимость показаний, %

0,25

Пределы допускаемой относительной погрешности при измерении объема минимальной дозы выданного топлива, %

±0,5

Дискретность отображения информации указателя разового учета, л

0,1

Длина раздаточного рукава, м, не менее

4

Г абаритные размеры (длина х ширина х высота), мм, не более

490х 347х 455

Масса, кг, не более

50

Условия эксплуатации нормальные: температура окружающего воздуха, °С относительная влажность, % температура выдаваемого топлива, °С

от 15 до 25 от 30 до 100 при 25 °С от 15 до 25

Условия эксплуатации рабочие: температура окружающего воздуха, °С относительная влажность, % температура выдаваемого топлива:

-    бензина, °С

-    дизельного топлива, °С

от -40 до +50 от 30 до 100 при 25 °С

от -40 до +35 от -401до +50

Примечание:

1 - или температуры помутнения или кристаллизации топлива

Знак утверждения типа

наносится на маркировочные таблички фотохимическим методом и на эксплуатационную документацию типографским способом.

Комплектность

Таблица 3

Наименование

Количество

Колонка

1 шт.

Руководство по эксплуатации. ПСАМ-068.00.000 РЭ

1 экз.

Паспорт. ПСАМ-068.00.000 ПС

1 экз.

Контроллеры программируемые «Benza BS». Руководство по эксплуатации

1 экз.

Программное обеспечение «Benza-Автоматическая АЗС». Руководство оператора

1 экз.

Рукав топливораздаточный

1 шт.

Кран топливораздаточный

1 шт.

Ключ для замков дверей колонки топливораздаточной «Benza»

2 шт.

Ремонтный комплект для измерителя объёма топлива

1 компл.

Вставка кабельная открытая "ех11" для кабельного ввода

1 шт.

Поверка

осуществляется по документу МИ 1864-88 «ГСИ. Колонки топливораздаточные. Методика поверки».

Перечень эталонов, применяемых при поверке:

- Мерники 2-го разряда 10, 50, 100 дм с основной относительной погрешностью не более ±0,1 % по ГОСТ 8.400-2013.

Знак поверки наносится на генератор импульсов согласно рис. 3, на измеритель объема согласно рис. 4, а также при первичной поверке - в Паспорт «Колонки топливораздаточные «Benza». Паспорт. ПСАМ-068.00.000 ПС» (раздел 16), а при периодической поверке - на свидетельство о поверке.

Сведения о методах измерений

приведены в разделе 2 документа «Колонки топливораздаточные «Benza». Руководство по эксплуатации» ПСАМ-068.00.000 РЭ.

Нормативные документы

Нормативные документы, устанавливающие требования к колонкам топливораздаточным «Benza»

ГОСТ 8.510 - 2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости»
