| Номер в госреестре | 64405-16 |
| Наименование СИ | Измерители крутящего момента силы |
| Обозначение типа СИ | MT |
| Изготовитель | "Atlas Copco BLM s.r.l.", Италия |
| Год регистрации | 2016 |
| Срок свидетельства | 28.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измерители крутящего момента силы МТ (далее - измерители) предназначены для воспроизведения и передачи единицы крутящего момента силы при поверке и калибровке ключей и отверток динамометрических, а также иных устройств, использующихся при нормированной затяжке резьбовых соединений.
Принцип действия измерителей заключается в преобразовании деформации упругого тела датчика, с наклеенными на нём тензорезисторами, в пропорциональный, приложенному крутящему моменту силы, сигнал разбаланса тензометрического моста с последующим выводом результата на цифровой дисплей.
Измерители включают в себя датчик крутящего момента силы - первичный преобразователь и вторичный преобразователь АСТА МТ 4.
Измерители могут комплектоваться датчиками углового положения, позволяющими определять угол вращения при достижении заданного момента затяжки резьбового соединения.
Первичный преобразователь и вторичный преобразователь соединяются с помощью кабеля. Показывающее устройство содержит блок питания тензометрического моста датчика и преобразователь выходного сигнала датчика в показания измеряемой величины и вывод результата измерения на табло цифровой индикации.
Измерители выпускаются двух модификаций:
МТ-TS - измеряют статический крутящий момент силы.
MT-TRA - измеряют крутящий момент силы при вращении.
Выпускаемые модификации различаются диапазоном измерения крутящего момента силы.
Принцип работы с вращающимися датчиками заключается в следующем: датчик закреплён подвижно и может проворачиваться вместе с прикладываемым усилием, подавая соответствующий электрический сигнал датчик может быть замедлен вплоть до полной остановки, тем самым имитируя различную жесткость соединения, в зависимости от потребностей оператора.
Принцип работы со статическим датчиками заключается в следующем: датчик закреплён неподвижно, оператор, вращая поверяемый / калибруемый инструмент, доводит значение крутящего момента силы до заданного на инструменте, после чего инструмент сигнализирует о достижении заданного значения крутящего момента силы. Достигнутое значение отражается на вторичном преобразователе АСТА МТ 4.

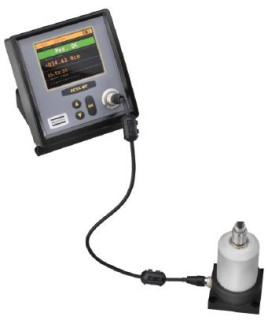

Общий вид измерителей крутящего момента силы МТ приведён на рисунках 1-2.
Лист № 2 Всего листов 3
Ограничение доступа к определённым частям в целях несанкционированной настройки и вмешательства обеспечивается конструкцией самих измерителей, которая является неразборной.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристик измерителя | |||||||
| Модификация | TS 50 | TS 100 | TS 200 | TS 500 | TRA 50 | TRA 100 | TRA 200 | TRA 500 |
| Диапазон измерений, Нм | от 0,05 до 0,5 | от 0,1 до 1 | от 0,2 до 2 | от 0,5 до 5 | от 0,05 до 0,5 | от 0,1 до 1 | от 0,2 до 2 | от 0,5 до 5 |
| Пределы допускаемой относительной статической погрешности, % | ±0,5 | |||||||
| Размер присоединительного квадрата или шестигранника, мм | 3,35 | |||||||
| Масса, не более, г | 590 | 575 | 605 | 620 | 390 | 405 | 420 | |
| Г абаритные размеры, (Д), не более, мм | 98 | 111 | 105 | |||||
| Рабочая температура, °С | от плюс 5 до плюс 40 | |||||||
| Относительная влажность, % | от 10 до 75 | |||||||
| Напряжение питания сетевого блока, В | 220±10 % | |||||||
| Частота напряжения питания, Гц | 50±1 | |||||||
АСТА MT 4:
- габаритные размеры, мм 102*103x114;
- масса, г 1765
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус измерителей.
Таблица 2 - Комплектность средства измерений
| Наименование | Количество |
| Датчик крутящего момента силы | 1 |
| Показывающее устройство (АСТА МТ 4) | 1 |
| Соединительный кабель | 1 |
| Кабель сетевого питания | 1 |
| Руководство по эксплуатации на русском языке | 1 |
осуществляется в соответствии с документом ГОСТ Р 8.796-2012 Государственная система обеспечения единства измерений. Измерители крутящего момента силы. Методика поверки.
Перечень основных средств поверки (эталонов):
- эталоны 1-го разряда по ГОСТ 8.752-2011.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям крутящего момента силы МТ
1 ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы
2 Техническая документация «Atlas Copco BLM S.r.l.», Италия
