| Номер в госреестре | 63654-16 |
| Наименование СИ | Счетчики импульсов беспроводные |
| Обозначение типа СИ | Rosemount 705 |
| Изготовитель | «Rosemount Inc.», США |
| Год регистрации | 2016 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 6 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики импульсов беспроводные Rosemount 705 (далее по тексту - счетчики) предназначены для измерения количества импульсов электрического напряжения.
Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов поступающих на вход измерительного канала от подключенного к нему измерительного прибора (первичного преобразователя) с импульсным выходом, и пересчете количества импульсов в значение измеряемой величины путем умножения посчитанного количества импульсов на цену/веса импульса, а также для передачи информации по беспроводному цифровому протоколу WirelessHART.
Счетчики конструктивно выполнены в корпусе, покрытом оболочкой из полиуретана, с расположенными на них клеммами для подключения модуля питания и клеммами для подключения входного сигнала, и антенной для передачи полученной информации.
В зависимости от назначения счетчики изготавливаются:
- с корпусом из алюминиевого сплава с низким содержанием меди;
- с корпусом из нержавеющей стали;
- с жидкокристаллическим дисплеем (далее по тексту - ЖК-дисплей);
- без ЖК-дисплея;
- с внешней антенной (вариант исполнения - WK);
- с внешней антенной увеличенного действия (вариант исполнения - WM);
- с выносной антенной (вариант исполнения - WJ);
- с выносной антенной с высоким коэффициентом усиления (вариант исполнения -WN).

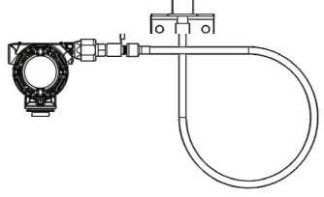

Внешний вид счетчиков, варианты исполнений представлены на рисунках 1 и 2, места пломбирования и нанесения знака поверки представлены на рисунке 3.
в) исполнения - WJ и WN Рисунок 2 - Внешний вид счетчиков, варианты исполнений с внешней и выносной
антенной
| Таблица 1 - Характеристики программного обеспечения | (ПО) |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 705 Totalizer Software |
| Номер версии (идентификационный номер ПО) | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Уровень защиты встроенного программного обеспечения - «Высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики счетчиков
| Наименование характеристики | Значение |
| Диапазон входных амплитудных значений импульсов электрического напряжения, В | от 0,05 до 40 |
| Диапазон входных значений частот импульсов электрического напряжения, Гц | от 3 до 10 000 |
| Диапазон длительности входных импульсов электрического напряжения, мс | от 0,003 до 5 |
| Пределы допускаемой основной абсолютной погрешности измерения количества импульсов в диапазоне частот от 170 до 10 000 Гц | * ±0,0001 Хизм |
| Пределы допускаемой дополнительной абсолютной погрешности измерения количества импульсов в диапазоне частот от 170 до 10 000 Гц связанной с изменением температуры окружающего воздуха, на каждые 10 °С | ±0,00005- Хизм |
| Чувствительность входного сигнала, мВ | 10 |
| Максимальная амплитуда входного сигнала, В | 42,2 |
| Масса счетчиков, кг, не более: - корпус из алюминиевого сплава с низким содержанием меди: а) без ЖК-дисплея б) с ЖК-дисплеем | 2,6 2,7 |
| - корпус из нержавеющей стали: а) без ЖК-дисплея б) с ЖК-дисплеем | 4.4 4.5 |
| Габаритные размеры счетчиков (высота (без антенны) x ширина х длина), мм, не более: а) без ЖК-дисплея | от 114x186x154 до 114х186х 205 |
| б) с ЖК-дисплеем | от 114x186x174 до 114x186x225 |
| Наименование характеристики | Значение |
| Нормальные условия: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 18 до 24 от 30 до 80 |
| Рабочие условия: - температура окружающего воздуха, °С а) без ЖК-дисплея б) с ЖК-дисплеем - относительная влажность воздуха при температуре 25 °С, % | от минус 40 до плюс 85 от минус 20 до плюс 80 90 |
| Средний срок службы, не менее, лет | 12 |
| Средняя наработка на отказ, не менее, ч | 120 000 |
| Примечание: *- Хизм - измеренное значение количества импульсов | |
наносится при изготовлении паспортной таблички (шильдика) и типографским способом на титульных листах руководства по эксплуатации и паспорта счетчиков.
Комплектность счетчиков приведена в таблице 3.
Таблица 3 - Комплектность счетчиков
| № | Наименование | Количество |
| 1. | Счетчик импульсов беспроводной Rosemount 705 | 1 шт. |
| 2. | Паспорт | 1 экз. |
| 3. | Руководство по эксплуатации | 1 экз. |
| 4. | Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 63654-16 «Счетчики импульсов беспроводные Rosemount 705. Методика поверки», утвержденным ООО «ИЦРМ» в феврале 2016 г.
Перечень рекомендуемых основных средств измерений, используемых при поверке, приведен в таблице 4.
Таблица 4 - Основные средства поверки
| Наименование средства измерения | Г осреестр № |
| Генератор сигналов произвольной формы 33120A | 26209-03 |
| Калибратор универсальный 9100 Е | 25985-09 |
приведены в руководстве по эксплуатации на счетчики импульсов беспроводные Rosemount 705.
Нормативные и технические документы, устанавливающие требования к счетчикам импульсов беспроводным Rosemount 705
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 146 |
| Поверителей | 38 |
| Актуальность данных | 25.10.2025 |
