| Номер в госреестре | 63516-16 |
| Наименование СИ | Комплексы программно-технические |
| Обозначение типа СИ | Неман-Р |
| Изготовитель | ООО фирма "Калининградгазприборавтоматика", г.Калининград |
| Год регистрации | 2016 |
| Срок свидетельства | 28.03.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-технические «Неман-Р» (ПТК «Неман-Р») (далее - комплексы) предназначены для измерений унифицированных электрических сигналов датчиков в виде силы и напряжения постоянного тока, сопротивления постоянному току, частоты, сигналов термопар и термопреобразователей сопротивления с целью контроля и вычисления технологических параметров, управления основными и вспомогательными технологическими процессами и оборудованием, а также для построения на базе комплексов систем автоматического управления (САУ) и автоматизированных систем управления технологическими процессами (АСУ ТП).
Комплексы «Неман-Р» являются проектно-компонуемыми изделиями и могут быть изготовлены на основе программно-технических средств и средств измерений собственного производства, а также производства фирм:
- ЗАО НПФ «Доломант» - исполнение ПТК "Неман-Р";
- Группа Компаний ТЕКОН - исполнение ПТК "Неман-Р"/ Текон;
- ООО "ТРЭИ ГмбХ" - исполнение ПТК "Неман-Р "/Трэи;
- ООО «Прософт-Системы» - исполнение ПТК "Неман-Р "/Прософт.
В комплекс, в зависимости от заказа, входит следующее оборудование:
а) шкафы (щиты) автоматики (ЩА), в которых располагаются программно-технические средства (ПТС), аппаратура и комплектующие изделия, обеспечивающие функционирование комплекса, в том числе:
- непрерывный технологический контроль и измерение параметров технологических процессов и оборудования;
- оперативное дистанционное управление исполнительными механизмами объекта автоматизации;
- автоматическое регулирование параметров технологического процесса;
- взаимосвязь с системой верхнего уровня, локальными САУ и интеллектуальными датчиками контролируемых параметров и исполнительными механизмами по физическим и интерфейсным каналам связи (RS232/ RS422/ RS485), модемным линиям связи и сети Ethernet;
б) автоматизированное рабочее место (АРМ) персонала, выполняющее функции оперативно-технического поста управления технологическим объектом, представляет собой совокупность технических средств и программного обеспечения SCADA систем МастерСкада и Wonderware InTouch/System Platform;
в) шкафы (щиты) питания (I ЦП):
г) пульт резервного управления (ПРУ);
д) серверное и коммуникационное оборудование.
В состав комплекса входят измерительные каналы аналоговых электрических сигналов, каналы приёма дискретных электрических сигналов, управляющие дискретные каналы и каналы аналогового управления.
Измерительные каналы аналоговых электрических сигналов используются для измерений и измерительных преобразований сигналов от первичных преобразователей (датчиков) с различным типом выходных электрических сигналов. Входные электрические сигналы подаются через модули грозозащиты (при необходимости) или искробезопасные барьеры (при необходимости) на модули-нормализаторы, платы гальванической развязки или непосредственно на модули ввода аналоговых сигналов. Модули-нормализаторы служат для гальванической изоляции входных сигналов от внутренних цепей шкафа, а также для преобразования разнородных входных электрических сигналов в унифицированные сигналы постоянного тока. Унифицированные сигналы поступают на модули ввода аналоговых сигналов контроллера. Процессорный модуль контроллера управляет мультиплексированием и работой АЦП, считывая затем полученный цифровой код. Модульный контроллер по высокоскоростной шине данных считывает цифровой код с модулей. Дальнейшая фильтрация полученного кода, его конверсия в число с плавающей точкой, соответствующее измеряемой физической величине, отработка уставок происходят при помощи программного обеспечения контроллера.
Управляющие аналоговые сигналы формируются программным обеспечением процессорного модуля контроллера в виде цифрового кода и по цифровому каналу связи передаются на модули вывода аналоговых сигналов. Здесь в цифро-аналоговом преобразователе (ЦАП) цифровой код преобразуется в электрический унифицированный сигнал постоянного тока, который подается на гальванически изолированный выход модуля вывода.
Щиты питания выполнены в виде одностворчатых шкафов напольного исполнения, щиты автоматики - в виде шкафов навесного и напольного исполнения.

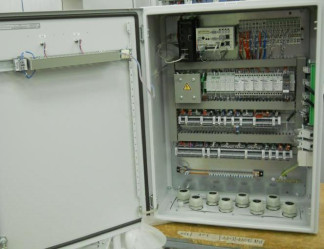

Фотография общего вида щита автоматики комплекса представлена на рисунке 1.
Защита внутреннего программного обеспечения (ПО) от изменения обеспечивается на этапе программирования процессорного модуля контроллера шкафа (щита) автоматики: средство разработки ПО создает и копирует бинарные файлы в энергонезависимую память контроллера, после чего становится невозможно прочитать или изменить какую-либо часть программы.
Калибровочные коэффициенты, обеспечивающие метрологические характеристики прибора, хранятся в энергонезависимой памяти процессорного модуля, защищенной паролем от несанкционированного изменения.
Программа верхнего уровня, входящая в комплект АРМ, не осуществляет метрологическую обработку вычисленных и измеренных данных.
Влияние программного обеспечения на метрологические характеристики шкафа (щита) автоматики находится в пределах допускаемой погрешности.
Идентификационные данные модулей программного обеспечения шкафа (щита) автоматики представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО_
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | adcconv | dsTacho 2013.hex |
| Номер версии (идентификационный номер ПО) | 2.0 | Не ниже 1.0 |
| Цифровой идентификатор ПО | Не используется | |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Защита шкафа (щита) автоматики от непреднамеренных и преднамеренных изменений ПО через интерфейс отладки обеспечивается ограничением доступа закрыванием двери щита автоматики на ключ.
Основные метрологические характеристики каналов аналогового ввода/вывода комплексов в зависимости от типа входного/выходного сигнала представлены в таблице 2.
Таблица 2
| Тип сигнала | Диапазон входного сигнала | Диапазон выходного сигнала | Пределы допускаемой основной приведенной погрешности |
| Входные сигналы от ТС: Pt100, Pt50 (а=0,00385 °С-1) | в соответствии с НСХ по ГОСТ 66512009 | от минус 200 до 850°С | ±0,2% от диапазона выходного сигнала |
| 100М, 50М (а =0,00426 °С-1) | от минус 50 до 200 °С | ||
| 100П, 50П (а=0,00391 °С-1) | от минус 200 до 660 °С | ||
| 100М, 50М (а =0,00428 °С-1) | от минус 180 до 200°С | ||
| Входные сигналы от ТП: B | в соответствии с НСХ по ГОСТ Р 8.585-2001 | от 600 до 1800°С | ±0,2% от диапазона выходного сигнала 1) |
| E | от минус 100 до 1000 °С | ||
| J, K | от минус 100 до 1200 °С | ||
| L | от минус 200 до 800 °С | ||
| N | от минус 100 до 1300 °С | ||
| R, S | от 0 до 1700 °С | ||
| T | от минус 100 до 400 °С |
| Тип сигнала | Диапазон входного сигнала | Диапазон выходного сигнала | Пределы допускаемой основной приведенной погрешности |
| Входные сигналы силы и напряжения постоянного тока | от 4 до 20 мА от 0 до 10 В от минус 10 до 10 В | Диапазон (линейный, отображаемый четырьмя десятичными разрядами) выбирается при программировании в единицах физической величины | ±0,2% от диапазона входного сигнала |
| Входные сигналы сопротивления | от 0 до 1 кОм | ||
| Входные сигналы от датчиков измерения частоты вращения | от 1 до 20 кГц | ±0,02% от диапазона входного сигнала | |
| Выходные сигналы аналогового управления | - | от 4 до 20 мА от 0 до 10 В от минус 10 до 10 В | ±0,2% от диапазона выходного сигнала |
| Примечание 1) Пределы допускаемой погрешности канала компенсации температуры холодного спая (без учета погрешности встроенного термочувствительного элемента) включены в значение основной погрешности | |||
Пределы допускаемых значений дополнительной погрешности при изменении температуры окружающего воздуха от 20°С до любой температуры в пределах рабочего диапазона температур на каждые 10°С не превышают 0,5 предела допускаемой основной погрешности.
Программно-технические средства комплекса обеспечивают следующие временные характеристики выполнения функций:
- цикл опроса аналоговых сигналов - не более 0,2 с;
- реакция программно-технических средств комплекса на изменение входного дискретного сигнала - не более 0,25 с;
- цикл обновления оперативной информации на мониторе АРМ - не более 1 с.
Электрическое питание технических средств комплекса осуществляется:
- основное:
+22
от сети переменного тока напряжением (220 /-33) В частотой (50±1) Гц;
от сети трехфазного переменного тока (3 8 0 +22/-33) В;
- резервное:
от сети переменного тока напряжением (220+22/-33) В частотой (50±1) Гц;
+22
от сети постоянного тока напряжением (220 /-33) В;
от сети трехфазного переменного тока напряжением (380 +22/-33) В;
+2 4
Нормальная область значений температуры окружающей среды (20±2) °С.
Рабочие условия применения:
- температура окружающей среды:
от плюс 1 до плюс 35 °С, от минус 40 до плюс 40 °С (в зависимости от размещения оборудования комплекса);
- относительная влажность - до 80%.
Габаритные размеры и масса комплекса определяются количеством входящих в него шкафов (щитов).
Средний срок службы комплекса не менее 15 лет.
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплект поставки комплекса определяется проектом и в общем случае соответствует приведенному в таблице 3.
Таблица 3
| Обозначение | Наименование | Кол. | Примечание |
| АСА1.370.ХХХ | ПТК «Неман-Р» | 1 | |
| Составные части ПТК «Неман-Р» | |||
| АСА2.55Х.ХХХ | Шкаф (щит) автоматики (ЩА) | Количество, тип и функциональное назначение определяется заказом (проектом) | |
| АСА2.390.ХХХ | АРМ, пульт управления | Количество определяется заказом | |
| АСА1.000.ХХХ | Стойка серверного оборудования | Количество определяется заказом | |
| Документация | |||
| АСА1.370.ХХХ ВЭ | Ведомость эксплуатационных документов | 1 | |
| АСА1.370.ХХХ И3 | Руководство пользователя | 1 | |
| АСА1.370.ХХХ И32 | Руководство системного программиста | 1 | |
| АСА1.370.575 Д1 | Методика поверки | 1 | |
| АСА2.55Х.ХХХ Э3 | Схема электрическая принципиальная (шкаф автоматики) | 1 | |
| АСА2.55Х.ХХХ ПЭ3 | Перечень элементов (шкаф автоматики) | 1 | |
| АСА2.55Х.ХХХ РЭ | Руководство по эксплуатации (шкаф автоматики) | 1 | |
| АСА2.55Х.ХХХ ПС | Паспорт (шкаф автоматики) | 1 | |
| АСА2.55Х.ХХХ ТЭ5 | Таблица подключения (шкаф автоматики) | 1 | |
| АСА4.070.ХХХ | Ведомость ЗИП | 1 | |
Примечание - ПТК «Неман-Р» является проектно-компонуемым изделием, поэтому децимальные номера его составным частям присваиваются в процессе проектирования.
осуществляется по документу АСА1.370.575 Д1 «Комплекс программно-технический «Неман-Р» (ПТК «Неман-Р»). Методика поверки», утвержденному ФГУП «ВНИИМС» 25.12.2015 г.
Перечень основных средств поверки приведен в таблице 4.
Таблица 4
| Наименование средств поверки | Технические характеристики |
| Калибратор процессов многофункциональный Fluke 726 (рег. № в Г осреестре СИ 52221-12) | Пределы допускаемой основной погрешности: - измерений и воспроизведений силы пост. тока в диапазоне от -24 до 24 мА: ±(0,0002-Г+0,002 А); - воспроизведений напряжения пост. тока в диапазоне от -0,1 до 0,1 В: ±(0,0001 •-U+0,00001 В), - измерений и воспроизведений напряжения пост. тока в диапазоне от -20 до 20 В: ±(0,0001 -U+0,002 В) |
| Генератор сигналов произвольной формы АКИП-3402 (рег. № в Госреестре СИ 40102-08) | Пределы допускаемой относительной погрешности установки частоты выходного сигнала в диапазоне от 1 мкГц до 10 МГц ±2-10-5 |
| Магазин сопротивлений Р4831-М1 (рег. № в Госреестре СИ 48930-12) | Диапазон воспроизводимых значений сопротивлений от 0,1 до 111111,1 Ом, класс точности 0,02/2 10-6 |
Знак поверки в виде оттиска каучукового клейма наносится на свидетельство о поверке.
Методы измерений изложены в документе «Комплексы программно-технические «Неман-Р» (ПТК «Неман-Р»). Руководство по эксплуатации. АСА2.55Х.ХХХ РЭ».
Нормативные и технические документы, устанавливающие требования к комплексам программно-техническим «Неман-Р» (ПТК «Неман-Р»)
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 26.205-88 Комплексы и устройства телемеханики. Общие технические
условия.
ТУ 4318-155-00158818-2015 Комплексы программно-технические «Неман-Р» (ПТК «Неман-Р»).
Технические условия
