Датчики весоизмерительные PC22, PC42, PC46 и РС60, 63475-16

Назначение

Датчики весоизмерительные PC22, PC42, PC46 и РС60 (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.

Описание

Принцип действия датчиков основан на преобразовании силы тяжести, действующей на упругий элемент, в его деформацию и преобразовании этой деформации при помощи тензорезисторов в аналоговый нормированный электрический сигнал.

Датчик состоит из упругого элемента, тензорезисторов на клеевой основе, соединенных по мостовой электрической схеме, элементов термокомпенсации и нормирования.

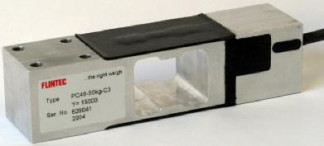

Датчики состоят из четырех семейств РС22, РС42, РС46, РС60, отличающихся монтажными элементами встройки датчика в весы.

Модификации датчиков отличаются максимальной нагрузкой, пределами допускаемой погрешности, габаритными размерами, массой и имеют следующее варианты обозначения 1-2-3-4, где:

1    - указание семейства (РС22, РС42, РС46 или РС60);

2    - указание максимальной нагрузки;

3    - обозначение версии резьбы (может не указываться);

4 - класс точности по ГОСТ 8.631-2013 и число поверочных интервалов (C1, С3

Маркировка датчиков производится на фирменной наклейке, на которой нанесены:

-    торговая марка изготовителя;

-    модификация весоизмерительного датчика;

-    максимальная нагрузка Emax;

-    серийный номер;

-    знак утверждения типа.

Знак поверки наносится в паспорт.

Таблица 1

2.    Значение поверочного интервала V, кг..............................................Ешах / nmax

3.    Входное сопротивление, Ом..............................................................413 ± 20

4.    Выходное сопротивление, Ом.......................................................... 350 ± 25

5.    Невозврат выходного сигнала при возврате к минимальной нагрузке Соя после нагружения постоянной нагрузкой, составляющей 90 - 100 % от Етах в течение 30 мин, выраженный через поверочный интервал v................................................± 0,50

6.    Минимальная нагрузка, Emin, кг...................................................................0

7.    Условия измерений:

- предельные значения температуры, °С............................... от минус 10 до плюс 40

8.    Диапазон температур работоспособности и хранения, °С ... от минус 20 до плюс 65

9.    Напряжение питания, В....................................................................от 5 до 15

10.    Безопасная перегрузка Ет im в течение 5 мин, % от Етах................................. 150

11.    Вероятность безотказной работы за 2000 ч............................................... 0,98

12.    Датчики семейства РС22

12.1 Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (nmax), максимальная нагрузка (Етах), минимальный поверочный интервал (vmin) приведены в таблице 2.

Таблица 2

12.2.    Относительный выходной сигнал при Етах, мВ/В................................2 ± 10 %

12.3.    Обозначение по влажности.................................................................SH

12.4.    Максимальная нагрузка Етах, габаритные размеры и масса датчиков приведены в таблице 3.

Таблица 3

13. Датчики семейства РС42

13.1 Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (nmax), максимальная нагрузка (Ещах), минимальный поверочный интервал (vmin) приведены в таблице 4.

Таблица 4

13.2.    Относительный выходной сигнал при Етах, мВ/В.....................................2 ± 10 %

13.3.    Обозначение по влажности...................................................................СН

13.4.    Максимальная нагрузка Emax, габаритные размеры и масса датчиков приведены в таблице 5.

Таблица 5

14. Датчики семейства РС46

14.1 Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (nmax), максимальная нагрузка (Emax), минимальный поверочный интервал (vmin) приведены в таблице 6.

Таблица 6

14.2.    Относительный выходной сигнал при Emax, мВ/В.................................2 ± 10 %

14.3.    Обозначение по влажности................................................................СН

14.4.    Максимальная нагрузка Emax, габаритные размеры и масса датчиков приведены в таблице 7.

15. Датчики семейства РС60

15.1 Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (nmax), максимальная нагрузка (Ещах), минимальный поверочный интервал (vmin) приведены в таблице 8.

Таблица 8

15.2.    Относительный выходной сигнал при Етах, мВ/В...................................2 ± 0,1

15.3.    Обозначение по влажности.................................................................СН

15.4.    Максимальная нагрузка Етах, габаритные размеры и масса датчиков приведены в таблице 9.

Таблица 9

Знак утверждения типа

наносится типографским способом на титульный лист паспорта. Комплектность средства измерений

Таблица 10

Поверка

осуществляется по приложению ДА «Методика поверки» ГОСТ 8.631-2013.

Основные средства поверки: для датчиков с числом поверочных интервалов nLC < 3000 рабочие эталоны 1-го разряда по ГОСТ 8.640-2014 с пределами допускаемых доверительных границ относительной погрешности 5 = 0,01 %; для датчиков с числом поверочных интервалов nLC> 3000 ГПЭ единицы силы ГЭТ 32-2011 (£<5 10-6, 9<1 10-5, WA<5 10-6, WB<610-6).

Сведения о методах измерений

изложены в ГОСТ 8.631-2013 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».

Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным PC22, PC42, PC46 и РС60

1.    ГОСТ 8.631-2013 ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний.

2.    ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.

3.    Техническая документация фирмы «Flintec GmbH», Германия.
