| Номер в госреестре | 62585-15 |
| Наименование СИ | Блоки информационно-измерительные |
| Обозначение типа СИ | БИИ |
| Изготовитель | ФГУП "Экспериментальный завод научного приборостроения", г.Черноголовка |
| Год регистрации | 2015 |
| Срок свидетельства | 02.12.2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки информационно-измерительные (БИИ) (далее - БИИ) предназначены для измерений и измерительных преобразований в цифровые сигналы значений линейных перемещений; для измерительных преобразований в цифровые сигналы сигналов силы постоянного тока; для приема дискретных сигналов; для выдачи дискретных сигналов типа «сухой контакт»; для обработки и выдачи цифровых данных по интерфейсам RS-485 MODBUS и Ethernet MODBUS/TCP.
БИИ осуществляют:
— измерения значений линейных перемещений в диапазоне от 0 до 100 мм с использованием чувствительных элементов SM100/S/K LOCA/H и дальнейшие аналого-цифровые преобразования сигналов от этих чувствительных элементов;
— измерительные преобразования входных аналоговых сигналов силы постоянного тока в диапазоне от 4 до 20 мА в цифровые сигналы;
— преобразование дискретных сигналов напряжения постоянного тока 0 и 24 В в цифровые сигналы;
— выдачу дискретных сигналов типа «сухой контакт»;
— передачу цифровых данных по интерфейсам RS-485 MODBUS и Ethernet MODBUS/TCP.
В состав БИИ входят:
— чувствительные элементы SM100/S/K LOCA/H;
— модуль микропроцессорный ТК-МП-6;
— модуль источника питания ТК-БП 24/5;
— модули аналогового ввода ТК-АВВ-4-20мА;
— модули аналогового ввода КУНИ.467439.036;
— модули дискретного ввода ТК-ДВВ-8-24;
— модули дискретного вывода ТК-ДВ-8-Р.
БИИ крепятся на DIN рейки в электротехнических шкафах программно-технических комплексов (ПТК) автоматизированных систем управления технологическими процессами (АСУ ТП).
Аналоговые измерительные сигналы от чувствительных элементов SM100/S/K LOCA/H по проводным линиям связи поступают на входы 2-канальных модулей КУНИ.467439.036, которыми осуществляется преобразование аналоговых сигналов в цифровые. Аналоговые измерительные сигналы силы постоянного тока поступают на входы 4-канальных модулей ТК-АВВ-4-20мА, которыми осуществляется преобразование аналоговых сигналов в цифровые.
Модуль ТК-ДВВ-8-24 содержит 8 гальванически изолированных каналов, обеспечивающих ввод 8 дискретных сигналов напряжения постоянного тока 0 и 24 В. Модуль ТК-ДВ-8-Р содержит 8 гальванически изолированных релейных каналов, что обеспечивает возможность выдачи до 8 дискретных сигналов «сухой контакт».
Модуль ТК-МП-6 представляет собой устройство, предназначенное для опроса модулей ввода/вывода и передачи полученных данных по интерфейсам RS-485 MODBUS и Ethernet MODBUS/TCP.
Модуль ТК-БП 24/5 преобразует входное напряжение 24 В постоянного тока в гальванически изолированное выходное напряжение 5 В постоянного тока, которое поступает на 10-контактный разъем локальной шины и обеспечивает питание остальных модулей.

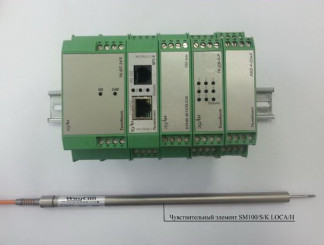

Рисунок 1 - Общий вид БИИ
Общий вид БИИ представлен на рисунке 1.
Знак поверки наносится в виде наклейки на заднюю панель БИИ.
Метрологически значимое программное обеспечение (ПО) БИИ подразделяется на встроенное ПО микроконтроллеров (далее - ВПО), установленных в модулях аналогового ввода, и ПО верхнего уровня, устанавливаемое на компьютер.
Программирование микроконтроллеров осуществляется на заводе-изготовителе (ФГУП ЭЗАН) специальным программатором на этапе наладки БИИ. При этом техническая возможность считывания и модификации ПО в дальнейшем отсутствует, таким образом конструкция БИИ исключает возможность несанкционированного влияния на ВПО и измерительную информацию.
ПО верхнего уровня служит для записи калибровочных данных в модули аналогового ввода и для идентификации ВПО.
В ПО верхнего уровня доступ к записи калибровочных данных в модули аналогового ввода осуществляется путем ввода логина и пароля, а его подключение к модулям аналогового ввода осуществляется путем демонтажа модуля с DIN рейки и установки специальной перемычки на задней панели модуля, при этом БИИ сигнализирует о выводе модуля из работы.
Степень защиты ПО верхнего уровня БИИ от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики БИИ нормированы с учетом влияния на них ВПО и ПО верхнего уровня.
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | ВПО модуля ТК-АВВ-4-20мА | ВПО модуля КУНИ.467439.036 | ПО технологического компьютера для калибровки измерительных каналов «TeleContTest» |
| Номер версии (идентификационный номер) ПО | не ниже 3 | не ниже 17 | не ниже 1.5.13.4 |
| Цифровой идентификатор ПО | По номеру версии | По номеру версии и идентификационному наименованию ПО | |
| Другие идентификационные данные, если имеются | Информация о версиях ВПО содержится на главном видеокадре TeleContTest после подключения к модулям. Информация о версии TeleContTest содержится в меню помощь / о программе | ||
Основные метрологические характеристики БИИ указаны в таблице 2. Основные технические характеристики БИИ указаны в таблице 3.
Таблица 2 - Основные метрологические характеристики БИИ
| Тип измеряемого параметра | Диапазон измерений | Сигнал на выходе | Пределы допускаемой погрешности в рабочих условиях применения |
| Сила постоянного тока | от 4 до 20 мА | 16 бит | ± 0,2 % от диапазона измерений |
| Линейное перемещение | от 0 до 100 мм | 16 бит | ± 2,0 мм |
Таблица 3 - Основные технические характеристики БИИ
| Электрическая прочность изоляции цепей питания, В, не менее | 500 |
| Электрическая прочность изоляции каналов, В, не менее | 500 |
| Электрическое сопротивление изоляции, МОм, не менее | 20 |
| Параметры ввода дискретных сигналов напряжения постоянного тока | |
| - диапазон сигнала логический «0» на входе, В | от 0 до 3 |
| - диапазон сигнала логическая «1» на входе, В | от 18 до 48 |
| - входной ток при входном напряжении 24 В, мА, не более | 6 |
| Параметры вывода дискретных сигналов «сухой контакт» | |
| - коммутируемое напряжение переменного тока, В, не более | 250 |
| с частотой, Гц | 50 |
| - коммутируемый ток, А, не более | 5 |
| Питание от сети постоянного тока | |
| - напряжение, В | от 18 до 32 |
| Потребляемая мощность, Вт, не более | 30 |
| Рабочие условия применения: | |
| - температура окружающего модули БИИ воздуха | от 10 до 40 °С |
| - относительная влажность окружающего модули БИИ воздуха | до 80 % при 25 °С (без конденсации влаги) |
| - температура окружающего чувствительные элементы SM100/S/K LOCA/H воздуха | от минус 40 до плюс 150 °С |
| - влажность окружающего чувствительные элементы SM100/S/K LOCA/H воздуха | до 100 % |
| Условия транспортирования: | |
| - температура окружающего БИИ воздуха | от 5 до 40 °С |
| - влажность окружающего БИИ воздуха | до 80 % при 25 °С |
| Г абаритные размеры, мм | (от 44 до 300)х99х113 |
| Масса, кг, не более | 2 |
| Срок службы, лет, не менее | 10 |
наносится на титульные листы эксплуатационной документации и на модули БИИ.
В комплект поставки входят:
- Блок информационно-измерительный КУНИ.466945.059 в составе согласно карте заказа - 1 шт;
- комплект документации согласно ведомости эксплуатационных документов КУНИ.466945.059 ВЭ - 1 шт.
осуществляется в соответствии с документом МП 62585-15 «Блоки информационноизмерительные (БИИ). Методика поверки», утверждённым ФГУП «ВНИИМС» в сентябре 2015 г.
Перечень основных средств поверки:
1) штангенрейсмас ТТТРЦ. Шаг дискретности цифрового отсчетного устройства 0,01 мм, диапазон измерения от 0 до 300 мм, А = ± 0,04 мм (Госреестр №54814-13);
2) калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000. Диапазон воспроизведения силы постоянного тока от 0 до 25 мА, А = ± (10-4 • I + 1) мкА (Госреестр №20580-06);
3) плита 1-1-250х250 по ГОСТ 10905-86.
Методы измерений приведены в документе КУНИ.466945.059 РЭ «Блок информационно-измерительный (БИИ). Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к блокам информационно-измерительным (БИИ)
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
КУНИ.466945.059 ТУ «Блоки информационно-измерительные (БИИ). Технические условия».
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 27.10.2025 |
