| Номер в госреестре | 61959-15 |
| Наименование СИ | Устройства контрольные (тахографы) |
| Обозначение типа СИ | ШТРИХ-ТахоRUS |
| Изготовитель | ООО "НТЦ "Измеритель", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 23.10.2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства контрольные (тахографы) «ШТРИХ - ТахоЯиБ» (далее по тексту - тахографы) предназначены для измерения, индикации и регистрации в автоматическом режиме скорости движения и пробега автотранспортных средств, а также периодов времени труда и отдыха водителей.
Принцип действия тахографа основан на определении скорости движения транспортного средства по сигналам ГНСС (ГЛОНАСС), а в случае отсутствия сигнала ГНСС - по импульсам от датчика движения и на основании этого вычисления пройденного расстояния. Электрические импульсы от датчика, установленного совместно или вместо датчика спидометра в коробке передач, поступают в электронный блок тахографа, где обрабатываются микропроцессором по заданной программе. Обработанная информация отображается на жидкокристаллическом дисплее тахографа и записывается в электронную память. Зарегистрированная информация может быть распечатана на встроенном в тахограф термопринтере.
Конструктивно тахограф представляет собой электронный блок, который может быть установлен в панель управления автотранспортного средства. На лицевой панели тахографа расположены дисплей, органы управления и крышка термопринтера и слоты для установки электронных карт. На дисплее в режиме реального времени отображается общий пробег, местное время, время в пути, режимы работы двух водителей и скорость движения транспортного средства.
Управление режимами работы и функциями тахографа производится с помощью кнопок на панели управления.
Тахограф обеспечивает индикацию, регистрацию, хранение и распечатку данных о параметрах движения автотранспортного средства и периодах времени труда и отдыха водителей. Хранение данных обеспечивается в блоке памяти тахографа.

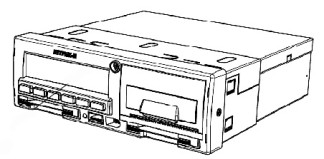

Тахографы выпускаются как в металлическом (исполнение SM 10042.00.00-13), так и в пластмассовом (исполнение SM 100.42.00.00.14) корпусе. Общий вид тахографов, места нанесения маркировки и защитных пломб приведены на рис. 1, 2.
Идентификационные данные программного обеспечения тахографов для исполнения SM 10042.00.00-13 приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Наименование ПО | Shtrih ТахоЯШ v1174 |
| Идентификационное наименование ПО | Shtrih ТахоЯШ v1174 |
| Номер версии ПО | v.1174 (не ниже) |
| Цифровой идентификатор ПО | - |
Уровень защиты ПО средний, в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения тахографов для исполнения SM 100.42.00.00.14 приведены в таблице 2.
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Наименование ПО | Shtrih ТахоЯШ v1372 |
| Идентификационное наименование ПО | Shtrih ТахоЯШ v1372 |
| Номер версии ПО | v.1372 (не ниже) |
| Цифровой идентификатор ПО | - |
Уровень защиты ПО средний, в соответствии с Р 50.2.077 - 2014.
№ 2
Маркировка
| 1. | Емкость счетчика пройденного пути, км 9999999,9 | |
| 2. | Пределы допускаемой относительной погрешности измерения пути | |
| на расстоянии не менее 1000 м, % | ± 1 | |
| 3. | Пределы допускаемой абсолютной погрешности измерения времени | |
| за сутки, с | ± 2 | |
| 4. | Диапазон измерения скорости, км/ч | 20.220 |
| 5. | Пределы допускаемой абсолютной погрешности измерения скорости, км/ч | ± 1 |
| 6. | Напряжение питания постоянного тока, В | 5 3 ,0 8, |
| 7. | Потребляемая мощность, Вт, не более: | |
| - в рабочем режиме | 7 | |
| - в режиме печати | 40 | |
| 8. | Г абаритные размеры (ДхШхВ), не более, мм 188х198х60 | |
| 9. | Масса, не более, кг | 1,0 |
| 10. Условия эксплуатации: | ||
| - температура, °С | - 20.+ | |
70
- относительная влажность, при температуре + 35 °С, %, не более 80
- вибрация с ускорением до 50 м/с2 , Гц
50.250
наносится на титульный лист Руководства по эксплуатации типографским способом и на фирменную табличку тахографа методом этикетирования.
1. Устройство контрольное (тахограф) «ШТРИХ - ТахоЯЦ^» 1 шт.
2. Комплект кабелей и принадлежностей 1
компл.
3. Паспорт. Устройство контрольное (тахограф) «ШТРИХ - ТахоЯ-Ц^». 1 экз.
4. Руководство по эксплуатации. Устройства контрольные (тахограф) 1 экз. «ШТРИХ - ТахоЯШ»
5. МП ТИнТ 175-2015 Устройства контрольные (тахографы) 1 экз. «ШТРИХ - ТахоКЦ^». Методика поверки
осуществляется в соответствии с документом МП ТИнТ 175-2015 «Устройства контрольные (тахографы) «ШТРИХ - ТахоЯЦ^». Методика поверки», утвержденным руководителем ГЦИ СИ ООО «ТестИнТех» 30 апреля 2015 г.
Основные средства поверки:
- генератор импульсов Г5-54; 0,01 Гц.. .100 кГц; основная погрешность ± 1 %;
- частотомер электронно-счетный Ч3-63; 0,1 Гц.200 МГц; основная погрешность
-6
± 210 ;
- установка поверочная «Тест-компьютер STC 1601.25» фирмы Siemens VDO AG, Германия, основная погрешность ± 1 имп/км (Госреестр № 19086-06).
Метод измерения изложен в документе Устройства контрольные (тахографы) «ШТРИХ - ТахоКЦ&>. Руководство по эксплуатации. Часть 2.
Нормативные и технические документы, устанавливающие требования к устройствам контрольным (тахографам) «ШТРИХ - ТахоКи8»
1. Технический регламент таможенного союза «О безопасности колесных транспортных средств» (ТР ТС 018/2011).
2. ГОСТ Р 53831-2010 Автомобильные транспортные средства. Тахографы. Технические требования к установке.
3. ТУ 4573-066-52375904-2013 Устройство контрольное (тахограф) «ШТРИХ -ТахоЯ-Ц^». Технические условия.
