Тахеометры электронные Spectra Precision Focus 8+ 2", Spectra Precision Focus 6+ 2", Spectra Precision Focus 8+ 5", Spectra Precision Focus 6+ 5", Spectra Precision Focus 6W+ 5", 61914-15

Назначение

Тахеометры электронные Spectra Precision Focus 8+ 2", Spectra Precision Focus 6+ 2", Spectra Precision Focus 8+ 5", Spectra Precision Focus 6+ 5", Spectra Precision Focus 6W+ 5" (далее по тексту - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.

Описание

Тахеометры - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.

Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы. Тахеометры имеют встроенный электронный двухосевой компенсатор, который автоматически вносит поправки в измеряемые углы за отклонение тахеометра от вертикали.

Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных или специальных плёночных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).

Длина волны излучения лазерного дальномера - (0,63-0,68) мкм, мощность -

0,02/5,0 мВт, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».

Ввод и вывод данных осуществляется через интерфейсный портs RS232C или USB и с использованием беспроводной системы связи Bluetooth.

Тахеометры, имеющие в обозначении модели цифру «8», дополнительно оснащены цветным сенсорным дисплеем с увеличенным разрешением и дополнительными клавишами для быстрого доступа к сервисным функциям встроенной ЭВМ.

Тахеометры, содержащие в обозначении модели букву «W» имеют расширенный диапазон рабочих температур (от минус 30 °С).

Электропитание тахеометров осуществляется от съёмной внутренней аккумуляторной

батареи.

Пломбирование крепёжных винтов корпуса тахеометров не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.

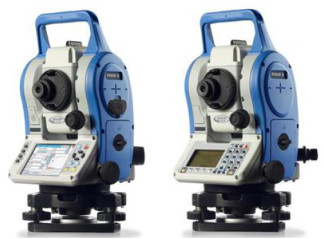

Рисунок 1 - Внешний вид тахеометров электронных Spectra Precision Focus 8+ 2" (а), Spectra Precision Focus 6+ 2" (б), Spectra Precision Focus 8+ 5"(а), Spectra Precision Focus 6+ 5"(б), Spectra Precision Focus 6W+ 5" (б)

Программное обеспечение

Встроенное ПО предназначено для обеспечения взаимодействия узлов тахеометров, для сохранения и экспорта измеренных величин, для импорта исходных данных. Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

Таблица 1 - Идентификационные данные программного обеспечения

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 -2014.

Технические характеристики

Таблица 2

1)    - отсутствие дымки, видимость до 40 км;

2)

’ - измерения на призму Nikon (62,5 мм);

3) - измерения на отражающую плёнку (50 х 50) мм с коэффициентом отражения не менее 90 %

по ГОСТ 8.557-2007;

4)    - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения 90 % по ГОСТ 8.557-2007;

5)    - при температуре окружающей среды от минус 10 до плюс 40 °С;

6)    - при температуре окружающей среды от минус 20 до минус 10 °С и от плюс 40 до плюс 50 °С.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на тахеометры методом наклейки.

Комплектность

Таблица 3

Поверка

осуществляется по документу МИ 2798-2003 «ГСИ. Тахеометры электронные. Методика поверки».

Перечень основного оборудования, необходимого для поверки:

-    стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3", Госреестр СИ № 44753-10;

-    эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.

Сведения о методах измерений

Методика измерений приведена в документах: «Тахеометры электронные Spectra Precision Focus 6+ 2", Spectra Precision Focus 8+ 2". Руководство по эксплуатации» и «Тахеометры электронные Spectra Precision Focus 6+ 5", Spectra Precision Focus 6W+ 5", Spectra Precision Focus 8+ 5". Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к тахеометрам электронным Spectra Precision Focus 8+ 2”, Spectra Precision Focus 6+ 2”, Spectra Precision Focus 8+ 5”, Spectra Precision Focus 6+ 5”, Spectra Precision Focus 6W+ 5”

1.    ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».

2.    ГОСТ Р 51774-2001 «Тахеометры электронные. Общие технические условия».

3.    РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения».

4.    Техническая документация «Trimble Navigation Limited», США.
