| Номер в госреестре | 60896-15 |
| Наименование СИ | Счетчики-расходомеры газа |
| Обозначение типа СИ | РТК |
| Изготовитель | Общество с ограниченной ответственностью «КОНВЕЛС Автоматизация» (ООО «КОНВЕЛС Автоматизация»), г. Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 27.04.2030 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики-расходомеры газа РТК (далее - счетчики-расходомеры) предназначены для измерений скорости, объема, объемного расхода, приведенных к стандартным условиям по ГОСТ 2939-63 и массы, массового расхода различных газов (углеводородных, инертных, агрессивных, их смесей, воздуха).
В основу принципа действия счетчиков-расходомеров положен термоанемометрический метод, основанный на измерении силы тока, необходимой для поддержания постоянной разности температур между двумя термометрами сопротивления, находящимися в потоке газа. Один из термометров сопротивления измеряет температуру потока газа, другой термометр сопротивления нагревается (с помощью постоянного тока) до температуры на несколько десятков градусов выше, чем температура газа в трубопроводе. При течении газа в трубопроводе более нагретый стержень охлаждается потоком газа, при этом сила тока, необходимая для поддержания постоянной разности температур между двумя термометрами сопротивления, является величиной, пропорциональной скорости газа.
Расход газа определяется с учетом внутреннего диаметра трубопровода, где установлен счетчик-расходомер, и эпюры распределения скоростей газа (метод скорость-площадь).
Конструктивно счетчики-расходомеры выполнены в виде первичного преобразователя (зонда) и блока электроники. Зонд представляет собой металлическую трубу с одним или несколькими сенсорными модулями, состоящими из двух металлических стержней с установленными внутри термометрами сопротивления.
Для исключения влияния температуры газа на результаты измерений, применяется температурная компенсация. Счетчики-расходомеры могут хранить в своей памяти до пяти различных градуировочных характеристик (на разные измеряемые среды).
В зависимости от способа монтажа электронного блока счетчики-расходомеры имеют два исполнения: совмещенное и раздельное. В совмещенном исполнении блок электроники смонтирован непосредственно на зонд. В раздельном исполнении блок электроники монтируется отдельно от зонда и соединяется с ним кабелем, на зонд монтируется клеммный блок.
Счетчики-расходомеры выпускаются следующих моделей: РТК-С1, РТК-М, отличающихся количеством сенсорных модулей, диапазоном диаметров трубопровода, диапазоном измерений скорости газа, диапазоном измерений объемного расхода.
Счетчики-расходомеры изготавливаются в погружном исполнении и предназначены для измерения скорости (расхода) в одной (мод. РТК-С1) или нескольких (мод. РТК-М) точках поперечного сечения трубопровода.
Измерение объема (массы) и объемного (массового) расхода для счетчиков-расходомеров проводится в соответствии с ГОСТ 8.361-79 «ГСИ. Расход жидкости и газа. Методика выполнения измерений по скорости в одной точке сечения трубы» или методикой выполнения измерений, приведенной в Руководстве по эксплуатации.
Счетчики-расходомеры газа РТК имеют функцию самодиагностики, индикацию неисправностей и предупреждений в виде кодов ошибки.
Счетчики-расходомеры имеют съемный дисплейный модуль и клавиатуру для настройки измерений текущего массового расхода и объемного расхода (объема) газа, приведенного к стандартным условиям, также предусмотрено измерение температуры. Результаты измерений могут передаваться от блока электроники как с использованием цифровых протоколов HART, Modbus, так и с помощью аналоговых и дискретных сигналов. На дисплейный модуль можно одновременно выводить значение двух величин из следующих: скорость потока, температура
газа, объемный расход, прведенный к стандартным условиям, массовый расход, данные сумматора.
При работе совместно с вычислителем расхода Поток возможен контроль и управление несколькими счетчиками-расходомерами и/или датчиками температуры, вычисление расхода на основании скорости потока, измеренной счетчиком-расходомером РТК-М, а также выполнение функции суммирования расхода.
Конструкция счетчиков-расходомеров обеспечивает возможность опломбирования регулирующего устройства от несанкционированного вмешательства.

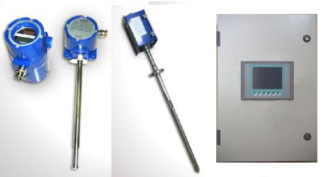

Внешний вид счетчиков-расходомеров газа массовых РТК показан на рисунке 1.
'_1
Модель РТК-С1
Вычислитель расхода Поток
Рисунок 1
Счетчики-расходомеры РТК имеют встроенное программное обеспечение (ПО). Встроенное программное обеспечение выполняет следующие функции:
- обработку измерительной информации от первичного преобразователя,
- отображение результатов измерений на дисплее,
- диагностика, индикация неисправностей и предупреждений в виде кодов ошибки.
ПО реализует следующие расчетные алгоритмы:
1) вычисление значений скорости потока на основании данных от первичных преобразователей;
2) вычисление значений объемного расхода на основании измеренного значения скорости потока и введённого значения диаметра/площади сечения трубы.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|    Идентификационные данные (признаки)  |    Значение  |
|    Наименование ПО  |    MFT(B) (ПО счетчика-расходомера); AirStream (ПО вычислителя расхода Поток)  |
|    Номер версии (идентификационный номер) ПО  |    * 2.0.6.хх (ПО счетчика-расходомера); 1.0.хх (ПО вычислителя расхода Поток)  |
*хх- метрологически незначимая часть ПО.
Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью счетчиков-расходомеров.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений по Р 50.2.077-2014 -высокий.
Основные метрологические и технические характеристики счетчиков-расходомеров представлены в таблице 2.
Таблица 2
|    Наименование характеристики  |    Значения характеристики  | |
|    Модель РТК-С1  |    Модель РТК-М  | |
|    Пределы допускаемой относительной погрешности при измерении скорости, объемного расхода и объема газа, приведенных к стандартным условиям, при температурной компенсации, %: (где - Vc скорость потока газа, приведенная к стандартным условиям (101,325 кПа и 20 °С), м/с, t - температура потока газа, °С, ^ - параметр температуры, указанный в коде заказа как температура процесса, °С )1 в диапазоне температур газа от минус 40 до 125 °С в диапазоне температур газа от минус 60 до 260 °С в диапазоне температур газа от 0 до 500 °С  |    ± (1+ 0,025(Ип|) + 10/Vc+0,13(|t- gyVc) ± (2+ 0,025(|t- tn|) + 10/Vc+0,13(|t- g)/Vc ± (3 + 15/Vc)  | |
|    Диаметры условного прохода трубопровода Ду, мм  |    от 40 до 2500  |    от 530 до 10000  |
|    Диапазон измерений скорости газа, приведенной к стандартным условиям, м/с  |    от 0,1 до 112  |    от 0,1 до 61  |
|    Наименьший объемный расход газа, приведенный к стандартным условиям, м3/ч (где Vc мин - минимальная скорость потока газа, приведенная к стандартным условиям (101,325 кПа и 20 °С), м/с, S -площадь поперечного сечения трубопровода, м2).  |    S-Vc мин. 3600  | |
|    Наибольший объемный расход газа, приведенный к стандартным условиям, м3/ч (где Vc макс - максимальная скорость потока газа, приведенная к стандартным условиям (101,325 кПа и 20 °С), м/с, S - площадь поперечного сечения трубопровода, м2).  |    S 'Vc макс.- 3600  | |
|    Количество сенсорных модулей, шт.  |    1  |    от 1 до 4  |
|    Рабочее давление газа, МПа, не более  |    2  |    1  |
|    Рабочая температура газа, °С  |    от минус 60 до 500  | |
|    Условия эксплуатации: относительная влажность окружающего воздуха без конденсата при 25 °С, %, не более; температура окружающего воздуха воздуха, °С  |    95 от минус 20 до 60 (в версии с дисплейным модулем) от минус 60 до 60 (в версии без дисплейного модуля)  | |
|    Требования к прямым участ- 2 кам  |    от 15 до 40 Ду до, 5 Ду после  | |
|    Электропитание, В: постоянный ток переменный ток с частотой 50 ± 1 Гц  |    24 ± 10% +22 220 -33  | |
|    Потребляемая мощность, Вт (на каждый сенсорный модуль)  |    25  | |
|    Температура окружающего воздуха при хранении и транспортировании, °С  |    от минус 40 до 60  | |
|    Масса счетчиков-расходомеров, кг, не более3  |    1,8 - 12  |    8-69  |
|    Масса вычислителя расхода Поток, кг, не более  |    120  | |
|    Габаритные размеры счетчиков-расходомеров блок электроники (длина, ширина, высота), мм: зонд (длина)4 вычислитель расхода Поток (длина, ширина, высота)  |    128;109;134(без дисплея) 121;219; 133 (с дисплеем)  |    165;203;254 (без дисплея)  |
|    от 152 до 1524  |    от 330 до 4500  | |
|    600, 800, 300  | ||
|    Коммуникационные протоколы: счетчики-расходомеры вычислитель расхода Поток5  |    4-20мА, RS485, USB, MODBUS, HART  | |
|    RS485, Modbus, Profibus DP, Ethernet, 4-20мА  | ||
|    Средний срок службы, лет  |    15  | |
|    Средняя наработка до отказа, ч, не менее  |    42000  | |
Примечания:
1 - пределы относительной погрешности указаны в зависимости от диапазона температурной компенсации счетчика-расходомера, на который он откалиброван, параметр tn должен находиться в пределах диапазона температурной компенсации.
2 - в зависимости от характера местных сопротивлений.
3 - масса счетчика-расходомера зависит от комплектации, длины зонда.
4 - длина первичного преобразователя (зонда) зависит от диаметра трубопровода
5 - поставляется по отдельному заказу.
Знак утверждения типа наносится на эксплуатационную документацию типографическим способом и вычислитель расхода Поток в виде наклейки.
Таблица 3
|    Наименование  |    Кол-во  |
|    Зонд счетчика-расходомера газа РТК  |    1 шт.  |
|    Съемный дисплейный модуль*  |    1 шт.  |
|    Вычислитель расхода Поток*  |    1 шт.  |
|    Комплект монтажных изделий  |    1 зкз.  |
|    Руководство по эксплуатации  |    1 экз.  |
|    Методика поверки  |    1 экз.  |
* поставляется по отдельному заказу Поверка
осуществляется по методике, приведенной в документе МП 2550-0258-2015 «Счетчики-расходомеры РТК. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 02 февраля 2015 г.
Основные средства поверки:
установка аэродинамическая, пределы допускаемой относительной погрешности при воспроизведении скорости не более 1/3 от пределов допускаемой погрешности поверяемого средства измерений для заданного диапазона измерений;
установка поверочная газодинамическая, пределы допускаемой относительной погрешности при измерении объема не более 1/3 от пределов допускаемой погрешности поверяемого средства измерений для заданного диапазона измерений.
Методика прямых измерений изложена в Руководстве по эксплуатации на «Счетчики-расходомеры газа РТК».
Нормативные и технические документы, устанавливающие требования к счетчикам-расходомерам газа РТК
1 ГОСТ Р 8.618-2014 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа»;
2 ГОСТ 8.542-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».
3 ТУ-4213-001-60552125-2014 «Счетчики-расходомеры газа РТК. Технические условия».
