| Номер в госреестре | 60843-15 |
| Наименование СИ | Измерители оптической плотности дыма |
| Обозначение типа СИ | ИОПД-5М |
| Изготовитель | Акционерное общество «СПЭК» (АО «СПЭК»), г. Санкт-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 04.06.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители оптической плотности дыма ИОПД-5М, предназначены для измерения оптической плотности дыма при проведении огневых испытаний по ГОСТ Р 53325-2012 из-вещателей пожарных дымовых.
Принцип действия измерителя основан на измерении отношения напряжений, пропорциональных потокам излучения, попадающим на блок фотоприемника при отсутствии дыма и в задымленной среде. В режиме измерения измеритель определяет значение оптической плотности среды в зоне измерения. Оптическая плотность дыма рассчитывается по формуле:
D = 10 х lg^, дБ,
где: U0 - напряжение, пропорциональное потоку излучения при отсутствии дыма, В;
Ui - напряжение, пропорциональное потоку излучения в задымленной среде, В. Измеритель является стационарным прибором непрерывного действия.
Конструктивно измеритель состоит из блока управления, блока излучателя и блока фотоприемника.
Блок излучателя измерителя обеспечивает излучение в диапазоне длин волн 850 - 950 нм.
Измеритель работоспособен при фоновой освещенности до 500 лк, создаваемой искусственными или естественными источниками освещения.

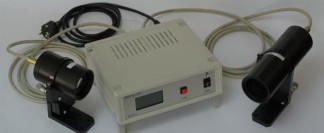

Внешний вид измерителя представлен на рисунке 1.
Лист № 2 Всего листов 4
Элементы настройки измерительной части измерителя конструктивно защищены от несанкционированного проникновения пломбой в виде наклейки, которая имеет разрушаемый слой, и при попытке несанкционированного вскрытия повреждается. Корпус блока управления пломбируется двумя самоклеящимися голографическими марками на противоположных боковых сторонах в местах соединения нижней и верхней частей корпуса, блок фотоприемника и блок излучателя пломбируются двумя самоклеящимися голографическими марками в местах резьбовых соединений частей корпуса.
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Номер версии (идентификационный номер) встроенного ПО | 1.01 и выше. |
| Номер версии (идентификационный номер) автономного ПО | 1.1.0.0 и выше. |
Уровень защиты ПО «ИОПД-5» от непреднамеренных и преднамеренных изменений соответствует уровню: «СРЕДНИИ» по Р 50.2.077-2014. Метрологически значимые части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
| Длина зоны измерений оптической плотности среды, м | от 0,40 до 10,00 |
| Диапазон измерений оптической плотности среды, дБ | от 0,00 до 3,00 |
| Пределы допускаемой абсолютной погрешности измерения оптической плотности среды, дБ | ±(0,02 + 0,05Dx), где Dx - измеренное значение оптической плотности |
| Напряжение питания, В | 220 ± 22 |
| Потребляемая мощность, В • А, не более | 20 |
| Г абаритные размеры: | |
| - блока излучателя, мм, не более | 114x65x65 |
| - блока фотоприемника, мм, не более | 190x65x65 |
| - блока управления, мм, не более | 230x220x90 |
| - устройство юстировочное, мм, не более | 80x155x115 |
| Масса измерителя: | |
| - блока излучателя, кг, не более | 0,5 |
| - блока фотоприемника, кг, не более | 0,7 |
| - блока управления, кг, не более | 1,6 |
| - устройство юстировочное, кг, не более | 0,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 15 до 35 |
| - относительная влажность окружающей среды при температуре 25°С, % | до 80 |
| - атмосферное давление, кПа | от 86,6 до 106,7 |
| Среднее время наработки на отказ, ч, менее | 2000 |
наносится на заднюю панель блока управления и на боковые поверхности блоков фотоприемника и излучателя путем наклеивания невосстанавливаемой наклейки, выполненной на полиэфирной ленте с нанесением изображения методом термотрансферной печати, и на титульные листы эксплуатационных документов типографским способом.
| Измеритель оптической плотности дыма ИОПД-5М в составе: | |
| - блок управления | 1 шт. |
| - блок излучателя | 1 шт. |
| - блок фотоприемника | 1 шт. |
| - кабель (L = 10 м) | 2 шт. |
| - провод электросетевой P2+серый | 1 шт. |
| Комплект принадлежностей в составе: | |
| - устройство юстировочное | 2 шт. |
| - крышка установочная | 1 шт. |
| - устройство визуальной настройки | 1 шт. |
| - диафрагма | 3 шт. |
| - кабель вольтметра (L = 1,5 м) | 1 шт. |
| - кабель USB A/B (L = 1,8 м) | 1 шт. |
| - кабель нуль-модемный DB9F-DB9F (L = 3,0 м) | 1 шт. |
| Программное обеспечение «ИОПД-5М Монитор» на CD | 1 шт. |
| Инструкция пользователя программным обеспечением «ИОПД-5М Монитор» | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом 436-116-2015 МП «Измеритель оптической плотности дыма ИОПД-5М. Методика поверки », утвержденным ГЦИ СИ ФБУ «Тест-С.-Петербург» 20.03.2015 г.
Перечень эталонов, применяемых при поверке:
- комплект светофильтров КС-100 (КС-101) Госреестр № 7821-86:
- длина волны измерения оптической плотности 900 нм;
- ПГ ±0,001 Б для оптической плотности 0,03 Б;
- ПГ ±0,002 Б для оптической плотности 0,06 Б;
- ПГ ±0,003 Б для оптической плотности 0,25 Б.
Сведения о методах измерений приведены в ГОСТ Р 53325-2012 «Техника пожарная. Технические средства пожарной автоматики. Общие технические требования. Методы испытаний» и разделах 2.4 и 3 документа ДКЯГ.416141.003 РЭ «Измеритель оптической плотности дыма ИОПД-5М. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям оптической плотности дыма ИОПД-5М:
1. ГОСТ 8.557-2007 «ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн 0,2-50,0 мкм, диффузного и зеркального отражения в диапазоне длин волн 0,2-20,0 мкм».
2. ГОСТ Р 53325-2012 «Техника пожарная. Технические средства пожарной автоматики. Общие технические требования. Методы испытаний».
3. ДКЯГ.416141.003 ТУ «Измеритель оптической плотности дыма ИОПД-5М. Технические условия».
| Зарегистрировано поверок | 103 |
| Поверителей | 4 |
| Актуальность данных | 02.11.2025 |
