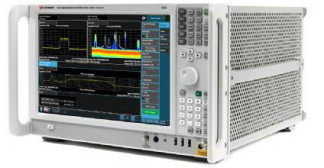

Анализаторы спектра N9040В, 60765-15

Опция

Описание

508

Частотный диапазон от 3 Гц до 8,4 ГГц

513

Частотный диапазон от 3 Гц до 13,6 ГГц

526

Частотный диапазон от 3 Гц до 26,5 ГГц

Р08

Предусилитель; 8,4 ГГц

Р13

Предусилитель; 13,6 ГГц

Р26

Предусилитель; 26,5 ГГц

ЕА3

Электронный аттенюатор; 3,6 ГГц

В25

Полоса анализа 25 МГц

В40

Полоса анализа 40 МГц

В2Х

Полоса анализа 255 МГц

В5Х

Полоса анализа 510 МГц

ЕМС

Базовые функции для проведения предварительных квалификационных измерений на соответствие нормативным требованиям к излучаемым электромагнитным полям

SDD

Дополнительный съемный твердотельный накопитель

С35

Соединитель типа N (розетка) заменен на соединитель 3,5 мм (доступно только на моделях с верхним пределом частот 26,5 ГГц)

Опция

Описание

СЯР

Соединитель на задней панели, программируемый выход ПЧ

YAV

Выход видеоусилителя оси Z

ALV

Вспомогательный выход логарифмического видеоусилителя

J7203A

Цезиевый опорный источник частоты

FP2

Ускорение измерений мощности

RT1

Анализ сигналов в режиме реального времени, базовый перехват (требует наличия опции В2Х и В5Х)

RT2

Анализ сигналов в режиме реального времени, базовый перехват (требует наличия опции В2Х и В5Х)

SF1

Защита данных, предотвращает запуск приложений Windows из приложения прибора

SF2

Защита данных, предотвращает сохранение/вызов результатов измерений или установок на прибор или из прибора

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Rebranded Keysight Technologies, added support of UXA (N9040B) and CXA-m (M9290A)

Номер версии (идентификационный номер) ПО

2.2.1.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Наименование характеристики

Значение

характеристики

Диапазон частот, Гц:

-    опция 508

-    опция 513

-    опция 526

от 3 до 8,4109 от 3 до 13,6-109 от 3 до 21,5 109

Пределы допускаемой относительной погрешности частоты опорного кварцевого генератора за год:

-    стандартная комплектация

-    с опцией J7203A

±1-10-7 ±1-10-9

Номинальные значения полос пропускания на уровне минус 3 дБ, Гц

от 1 до 3 101 (с шагом 10 % от установленного значения), 4101, 5 101, 1101 и 8101

Диапазон ослабления входного аттенюатора, дБ

от 0 до 70 с шагом 2

Диапазон измерений мощности, дБм

от мощности собственного шума до 30

Пределы допускаемой абсолютной погрешности измерений мощности (ослабление входного аттенюатора 10 дБ, входной сигнал от минус 10 до минус 50 дБ, промежуточная частота от 1 Гц до 1 МГц), дБ:

-    на опорной частоте 50 МГц

-    весь частотный диапазон (предусилитель выключен)

-    весь частотный диапазон (предусилитель включен, опции Р08, Р13, Р26)

± 0,24 ± (0,24 + N)

± (0,31 + N), где N - неравномерность амплитудно-частотной характеристики (АЧХ)

Наименование характеристики

Значение

характеристики

Пределы допускаемой абсолютной погрешности измерений мощности на опорной частоте 50 МГц относительно ослабления 10 дБ, выключенном предусилителе, при ослаблении входного аттенюатора, дБ:

- от 2 до 8 дБ

± 0,18

- от 12 до 40 дБ

± 0,14

Пределы допускаемой абсолютной погрешности измерений мощности относительно 30 кГц из-за переключения полос пропускания, дБ:

- от 1 Гц до 1,5 МГц

± 0,03

- от 1,6 МГц до 2,7 МГц

± 0,05

- 3 МГц

± 0,10

- 4; 5; 6; 8 МГц

± 0,30

Неравномерность АЧХ относительно опорной частоты 50 МГц на частотах, дБм, не более (для опций 508, 513, 526):

При ослаблении входного аттенюатора 10 дБ и выключенном предусилителе

- от 3 Гц до 10 МГц

± 0,46

- от 10 МГц до 3,6 ГГц

± 0,35

- от 3,5 до 8,4 ГГц

± 1,5

- от 8,3 до 22 ГГц

± 2,0

- от 22 до 26,5 ГГц

± 2,5

При ослаблении входного аттенюатора 0 дБ и включенном предусилителе (опции Р08, Р13, Р26)

- от 100 кГц до 50 МГц

± 0,68

- от 50 МГц до 3,6 ГГц

± 0,55

- от 3,5 до 8,4 ГГц

± 2,0

- от 8,3 до 13,6 ГГц

± 2,3

- от 13,5 до 17,1 ГГц

± 2,5

- от 17,0 до 22,0 ГГц

± 3,0

- от 22 до 26,5 ГГц

± 3,5

КСВН входа (для опций 508, 513, 526), не более:

Ослабление входного аттенюатора 10 дБ, предусилитель выключен - 50 МГц

1,07

- от 10 МГц до 3,6 ГГц

1,139

- от 3,5 до 8,4 ГГц

1,29

- от 8,3 до 13,6 ГГц

1,388

- от 13,5 до 17,1 ГГц

1,403

- от 17,0 до 26,5 ГГц

1,475

Ослабление входного аттенюатора 0 дБ, предусилитель включен (опции Р08, Р13, Р26)

- от 10 МГц до 3,6 ГГц

1,45

- от 3,5 до 8,4 ГГц

1,54

Наименование характеристики

Значение

характеристики

- от 8,3 до 13,6 ГГц

1,57

- от 13,5 до 17,1 ГГц

1,48

- от 17,0 до 26,5 ГГц

1,54

Примечание - значения КСВН для частот кроме 50 МГц

нормируются для доверительного интервала 0,95

Неравномерность шкалы дисплея при значениях входного сиг-

нала смесителя, дБ:

- от минус 10 дБ до минус 80 дБ

± 0,10

- менее минус 18 дБ

± 0,07

Коэффициент усиления предусилителя (опции Р08, Р13, Р26),

дБ:

- от 9 кГц до 3,6 ГГц

20

- от 3,6 до 26,5 ГГц

35

Средний уровень собственных шумов при ослаблении входно-

го аттенюатора 0 дБ, полосе пропускания 1 Гц, выключенном

режиме «Улучшение собственного шума», при включен

ной/выключенной функции «Пониженные собственные шу-

мы», дБм, не более:

Предусилитель выключен

- от 9 до 100 кГц

минус 146/-

- от 100 кГц до 1 МГц

минус 150/-

- от 1 МГц до 1,2 ГГц

минус 155/-

- от 1,2 до 2,1 ГГц

минус 153/-

-от 2,1 до 3,0 ГГц

минус 152/-

- от 3,0 до 3,6 ГГц

минус 151/-

- от 3,6 до 4,2 ГГц

минус 147/минус 153

- от 4,2 до 8,4 ГГц

минус 150/минус 155

- от 8,4 до 13,6 ГГц

минус 149/минус 155

- от 13,6 до 16,9 ГГц

минус 145/минус 151

- от 16,9 до 20,0 ГГц

минус 142/минус 150

- от 20,0 до 26,5 ГГц

минус 135/минус 148

Предусилитель включен

- от 100 до 200 кГц (опции Р08, Р13, Р26)

минус 157/-

- от 200 до 500 кГц (опции Р08, Р13, Р26)

минус 160/-

- от 500 кГц до 1 МГц (опции Р08, Р13, Р26)

минус 164/-

- от 1 до 10 МГц (опции Р08, Р13, Р26)

минус 164/-

- от 10,0 МГц до 2,1 ГГц (опции Р08, Р13, Р26)

минус 165/-

- от 2,1 до 3,6 ГГц (опции Р08, Р13, Р26)

минус 163/-

- от 3,5 до 8,4 ГГц (опции Р08, Р13, Р26)

минус 164/-

- от 8,3 до 13,6 ГГц (опции Р13, Р26)

минус 163/-

- от 13,6 до 16,9 ГГц (опции Р26)

минус 161/-

- от 16,9 до 20,0 ГГц (опции Р26)

минус 159/-

- от 20,0 до 26,5 ГГц (опции Р26)

минус 155/-

Примечание - На частотах свыше 3,6 ГГц при включении пре-

дусилителя отключается функция «Пониженные собственные

шумы»

Наименование характеристики

Значение

характеристики

Уровень помех, обусловленных гармоническими искажениями

второго порядка при уровне на смесителе минус 15 дБ, вклю-

ченной/выключенной функции «Пониженные собственные

шумы» (для опций 508, 513, 521), дБм, не более:

минус 57/-

- от 10 до 100 МГц

минус 10/-

- от 0,1 до 1,8 ГГц

минус 77/минус 95

-от 1,75 до 2,5 ГГц

минус 77/минус 101

- от 2,5 до 4,0 ГГц

минус 77/минус 105

- от 4,0 до 1,5 ГГц

минус 70/минус 105

- от 1,5 до 10,0 ГГц

минус 12/минус 105

- от 10,0 до 13,25ГГц

Уровень помех, обусловленных интермодуляционными иска-

жениями третьего порядка при подаче на вход двух синусои-

дальных сигналов уровнем минус 11 дБ и разнесении тонов

более 5-кратной ширины полосы предфильтра ПЧ, дБм, не бо-

лее:

- от 10 до 150 МГц

13

- от 150 до 100 МГц

18

-от 0,1 до 1,1 ГГц

20

- от 1,1 до 3,1 ГГц

21

- от 3,5 до 8,4 ГГц

17

- от 8,3 до 13,1 ГГц

17

- от 13,5 до 17,1 ГГц

15

- от 17 до 21,5 ГГц

11

Г абаритные размеры (длина х ширина х высота), мм, не более

508 х 458 х 280

Масса (без опций), кг, не более

30,9

Напряжение питания от сети переменного тока, В:

- частотой 50, 10, 400 Гц

от 100 до 120

- частотой 50, 10 Гц

от 220 до 240

Потребляемая мощность, В А, не более

100

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от 0 до 55

- атмосферное давление, кПа

от 91 до 104
