| Номер в госреестре | 60437-15 |
| Наименование СИ | Счетчики жидкости |
| Обозначение типа СИ | ДЕБИТ |
| Изготовитель | ООО Торгово-промышленная корпорация "Курзан МЕДИА", г.Набережные Челны |
| Год регистрации | 2015 |
| Срок свидетельства | 14.04.2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики жидкости ДЕБИТ предназначены для измерений объема жидкости, протекающей в трубопроводе.
Принцип действия счетчиков жидкости ДЕБИТ основан на измерении числа оборотов турбины, вращающейся со скоростью, пропорциональной расходу жидкости, протекающей в трубопроводе.
Счетчики жидкости ДЕБИТ состоят из турбинного преобразователя расхода, корпуса и хомутового соединения.
Турбинный преобразователь расхода состоит из турбины, четырехполюсного постоянного магнита, обтекателя, экрана и преобразователя электронного. Турбинный преобразователь расхода крепится к корпусу с помощью хомутового соединения.
Преобразователь электронный состоит из датчика Холла, установленного в зоне действия поля магнита, электронной платы управления, дисплея, клавиш, а также платы клеммников для подачи напряжения питания и выдачи импульсного сигнала на внешнее устройство. Преобразователь электронный размещен внутри взрывонепроницаемой оболочки. Клавиши, предназначенные для установки коэффициента преобразования, после градуировки закрываются крышкой, которая пломбируется с целью предотвращения несанкционированного доступа к электронному преобразователю. Кнопка «Сброс», расположенная на лицевой части, предназначена для обнуления показаний объема на блоке индикации, предназначенного для осуществления замеров в ручном режиме. Сброс производится приближением к ней магнита, закрепленного к корпусу на тросике.
Вращающаяся турбина с магнитом создает переменное магнитное поле, которое преобразуется датчиком Холла в импульсы напряжения. Полученные импульсы преобразуются в показания объема. Съем показаний со счетчика осуществляется по индикатору дисплея в единицах объема и по подключенному к счетчику внешнему устройству.

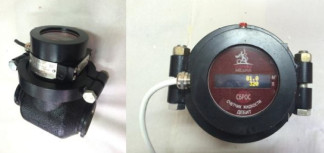

Общий вид счетчиков жидкости ДЕБИТ приведен на рисунке 1.
Пломбирование счетчиков жидкости ДЕБИТ осуществляется с помощью наклейки-стикера. Место пломбирования счетчиков жидкости ДЕБИТ приведено на рисунке 2.
т
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | KM. Counter.Exd |
| Номер версии (идентификационный номер) ПО | 1.0.3 |
| Цифровой идентификатор ПО | 44633 (0xAE59) |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-16 CCITT |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. В счетчиках жидкости ДЕБИТ предусмотрена надежная защита от несанкционированных вмешательств. Предусмотрено механическое опломбирование счетчиков жидкости ДЕБИТ.
Метрологические и технические характеристики счетчиков жидкости ДЕБИТ представлены в таблице 2.
| Наименование характеристики | Значение характеристики | |
| 1 | 2 | 3 |
| Номинальный диаметр | DN 50 | DN 80 |
| Расход жидкости: наименьший, , м3/ч | 6 | 15 |
| наибольший, qнaиб ,м3/ч | 30 | 75 |
| Пределы допускаемой относительной погрешности, % | ± 1,5 | |
| Измеряемая среда | жидкость | |
| Параметры измеряемой среды: - кинематическая вязкость, м2/с | от 110-6 до 12010-6 | |
| - содержание парафина, %, не более | 10 | |
| - содержание сернистых соединений, %, не более | 3 | |
| - количество механических примесей, мг/л, не более | 3000 | |
| - размер частиц механических примесей, мм, не более | 5 | |
| Температура измеряемой среды, оС: | от плюс 5 до плюс 95 | |
| Максимальное рабочее давление измеряемой среды, МПа, не более | 4 | |
| Потеря давления, МПа, не более | 0,05 | |
| Цена деления показаний основной строки индикации, м3 | 0,1 | |
| Цена деления показаний строки индикации ручного замера, м3 | 0,001 | |
| Величина (цена) одного импульса на кабельном разъеме, м3 | 0,05 | |
| Группа исполнения по ГОСТ 52931-2008: - по устойчивости к воздействию синусоидальной вибрации: | L3 | |
| - по устойчивости к воздействию температуры и влажности окружающего воздуха: | B4 | |
| Масса, кг, не более | 19 | 21 |
| Г абаритные размеры, мм, не более | 220х175х285 | 220х175х305 |
| Напряжение питания, В, | от 10 до 36 | |
| Потребляемая мощность, Вт, не более | 0,3 | |
| Условия эксплуатации: - температура окружающего воздуха, С | от минус 45 до плюс 70 | |
| - относительная влажность окружающего воздуха, %, не более | 95 | |
| - атмосферное давление, кПа | от 84 до 107 | |
| Средняя наработка на отказ, ч, не менее | 36000 | |
| Средний срок службы, лет, не менее | 8 | |
| Степень защиты | IP64 | |
| Маркировка взрывозащиты по ГОСТ Р 51330.0 и ГОСТ 31441.1 в зависимости от | от +5 °С до + 70 °С - 1ExdIIAT6 и II Gb с T6 | |
| температуры рабочей жидкости | от +5 °С до + 95 °С -1ExdIIAТ5 и II Gb с Т5 | |
наносится на маркировочную табличку, закрепленную на счетчике, фотохимическим способом и в верхнюю часть слева титульных листов эксплуатационной документации типографским способом.
Комплектность счетчиков жидкости ДЕБИТ представлена в таблице 3. Таблица 3
| Наименование | Количество | Примечание |
| 1 | 2 | 3 |
| Счетчик жидкости ДЕБИТ | 1 шт. | |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | 1 экз. | в соответствии с заказом |
| Комплект монтажных частей | 1 шт. | в соответствии с заказом |
| Комплект запасных частей | 1 шт. | в соответствии с заказом |
| Методика поверки | 1 экз. | в соответствии с заказом |
осуществляется по документу МП 0216-1-2014 «Инструкция. ГСИ. Счетчики жидкости ДЕБИТ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 29.12.2014 г. Средства поверки:
- рабочий эталон единиц объема и объемного расхода 2-го разряда в диапазоне значений от 6 до 75 м3/ч, пределы допускаемой относительной погрешности при измерении объема и объемного расхода равны ± 0,5 %.
Методика измерений содержится в разделе «Методика измерений» руководства по эксплуатации на счетчики жидкости ДЕБИТ.
Нормативные и технические документы, устанавливающие требования к счетчикам жидкости ДЕБИТ
1 ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости»;
2 ГОСТ 8.374-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды»;
3 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости;
4 ТУ 4213-012-57251704-2014 «Счетчики жидкости ДЕБИТ. Технические условия».
- осуществление торговли.
| Зарегистрировано поверок | 1800 |
| Поверителей | 20 |
| Актуальность данных | 24.10.2025 |
