| Номер в госреестре | 60426-15 |
| Наименование СИ | Датчики угла поворота |
| Обозначение типа СИ | P206 |
| Изготовитель | "Positek Limited", Великобритания |
| Год регистрации | 2015 |
| Срок свидетельства | 14.04.2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики угла поворота Р206 (далее - датчики) предназначены для измерений угла поворота вращающихся элементов оборудования с последующим преобразованием в унифицированный сигнал тока (4-20) мА.
Датчик угла поворота Р206 представляет собой измерительный преобразователь в виде катушки индуктивности с ферромагнитным сердечником, индуктивность которой изменяется пропорционально измеряемой величине (углу поворота) при изменении воздушного зазора между сердечником и катушкой.
Принцип действия датчиков заключается в преобразовании угла поворота входного вала в унифицированный сигнал тока. Преобразование угла поворота в унифицированный сигнал тока осуществляется с помощью встроенного потенциометра. Конструкция датчика включает катушки индуктивности, запечатанные в печатную плату и компактную электронику, которая обеспечивает стабильный сигнал, соответствующий углу поворота, демодуляцию выходного сигнала и его усиление.

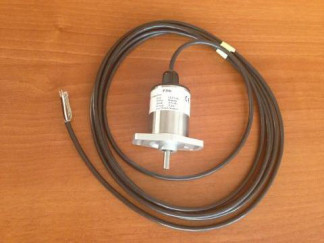

Внешний вид датчика приведен на рисунке 1.
Таблица 1 - Метрологические и технические характеристики датчиков
| Наименование характеристики | Значение характеристики |
| Диапазон измерений угла поворота, ..,° | от -90 до + 90 |
| Диапазон выходного унифицированного сигнала тока, мА | от 4 до 20 |
| Пределы допускаемой основной приведенной погрешности измерений угла поворота, %, где нормирующее значение - диапазон измерений - 180° | ± 0,5 |
| Пределы допускаемой дополнительной приведенной погрешности измерений угла поворота, вызванной изменением температуры в рабочем диапазоне, %/0С | ± 0,01 |
| Пределы допускаемой абсолютной погрешности нулевого положения (12 мА), ..,° | ± 5 |
| Время отклика в случае изменения угла поворота в диапазоне измерений, мс | 0,5 |
| Нормальная температура окружающей среды, 0С | 23±5 |
| Диапазон рабочих температур окружающей среды, 0С | от -20 до +85 |
| Диапазон температур окружающей среды 0/'~' транспортирования и хранения, С | от -40 до +105 |
| Относительная влажность окружающей среды, % | от 5 до 100 |
| Входное сопротивление, Ом | 1000 |
| Напряжение питания (постоянный ток), В | От 16 до 28 |
| Габаритные размеры, не более, мм -высота, -диаметр корпуса, | 70 60 |
| Масса, кг, не более | 0,15 |
Знак утверждения типа наносится на титульный лист паспорта методом типографской печати или наклейки.
Комплект поставки датчиков представлен в таблице 2
Таблица 2
| Наименование и условное обозначение | Кол-во |
| Датчик угла поворота Р206 | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 60426-15 «Датчики угла поворота Р206. Методика поверки», утвержденным ФГУП «ВНИИМС» 30 мая 2014 г.
Основные средства поверки:
- мера плоского угла 4-8-2 ГОСТ 2875-88;
- автоколлиматор унифицированный АК-0,5У (Госреестр № 5281-76).
Сведения приведены в паспорте на датчики угла поворота Р206.
Нормативные документы, устанавливающие требования к датчикам угла поворота Р206
ГОСТ 8.016-81 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла»;
Техническая документация фирмы-изготовителя.
Лист № 3 Всего листов 3
Вне сферы государственного регулирования обеспечения единства измерений.
