| Номер в госреестре | 60381-15 |
| Наименование СИ | Комплекты мер длины (дорнов) |
| Обозначение типа СИ | MAPAL Dr. Kress KG |
| Изготовитель | "MAPAL Dr. Kress KG", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 14.04.2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер длины (дорнов) MAPAL Dr. Kress KG (далее - комплект) предназначены для воспроизведения и передачи размера диаметра установкам UNISET-H600, UNISET-H900, UNISET-V 600, UNISET-V 700, UNISET-V standard, UNISET-V vision.
Комплект состоит из мер К3377-53, К3377-173, К3377-03, К3377-113, К3377-13, К3377-123, К3377-133, К3377-143, К3377-23, К1311-1592.
Меры К3377-53, К3377-173, К3377-03, К3377-113, К3377-13, К3377-123, К3377-133, К3377-143, К3377-23 конструктивно представляют собой изделие ступенчатой цилиндрической формы с калиброванной концевой частью, воспроизводящей размер диаметра. Мера К1311 выполнена в виде ступенек, каждая из которых воспроизводит определенный диаметр. Размеры диаметров приведены в таблице 1.
Один конец меры используется для ее крепления в шпинделе установки, а второй конец служит для воспроизведения размера диаметра.
На торцах мер имеются углубления, позволяющие крепить меры в центрах на установке.

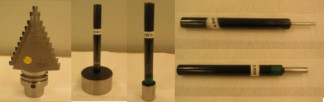

На рисунке 1 показаны меры, входящие в комплект.
Мера К3377-173
Мера К3377-53
| I | 1 I | ||||
| 4 | 4 | I | |||
| Мера К3377-13 | Мера К3377-123 | ||||
I
_
X
I
1
I
Мера К3377-143
Мера К3377-133
| Наименование характеристики | К3377 -53 | К3377 -173 | К3377 -03 | К3377 -113 | К3377 -13 | К3377 -123 | К3377 -133 | К3377 -143 | К3377 -23 | К1311 -1592 |
| Номинальный размер диаметра, мм | 5,0 | 10,0 | 20,0 | 30,0 | 40,0 | 50,0 | 60,0 | 70,0 | 80,0 | 10,0 20,0 30.0 40.0 50.0 60.0 70.0 80.0 90.0 100.0 110,0 |
| Допускаемое отклонение от номинального размера, мм | ±0,2 | |||||||||
| Пределы допускаемой абсолютной погрешности воспроизведения размера диаметра, мм | ±0,0015 | |||||||||
| Длина калиброванного участка, мм | 40,0 | 7 | ||||||||
| Общая длина, мм | 200,0 | 204,0 | ||||||||
| Масса, кг | 0,34 | 0,36 | 0,44 | 0,56 | 0,72 | 0,94 | 1,22 | 1,54 | 1,9 | 2,96 |
| Рабочие условия эксплуатации - температура окружающего воздуха, °С | от 17 до 23 | |||||||||
Знак утверждения типа наносится на меру методом наклейки и на паспорт типографским методом.
Таблица 2
| Наименование | Кол-во | |
| 1 | Комплект мер длины (дорнов) * | 1 шт. |
| 2 | Паспорт | 1 экз. |
| 3 | Методика поверки | 1 экз. |
* Меры могут поставляться как комплектом, так и по отдельности.
осуществляется в соответствии с документом МП 60381-15 «Комплект мер длины (дорнов) MAPAL Dr. Kress KG. Методика поверки», утвержденным ФГУП «ВНИИМС» в августе 2014 г.
Основные средства поверки: машины трехкоординатные измерительные Prismo Ultra 9/13/7, погрешность ±(0,5+L/500) мкм, где L - измеряемый размер в мм.
Методы измерений изложены в паспорте.
Нормативные и технические документы, устанавливающие требования к комплектам мер длины (дорнов) MAPAL Dr. Kress KG
Техническая документация изготовителя.
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
