| Номер в госреестре | 60139-15 |
| Наименование СИ | Приборы для измерения магнитной восприимчивости |
| Обозначение типа СИ | A081E |
| Изготовитель | "AUSLOG PTY Ltd.", Австралия |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Прибор для измерения магнитной восприимчивости A081E (далее - прибор), предназначен для количественного определения массовой доли железа магнетита в горных породах при каротаже скважин по измеренному значению магнитной восприимчивости.
Принцип действия прибора основан на индукционном методе измерения магнитной восприимчивости горных пород в естественном залегании: возбуждении электромагнитного поля в объеме исследуемого пространства и измерении относительного изменения магнитной составляющей напряженности этого поля в зависимости от изменения магнитных свойств исследуемой среды.
Прибор для измерения магнитной восприимчивости A081E состоит из скважинного зонда, цифровой каротажной системы DLS5 и персонального компьютера (стационарного или переносного) с установленным специальным программным обеспечением AusWin.
Скважинный зонд представляет собой систему с намагничивающей и приемной катушками. Намагничивающая (излучающая) катушка, размещенная в средней части зонда, вырабатывает возбуждающее электромагнитное поле. Приемная катушка размещена в нижней части зонда и подключена через усилитель к детектору и преобразователю напряжения в частоту выходного сигнала, пропорциональную измеряемой магнитной восприимчивости. Частотный сигнал подается на вход цифровой каротажной системы DLS5, расположенной на поверхности рядом с устьем скважины.
Цифровая каротажная система DLS5 это регистрирующий прибор, работа которого управляется с помощью программного обеспечения, установленного на персональный компьютер, подключаемый через последовательный порт. Цифровая каротажная система DLS5 снабжена программируемым блоком питания, который подает питание на скважинный зонд, получает данные от скважинного зонда и от кодировщика лебедки для измерения глубины. Для проведения каротажа скважин необходимо применять лебедку, содержащую датчик глубины, сигнал с которого записывается одновременно с сигналом скважинного зонда и позволяет строить диаграмму изменения магнитной восприимчивости в зависимости от глубины скважины.

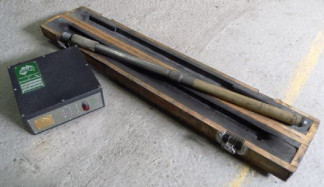

Внешний вид прибора и место нанесения знака поверки и знака утверждения типа приведены на рисунке 1.
Программное обеспечение (далее - ПО) предназначено для управления процессом измерений и обработки измерительных сигналов, а также формирования протокола с указанием месторождения, номера скважины и ее глубины, направления, скорости и шага каротажа. ПО позволяет получать диаграмму каротажа в реальном режиме времени, где по вертикальной оси отражается глубина скважины в метрах, а по горизонтальной - значение выходного сигнала скважинного зонда.
Идентификационные признаки (данные) ПО приведены в таблице 1.
| Таблица 1 - Идентификационные признаки (данные) | ПО |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AusWin |
| Номер версии (идентификационный номер ПО) | 2.31 |
| Цифровой идентификатор ПО | 20b48f82e92121d9fcfa56ae56bea087 по файлу «AusWIN.exe» |
| Другие идентификационные данные (если имеются) | - |
Метрологически значимая часть ПО - программа анализа, файл «AusWIN.exe».
Уровень защиты ПО прибора от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014
| Наименование характеристики | Значение |
| Диапазон измерений магнитной восприимчивости | от 10-4 до 2,0 |
| Предел допускаемого относительного среднеквадратичного отклонения результатов измерений магнитной восприимчивости, % | 3 |
| Диапазон измерений массовой доли железа магнетита, % | от 0 до 31,0 |
| Пределы допускаемой абсолютной погрешности измерений массовой доли железа магнетита, % | ± 1,2 |
| Габаритные размеры, мм: скважинного зонда - диаметр - длина цифровой каротажной системы DLS5 | 32 110 250x250x100 |
| Масса, кг, не более - скважинного зонда - цифровой каротажной системы DLS5 | 3,0 2,73 |
| Питание: • цифровой каротажной системы DLS5 - от источника постоянного тока напряжением, В , - максимальный ток нагрузки, А; • скважинного зонда (через цифровую каротажную систему DLS5), - напряжение питания постоянного тока, В , - номинальный потребляемый ток, мА, - максимальный потребляемый ток. мА. | 12 4 От 15 до 45 40 100 |
| Диапазон рабочих температур, °С - для скважинного зонда - для цифровой каротажной системы DLS5 | от 0 до +70 от минус 10 до +50 |
| Срок службы, лет, не менее | 5 |
наносится типографским способом на титульный лист руководства по эксплуатации прибора для измерения магнитной восприимчивости A081E в левой верхней части листа и на корпус цифровой каротажной системы DLS5 в виде наклейки.
| Наименование | Кол-во, шт. |
| Прибор для измерения магнитной восприимчивости A081E в | |
| составе: | |
| - скважинный зонд; | 1 |
| - цифровая каротажная система DLS5; | 1 |
| - калибровочный образец; | 1 |
| - программное обеспечение AusWin на CD-диске | 1 |
| Эксплуатационные документы: | |
| - руководство по эксплуатации прибора для измерения магнитной | |
| восприимчивости A081E; | 1 |
| - руководство по эксплуатации цифровой каротажной системы DLS5 | 1 |
| - руководство по работе с программным обеспечением AusWin | 1 |
| ГСИ. Прибор для измерения магнитной восприимчивости A081E. | |
| Методика поверки МП 29-261-2014 | 1 |
осуществляется по документу МП 29-261-2014 ГСИ. Прибор для измерения магнитной восприимчивости A081E. Методика поверки, утвержденному ФГУП «УНИИМ» 23.12.2014 г.
Основные средства поверки (эталоны), применяемые для поверки: СО состава месторождения железной руды, пересеченного скважиной ГСО 8745-2006, с аттестованной характеристикой массовой доли железа магнетита средней на интервале опробования от 0,8 до 30,4 %, абсолютной погрешностью не более 0,5 %.
Руководство по эксплуатации прибора для измерения магнитной восприимчивости А081Е. Раздел 3 «Инструкции по эксплуатации».
Нормативные и технические документы, распространяющиеся на прибор для измерения магнитной восприимчивости A081E
ГОСТ 8.231-84 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений магнитного момента и магнитной восприимчивости. Техническая документация AUSLOG PTY LTD, Австралия.
При выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании
