Системы забойные телеметрические ЗИС-4МР, 60117-15

Назначение

Системы забойные телеметрические ЗИС-4МР предназначены для контроля и оперативного управления траекторией ствола наклонно-направленных и горизонтальных скважин в процессе бурения гидравлическими забойными двигателями, с функцией непрерывного измерения азимута, зенитного угла, угла установки отклонителя и передачи информации по электромагнитному беспроводному каналу связи.

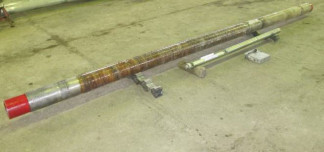

Описание

Принцип действия системы забойной телеметрической ЗИС-4МР (далее по тексту - система) основан на измерении в скважине в трех направлениях, с помощью трех ортогонально установленных акселерометров, значений проекций вектора силы тяжести на ось чувствительности акселерометра и измерениях в трех направлениях, с помощью трех магнитометров, проекций вектора напряженности естественного магнитного поля Земли на ось чувствительности магнитометра. На основании этих измерений вычисляются азимутальный и зенитный углы скважины, а также угол установки отклонителя. Акселерометры и магнетометры расположены в электронном блоке, входящем в состав скважинного прибора системы.

Для передачи информации с забоя скважины используется беспроводной электромагнитный канал связи. Сигналы поступают на вход устройства согласования и обработки сигнала (УСО), фильтруются, усиливаются, оцифровываются и передаются на персональный компьютер для дальнейшей обработки и визуализации измерительной информации.

Программное обеспечение

Идентификационные данные программного обеспечения:

Конструкция системы забойной телеметрической ЗИС-4МР обеспечивает полную защиту от доступа к программному обеспечению, и внесения в него изменений.

Уровень защиты программного обеспечения СИ - высокий по Р 50.2.077-2014.

Технические характеристики

Диапазон измеряемых углов, ... °:

от 0 до 120 от 0 до 360 от 0 до 360

°:

±0,2

°:

±1,2

±1

±2

±2

от +5 до +100

172.0

5000.0

70.0

180.0

750

11,5

-    зенитного угла

-    азимутального утла

-    угла установки отклонителя

Пределы допускаемой абсолютной погрешности измерения

-    зенитного угла

-    азимутального угла в диапазоне измерения углов зенита,

диапазон зенитных углов до 5° включительно диапазон зенитных углов свыше 5°

-    угла установки отклонителя, . °:

-    гравитационного

-    магнитного Диапазон рабочих температур, °С Габаритные размеры, мм, не более: диаметр системы длина системы диаметр электронного блока длина электронного блока Масса, не более, кг системы

электронного блока

Знак утверждения типа

Знак утверждения типа наносят на титульных листах эксплуатационных документов типографским способом.

Комплектность

Поверка

осуществляется в соответствии с документом МП ТИнТ-166-2014 «Системы забойные телеметрические ЗИС-4МР». Методика поверки», утвержденным ГЦИ СИ ООО «ТестИнТех»19 декабря 2014 г.

Перечень основного средств поверки:

-    Квадрант оптический К0-10, основная погрешность измерений ±10";

-    Теодолит 4Т30П, 0-360°, основная погрешность измерений ± 30"

Сведения о методах измерений

Измерения проводятся в соответствии с документом «Системы забойные телеметрические ЗИС-4МР». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к системам забойным телеметрическим ЗИС-4МР

1.    ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла.

2.    ГОСТ 26116-84 Аппаратура геофизическая скважинная. Общие технические

условия

Рекомендации к применению

Вне сферы государственного регулирования обеспечения единства измерений.
