| Номер в госреестре | 60115-15 |
| Наименование СИ | Калибраторы приборов измерения сопротивления изоляции |
| Обозначение типа СИ | М191 |
| Изготовитель | MEATEST, spol. s.r.o., Чешская Республика |
| Год регистрации | 2015 |
| Срок свидетельства | 07.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

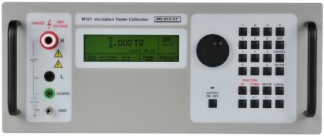

Калибраторы приборов измерения сопротивления изоляции М191 (далее - калибраторы) предназначены для калибровки измерителей сопротивления изоляции и любых измерительных приборов постоянного тока с высоким сопротивлением, с рабочим напряжением до 10 кВ.
Калибраторы разработаны на основе магазинов сопротивлений программируемых высокоомных декадных, которые оснащаются дополнительными электронными схемами, позволяющими калибровать не только диапазоны сопротивления, но и испытательное напряжения тестируемого устройства, тестирование тока КЗ, проводить проверку функций измерения диэлектрических параметров, таких как индекс поляризации (PI), коэффициент диэлектрической абсорбции (DAR) и коэффициента поляризации (PR). Калибраторы позволяют проверять функции таймера тестируемых устройств.
Основной отличительной чертой калибраторов является встроенный регулируемый магазин сопротивлений высокоомный декадный. Управление калибраторами может осуществляться вручную, с помощью клавиатуры на передней панели, или удаленно, используя для этого один из двух интерфейсов GPIB, RS-232
С калибраторами поставляется управляющая программа, обеспечивающая легкое управление приборами с компьютера и проверку линии RS-232 (шины IEEE-488) приборов. На установочном диске содержится программа (только для Windows 95/98/ME/NT/2000/XP), посредством которой пользователь может управлять калибраторами по стандартному последовательному интерфейсу (IEEE-488). Например, с ее помощью можно устанавливать значения различных параметров калибраторов и выбирать режимы их работы. В случае подключения по интерфейсу IEEE-488 для работы данной демонстрационной программы необходимо наличие надлежащим образом настроенной платы интерфейса IEEE-488 компании National Instruments.
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | M191 (1.05—10-9-2014).upl |
| Номер версии (идентификационный номер) ПО | 1786AAF2 |
| Цифровой идентификатор ПО | Не используется |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - средний, в соответствии с Р 50.2.077-2014.
Основные метрологические характеристики калибраторов приведены в таблице 2.
Таблица 2 - Основные метрологические характеристики калибраторов.
| Диапазон сопротив лений | Пределы допускаемой относительной погрешности | Максимальное испытательное напряжение, В *** | Типичная зависи мость напряже ния, В-10-6 | Пределы допускаемой относительной погрешности | Диапазон испыта тельного тока | ||
| В режиме заземления, % * | В буферном режиме, % * | Испытательного напряжения | Испыта тельного тока | ||||
| от 10,00 до 99,99 кОм | ± 0,2 | ± 0,2 | 65 | < 0,05 | ± (0,5% + 10 В) | ± (0,7 % + 100 мкА) | 10 мА |
| от 100,0 до 999,9 кОм | ± 0,1 | ± 0,1 | 315 | < 0,05 | ± (0,5% + 10 В) | ± (0,7 % + 10 мкА) | 2.5 мА |
| от 1,000 до 9,999 МОм | ± 0,1 | ± 0,1 | 1250 | < 0,05 | ± (0,5 % + 10 В) | ± (0,7 % + 1 мкА) | 1 мА |
| от 10,00 до 99,99 МОм | ± 0,1 | ± 0,1 | 5000 | < 0,05 | ± (0,5 % + 10 В) | ± (0,7 % + 100 нА) | 500 мкА |
| от 100,0 до 499,9 МОм | ± 0,2 | ± 0,2 | 10000 | < 0,05 | ± (0,5 % + 10 В) | ± (0,7 % + 20 нА) | 100 мкА |
| от 500,0 до 999,9 МОм | ± 0,2 | ± 0,2 | 10000 | < 0,07 | ± (0,5 % + 10 В) | ± (1 % + 10 нА) | 20 мкА |
| от 1,000 до 9,999 ГОм | ± 0,5 | ± 0,5 | 10000 | < 0,15 | ± 0,5 % + 10 В) | ± (1,5 % + 1 нА) | 10 мкА |
| от 10,00 до 19.99 ГОм | ± 1,0 | ± 1,0 | 10000 | < 0,15 | ± (0,5 % + 10 В) | ± (1,5 % + 500 пА) | 1 мкА |
| от 20,00 до 99,99 ГОм | ± 1,0 | ± 2,0 | 10000 | < 0,20 | ± (0,5 % + 10 В) | ± (2 % + 100 пА) | 500 нА |
| от 100,0 до 299,9 ГОм | ± 2,0 | ± 3,0 | 10000 | < 0,20 | ± (0,5 % + 10 В) | ± (5 % + 20 пА) | 100 нА |
| от 299,9 до 1000,0 ГОм | ± 5,0 | ± 6,0 | 10000 | < 0,20 | ** Н/Д | ** Н/Д | ** Н/Д |
| Примечания: * - Погрешность действительна в диапазоне нормальных температур (23 ± 2) °C и относительной влажности < 50 %. На экране калибратора всегда отображается погрешность, распространяющаяся на режим заземления. ** - Функция испытательного напряжения вольтметра не доступна в диапазоне значений сопротивления от 299,9 ГОм до 1 000 ГОм. *** - Максимальное измеренное значение испытательного напряжения постоянного тока составляет 5 % в указанном диапазоне | |||||||
| Калибраторы | |
| Напряжение питания | от 110 до 125 В, от 220 до 230 В, 50/60 Гц |
| Температура окружающей среды | от 13 до 33 °С Температура окружающей среды в нормальных условиях от 20 до 25 °C Температура хранения от минус 10 до плюс 55 °С |
| Относительная влажность | < 70 % |
| Атмосферное давление | От 84 до 106,7 кПа |
Габаритные размеры калибраторов, мм, не более 450х430х150;
Масса калибраторов, кг, не более 12;
Калибраторы приборов измерения сопротивления изоляции М191 (1 шт);
Шнур питания (1 шт);
Руководство по эксплуатации (1 шт);
Кабель RS232 (1 шт);
Компакт диск с ПО (демо-версия) (1 шт);
Методика поверки (1 шт);
выполняется в соответствии с документом МП 60115-15 «Калибраторы приборов измерения сопротивления изоляции М191. Методика поверки», утвержденным ФГУП «ВНИИМС» 15 октября 2014 г.
Перечень оборудования для поверки:
1) Мультиметр цифровой прецизионный Fluke 8508А
| Функция | Диапазон | Лучшие спецификации в течение 1 года |
| Напряжение постоянного тока | от 0 до ± 1050 В | ± 3 (±0,0003 %) 10-6 от показания |
| Напряжение переменного тока | от 2 мВ до 1050В, от 1 Гц до 1МГц | ± 65 10-6 от показания |
| Сила постоянного тока | от 0 до ± 20 А | ± 12 10-6 от показания |
| Сила переменного тока | от 2 мкА до 20 А, от 1 Гц до 1МГц | ± 200 10-6 от показании |
| Электрическое сопротивление | от 0 до 20 ГОм | ± 7,5 10-6 от показания |
Методы измерений приведены в руководствах по эксплуатации на калибраторы приборов измерения сопротивления изоляции М191.
Нормативные документы, устанавливающие требования к калибраторам приборов измерения сопротивления изоляции М191
ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. общие требования»
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 45 |
| Поверителей | 4 |
| Актуальность данных | 09.06.2025 |
