| Номер в госреестре | 60100-15 |
| Наименование СИ | Счетчики газа ультразвуковые |
| Обозначение типа СИ | СГУ |
| Изготовитель | Закрытое акционерное общество «Счетприбор» (ЗАО «Счетприбор»), г. Орел |
| Год регистрации | 2015 |
| Срок свидетельства | 07.02.2030 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа ультразвуковые СГУ (далее - счетчик) предназначены для измерений проходящего через счетчик объема газа (природного газа по ГОСТ 5542-87, сжиженного газа по ГОСТ 20448-90 и других газов, не агрессивных к материалам счетчика) с приведением к нормальным условиям по ГОСТ 2939-63.
Принцип действия счетчиков состоит в измерении разницы времен прохождения ультразвуковых волн по и против тока газа, протекающего через счетчик. Разница времен прохождения ультразвуковых волн через газ пропорциональна объемному расходу газа.
Поток газа поступает в корпус ультразвукового измерительного преобразователя счетчика (далее - ПП), попадает в измерительную камеру, внутри которой установлены источники и приемники ультразвуковых волн, формирующие измерительный сигнал, и покидает измерительную камеру ПП. Измерительный сигнал от ПП передается в электронный блок, измеряющий разность времен прохождения ультразвуковых волн по и против тока газа, и вычисляет значения объема газа, прошедшего через ПП с приведением к нормальным условиям по ГОСТ 2939. Показания объема газа считываются с индикаторного устройства электронного блока. На индикаторном устройстве цифры слева до точки показывают объем газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра.
Счетчик состоит из:
- ПП;
- электронного блока;
- литиевой батареи для электропитания электронного блока;
- крышки корпуса с пломбировочным кольцом.
Корпус счетчика металлический, из материала устойчивого к коррозии. В изготовлении измерительного механизма счетчика применены материалы, устойчивые к воздействию газов, для измерения объемов, которых он предназначен.
Изготавливаются следующие модели счетчиков:
Счетчик газа ультразвуковой СГУ-О1,6 - с номинальным объемным расходом газа 1,6 м /ч;
Счетчик газа ультразвуковой СГУ-02,5 - с номинальным объемным расходом газа 2,5 м3/ч;
Счетчик газа ультразвуковой СГУ-О4 - с номинальным объемным расходом газа 4 м /ч;
Счетчик газа ультразвуковой СГУ-Об - с номинальным объемным расходом газа 6 м3/ч.

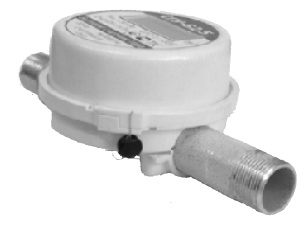

Общий вид счетчиков показан на рисунке 1.
Схема пломбировки счетчиков приведена на рисунке 2.
Рисунок 2 - Схема пломбировки счетчиков
Счетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти электронного блока при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для: сбора, преобразования, обработки и отображения на индикаторном устройстве измерительной информации об объеме газа.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО для счетчиков
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | SGA40.txt |
| Номер версии ПО, не ниже | Версия 6.7 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | _* |
| Алгоритм вычисления цифрового идентификатора ПО | _* |
| * Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 2 - Метрологические и технические характеристики
| Наименование параметра | Единица измерения | Модель счетчика | |||
| G1,6 | G2,5 | G4 | G6 | ||
| значение параметра | |||||
| Диаметр условного прохода (Ду) | мм | 15; 20 | 15; 20 | 20 | 25 |
| Минимальный объемный расход, Qmin | м3/ч | 0,016 | 0,025 | 0,04 | 0,06 |
| Переходный объемный расход Qt | м3/ч | 0,16 | 0,25 | 0,4 | 0,6 |
| Номинальный объемный расход, Qn | м3/ч | 1,6 | 2,5 | 4 | 6 |
| Максимальный объемный расход, Qmax | м3/ч | 2,5 | 4 | 6 | 10 |
| Пределы допускаемой основной относительной погрешности измерений объема газа, в диапазоне объемных расходов: Qmin < Q < Qt Qt < Q < Qmax | % | ± 3,0 ± 1,5 | |||
| Пределы допускаемой дополнительной погрешности измерений объема газа при отклонении температуры газа от (20 ± 5) °С на каждые 30 °С | % | ± 0,5 | |||
| Наименование параметра | Единица измерения | Модель счетчика | |||
| G1,6 | G2,5 | G4 | G6 | ||
| значение параметра | |||||
| Пределы допускаемой дополнительной погрешности измерений объема газа при температуре газа ниже минус 15 °С на каждые 10 °С | % | ± 0,5 | |||
| Диапазон температуры газа | °С | от минус 40 до плюс 50 | |||
| Максимальное рабочее избыточное давление газа, Pmax | кПа | 50 | |||
| Потеря давления газа при Qmax, не более | Па | 200 | 200 | 400 | 600 |
| Условия эксплуатации: диапазон температуры окружающей среды относительная влажность, не более атмосферное давление | ° С % кПа | от минус 10 до плюс 50 80 от 84,0 до 106,7 | |||
| Цена единицы младшего разряда индикаторного устройства | 3 м | 0,001 | |||
| Емкость индикаторного устройства | 3 м | 99999,999 | |||
| Напряжение электропитания от литиевой батареи | В | 3,6 | |||
| Срок службы литиевой батареи, не менее | лет | 12 | |||
| Г абаритные размеры: - длина - ширина - высота | мм | 210 110 70 | 210 110 76 | ||
| Присоединительная резьба по ГОСТ 6357-81 | дюйм | 3/4 | 1 | ||
| Масса счетчика, не более | кг | 0,6 | 0,8 | ||
| Степень защиты по ГОСТ 14254-96 | IP 40 | ||||
| Средний срок службы | лет | 20 | |||
наносится на самоклеящуюся этикетку на лицевой панели счетчика и на титульном листе руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность
| Наименование | Количество |
| Счетчик газа ультразвуковой СГУ* | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Методика поверки* | 1 шт. |
| Комплект монтажных частей и принадлежностей* | 1 шт. |
| * Модель счетчика, наличие методики поверки и комплекта монтажных частей и принадлежностей определяется договором на поставку. | |
осуществляется в соответствии с документом СПЭФ.407279.004 МП «Счетчики газа ультразвуковые СГУ. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ»
26.11.2014 г.
Основное средство поверки - установка поверочная для счетчиков газа бытовых УПСБГ-16, исполнения УПСБГ-16 К с диапазоном задания объемного расхода при поверке счетчиков газа от 0,016 до 16 м3/ч и пределами допускаемой погрешности измерений объема газа ± 0,3 %.
изложены в документе СПЭФ.407279.004 РЭ «Счетчики газа ультразвуковые СГУ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к счетчикам газа ультразвуковым СГУ
1. ГОСТ Р 8.618-2006 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа».
2. СПЭФ.407279.004 ТУ «Счетчики газа ультразвуковые СГУ. Технические условия».
осуществление торговли.
| Зарегистрировано поверок | 766 |
| Поверителей | 20 |
| Актуальность данных | 09.12.2024 |
