Преобразователи измерительные многоканального программируемого терминала МПТ, 59767-15

Назначение

Преобразователи измерительные многоканального программируемого терминала МПТ (далее - ИП) предназначены для измерений периода электрических колебаний и электрического сопротивления.

Описание

ИП представляют собой электронную плату, монтируемую в металлическом шкафу многоканального программируемого терминала МПТ. Измерительные входы ИП последовательно подключаются через электромагнитные реле и разъёмные соединения к струнным измерительным преобразователям с импульсным возбуждением (СИПИ).

ИП используется для измерений периода электрических колебаний струнных преобразователей, а также электрического сопротивления катушки СИПИ при трёхпроводном соединении, или сопротивления катушки вместе с сопротивлением линии связи при двухпроводном соединении.

ИП имеет адрес, который может быть установлен от 0 до 63.

Информация о периоде или сопротивлении выдаётся в виде кода ASCII по внешнему

запросу.

Тип интерфейса связи RS-485.

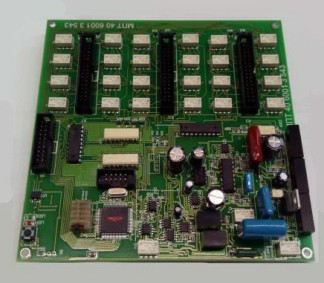

Фотография общего вида представлена на рисунке 1.

Программное обеспечение (ПО) является встроенным.

Функции ПО:

-    управление работой ИП в процессе измерений;

-    выдача по интерфейсу связи результатов измерений в цифровом коде.

Всё встроенное ПО является метрологически значимым.

Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 1.

Таблица 1

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий».

Технические характеристики

Рабочий диапазон измерений периода гармонических колебаний напряжения с амплитудой от 3 до 40 мВ составляет от 400 до 1350 мкс.

Пределы допускаемой относительной погрешности измерений периода гармонических колебаний электрического напряжения составляют ± 8-10-4.

Диапазон измерений электрического сопротивления постоянному току составляет от 0 до 300 Ом.

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току составляют ± 1 Ом.

Максимальное количество СИПИ, подключаемых к одному ИП, составляет 48 для двухпроводных или 24 для трёхпроводных линий.

Напряжение питания составляет (12,0 ± 0,5) В постоянного тока.

Потребляемая мощность не более 4 В-А.

Габаритные размеры не более 155*155*50 мм.

Масса не более 300 г.

Средняя наработка на отказ не менее 24000 ч.

Рабочие условия эксплуатации:

-    диапазон температур окружающего воздуха от минус 30 до плюс 60 °С;

-    атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.);

-    относительная влажность окружающего воздуха до 80 % при температуре 25 °С.

Знак утверждения типа

Знак утверждения типа наносится на руководство по эксплуатации в центре титульного листа типографским способом и в виде наклейки на ИП.

Комплектность

Комплект поставки:

-    МПТ 4060-013543. Измерительный преобразователь многоканального программируемого терминала МПТ;

-    МПТ 4060-013543РЭ. Руководство по эксплуатации.

Поверка

осуществляется по документу МПТ 4060-013543РЭ «Преобразователь измерительный многоканального программируемого терминала МПТ. Руководство по эксплуатации, Раздел 7», утвержденному ГЦИ СИ ФБУ «Пензенский ЦСМ» 29 августа 2014 г.

Перечень рекомендуемых основных средств поверки представлен в таблице 2.

Таблица 2

Сведения о методах измерений

Методика измерений приведена в разделе 6 руководства по эксплуатации.

Нормативные документы, устанавливающие требования к преобразователям измерительным многоканального программируемого терминала МПТ

1    ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

2    ГОСТ 8.764-2011. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.

Рекомендации к применению

- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
