| Номер в госреестре | 59180-14 |
| Наименование СИ | Трансформатор напряжения эталонный |
| Обозначение типа СИ | ОМОН-110 |
| Изготовитель | ОАО "Раменский электротехнический завод "Энергия", г.Раменское |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформатор напряжения эталонный ОМОН-110 Назначение средства измерений
Трансформатор напряжения эталонный ОМОН-1Ю (далее - трансформатор) предназначен для измерений высокого напряжения переменного тока промышленной частоты и применяется в качестве эталонного средства измерений при проведении поверки трансформаторов напряжения.
Принцип действия трансформатора напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

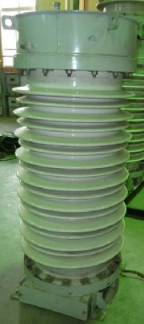

Трансформатор представляет собой однофазный электромагнитный масштабный измерительный преобразователь и имеет первичную, вторичную и дополнительную обмотки, размещенные на едином сердечнике и изолированные бумажно-масляной изоляцией.
Конструктивно трансформатор состоит из активной части (сердечника и обмоток), размещенной в герметичном баке, и фарфоровой покрышки. Трансформатор заполнен трансформаторным маслом марки ГК.
Высоковольтный вывод А первичной обмотки расположен в верхней части трансформатора. Вывод Х первичной обмотки и выводы вторичных обмоток а1 - х1 и ад - хд размещены в нижней части трансформатора. Выводы Х, х1 и хд - заземляются.
Трансформатор относится к однофункциональным изделиям.
Рабочее положение трансформатора в пространстве - вертикальное.
Таблица 1 - Характеристики трансформатора напряжения эталонного ОМОН-HQ
| Характеристика | Значение |
| Номинальные напряжения, кВ - первичной обмотки - основной вторичной обмотки - дополнительной вторичной обмотки | 110/V3 0,1/V3 0,1 |
| Класс точности - основной вторичной обмотки - дополнительной вторичной обмотки | 0,1 3 |
| Номинальная мощность основной вторичной обмотки, В-А | 10 |
| Номинальная мощность дополнительной вторичной обмотки, В-А | 10 |
| Коэффициент мощности нагрузки | 1 |
| Номинальная частота, Гц | 50 |
| Схема и группа соединения обмоток | 1/1/1-0-0 |
| Габаритные размеры, мм, (высотахдлинахширина) | 1760x700x700 |
| Масса, кг | 750 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ 4.2 |
Знак утверждения типа наносится электрографическим методом на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Трансформатор напряжения 1 шт. (Зав. № QQ2)
Паспорт 1 экз.
осуществляется по ГОСТ 8.216-2Q11 «ГСИ. Трансформаторы напряжения. Методика поверки». Средства поверки: трансформатор напряжения измерительный эталонный NVOS (кл. т. 0,01), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).
Сведения отсутствуют.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения эталонным ОМОН-110
1. ГОСТ 23625-2001 Трансформаторы напряжения измерительные лабораторные. Общие технические условия.
2. ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ.
3. ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
- «выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании».
