| Номер в госреестре | 58461-14 |
| Наименование СИ | Меры для поверки систем лазерных координатно-измерительных Leica Absolute Tracker АТ401, Leica Absolute Tracker AT402, Leica Absolute Tracker AT901 |
| Обозначение типа СИ | Нет данных |
| Изготовитель | "Leica Geosystems AG" |
| Год регистрации | 2014 |
| Срок свидетельства | 15.09.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Меры для поверки систем лазерных координатно-измерительных Leica Absolute Tracker АТ401, Leica Absolute Tracker AT402, Leica Absolute Tracker AT901 (далее - меры) предназначены для поверки систем лазерных координатно-измерительных Leica Absolute Tracker АТ401, Leica Absolute Tracker AT402, Leica Absolute Tracker AT901.
Меры выпускаются 2 типов:

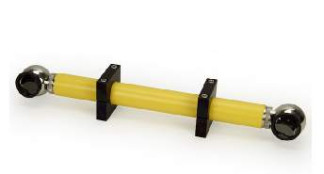

- Меры сборные со сферическими отражателями (Рисунок 1);
- Меры неразборные со сферическими отражателями (Рисунок 2).
Меры сборные с отражателями имеют вид стержня с отражателями на концах. Меры сборные с отражателями изготовлены из: инвара, нержавеющей стали, ударопрочного, грязеупорного и маслоупорного пластика'. Каждая часть сборной меры имеет серийный номер, длину и предел допускаемой абсолютной погрешности определения длины. Расстояние между центрами отражателей является длиной меры. В зависимости от длины сборная мера может содержать до 10 составных частей.
Меры неразборные с отражателями имеют вид стержня с отражателями на концах. Отражатели могут сниматься. Меры неразборные со сферами изготовлены из: инвара, анодированного алюминия, ударопрочного, грязеупорного и маслоупорного пластика. Расстояние между центрами отражателей является длиной меры.
Принцип действия мер основан на измерении расстояния между центрами отражателей и последующем определении отклонений измеренных величин от действительных значений.
А)
Г
Б)
Рисунок 2 - Общий вид мер неразборных с отражателями (а- мера без установленных отражателей, б- мера с установленными отражателями).
Таблица 1
| Характеристика | Меры сборные с отражателями | Меры неразборные с отражателями |
| Диапазон измерений длины, м | От 0,25 до 2,5 | 1,0 |
| Допускаемое отклонение от номинального значения длины, мм | ±0,8 (для каждой составной части меры) | ±1,5 |
| Пределы допускаемой абсолютной погрешности воспроизведения длины, мм | ±0,003 (для каждой составной части меры) | ±0,005 |
| Пределы допускаемой абсолютной погрешности воспроизведения длины сборной меры, мм | ±0,013 | - |
| Габаритные размеры мер: -Длина, мм -Ширина, мм -Высота, мм | От 250 до 2500 38.1 38.1 | 1000 50 90 |
| Масса мер, кг | 1,7 (без кейса), 4,1 (с кейсом) | 7,7 (с кейсом) |
| Условия эксплуатации: Диапазон рабочих температур, °С Относительная влажность воздуха, % | От +15 до +30 От 10 до 95 без конденсата | От +15 до +30 От 10 до 95 без конденсата |
Знак утверждения типа наносится на руководство по эксплуатации систем лазерных координатно-измерительных Leica Absolute Tracker АТ401, Leica Absolute Tracker AT402, Leica Absolute Tracker AT901 типографским способом и на системы методом наклейки.
В комплект поставки мер для поверки систем лазерных координатно-измерительных Leica Absolute Tracker АТ401, Leica Absolute Tracker AT402, Leica Absolute Tracker AT901 входят:
| Наименование | Количество | Примечание |
| Меры для поверки систем лазерных координатноизмерительных Leica Absolute Tracker АТ401, Leica Absolute Tracker AT402, Leica Absolute Tracker AT901 в кейсе | шт. | Модель и количество в соответствии с заказом |
| Паспорт | 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 58461-14 «Меры для поверки систем лазерных координатно-измерительных Leica Absolute Tracker АТ401, Leica Absolute Tracker AT402, Leica Absolute Tracker AT901. Методика поверки» утвержденным ФГУП «ВНИИМС» в январе 2014 г.
Лист № 4 Всего листов 4
Основные средства поверки: Координатно-измерительная машина с пределами допускаемой линейной погрешности ±(1,2+L/400) мкм, где L- измеряемый размер в мм.
Метод измерений изложен в документе «Меры для поверки систем лазерных координатно-измерительных Leica Absolute Tracker АТ401, Leica Absolute Tracker AT402, Leica Absolute Tracker AT901. Паспорт».
Нормативные и технические документы, устанавливающие требования к мерам для поверки систем лазерных координатно-измерительных Leica Absolute Tracker АТ401, Leica Absolute Tracker AT402, Leica Absolute Tracker AT901
Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 28 |
| Поверителей | 2 |
| Актуальность данных | 14.02.2026 |
