Измерители метеорологических параметров многофункциональные ИМПМ-ЯМАЛ, 58363-14

Назначение

Измерители метеорологических параметров многофункциональные ИМПМ - ЯМАЛ (далее - измерители ИМПМ-ЯМАЛ) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, метеорологической оптической дальности, высоты облаков.

Описание

Принцип действия измерителей ИМПМ-ЯМАЛ основан на измерении первичными измерительными преобразователями метеорологических параметров. Метеорологические параметры преобразуются в цифровой код преобразователями измерительными (контроллерами) и передаются по линиям связи (радиоканалу) в модуль управления, для обработки, отображения на дисплее оператора, регистрации и архивации.

Конструктивно измерители ИМПМ-ЯМАЛ построены по модульному принципу. Измерители ИМПМ-ЯМАЛ состоят из модуля измерения сбора и передачи данных, модуля управления, модуля преобразователей измерительных. Общий вид измерителей ИМПМ-ЯМАЛ представлен на рис.1.

Модуль управления состоит из ПЭВМ, монитора, линий связи, модемов, автономного программного обеспечения (ПО «ИМПМ-ЯМАЛ»), преобразователя атмосферного давления и вспомогательного коммуникационного оборудования. Модуль управления размещается в помещении служб метеорологического обеспечения.

Модули измерения сбора и передачи данных состоят из первичных измерительных преобразователей метеорологических параметров и вспомогательного оборудования. Первичные измерительные преобразователи расположены на траверсах, которые крепятся к метеорологической мачте, а также на отдельных стойках размещённых рядом с метеорологической мачтой. Состав первичных измерительных преобразователей представлен в таблице 2.

Модуль преобразователей измерительных состоит из вторичных преобразователей измерительных (контроллеров) и линий связи (радиоканалов), размещенных совместно с первичными измерительными преобразователями метеорологических параметров на метеорологической площадке.

Измерители ИМПМ-ЯМАЛ с автономным программным обеспечением «ИМПМ-ЯМАЛ» производят расчеты дополнительных параметров, таких как точка россы, боковая скорость ветра, тенденция атмосферного давления, видимость на ВПП.

Измерители ИМПМ-ЯМАЛ выпускаются в трех модификациях ИМПМ-ЯМАЛ-01, ИМПМ-ЯМАЛ-02, ИМПМ-ЯМАЛ- 03. Модификации измерителей ИМПМ-ЯМАЛ отличаются составом первичных измерительных преобразователей.

Измерители ИМПМ-ЯМАЛ могут работать как автономно, производя обеспечение информацией потребителей непосредственно, так и в составе автоматизированных метеорологических информационно-измерительных станций АМИИС-ЯМАЛ, АМИИС-ЯМАЛ-М.

Измерители ИМПМ-ЯМАЛ работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией измерители ИМПМ-ЯМАЛ имеют последовательные интерфейсы RS-232, RS-485. Дистанция подключения первичных измерительных преобразователей при использовании модемов (радиомодемов) составляет 8 км, по линиям связи до 1200 м.

Мсщуж шифгнш dHfA si

шщцвш данных

I*

АнРцннй

1Г

-

\

\

' К-Шурть

I |HEd~;hi

\

—i

-п

^=+

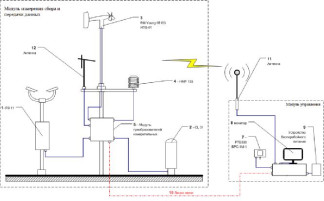

Рисунок 1. Внешний вид измерителей ИМПМ-ЯМАЛ.

1 - преобразователь метеорологической оптической дальности, 2 - преобразователь высоты облаков, 3 - преобразователь скорости и направления воздушного потока, 4 - преобразователь температуры и влажности воздуха, 5 - модуль преобразователей измерительных, 6 - модуль управления, 7 -преобразователь атмосферного давления, 8- монитор, 9 - устройство бесперебойного питания, 10 -

линии связи, 11, 12 -антенна.

Программное обеспечение

Измерители ИМПМ-ЯМАЛ имеют программное обеспечение «ИМПМ-ЯМАЛ», которое состоит из встроенного ПО «СопуеЛег» и автономного ПО «ИМПМ-ЯМАЛ» и является полностью метрологически значимым. Встроенное ПО («Converter») установлено в модуле преобразователей измерительных и обеспечивает сбор, обработку, передачу данных на ПК.

Автономное ПО «ИМПМ-ЯМАЛ» установлено в модуле центрального устройства и обеспечивает сбор, отображение, анализ, архивирование результатов измерений, создание и передачу метеорологических сообщений, самопроверку систем. Автономное ПО «ИМПМ-ЯМАЛ» состоит из программных модулей. Программные модули обеспечивают обработку информации от измерительных каналов измерителей и производят дополнительные расчеты такие как точка россы, боковая скорость ветра, тенденция атмосферного давления. Для идентификации программного обеспечения используются данные из таблицы 1.

Идентификационные данные программного обеспечения (Таблица 1)

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Состав первичных измерительных преобразователей в измерителях ИМПМ-ЯМАЛ. Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским методом и методом гравировки на пластину, которая крепится на модуль управления.

Комплектность

1. Измеритель ИМПМ - ЯМАЛ в составе: (комплектуется по заказу) 1 шт.

1.1 Модуль управления    1 шт.

1.2. Модуль измерения сбора и передачи данных    1 шт.

1.3 Модуль преобразователей измерительных    1 шт.

2. Руководство по эксплуатации АНДС.416136.001РЭ    1 шт.

4.    Методика поверки МП 2551-0132-2014    1 шт.

5.    Комплект ЗИП    1 шт.

Поверка

осуществляется по методике поверки МП 2551-0132-2014 «Измерители метеорологических параметров многофункциональные ИМПМ - ЯМАЛ», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.04.2014 года.

Перечень эталонов, применяемых при поверке:

1.    Государственный специальный эталон единицы скорости воздушного потока ГЭТ 150-2012, диапазон от 0,05 м/с до 100 м/с, диаметр рабочего участка 700 мм, расширенная неопределенность (коэффициент охват k=2) (0,00032+0,002V) м/с, диапазон от 0 до 360 градусов, погрешность ± 0,5 градуса.

2.    Комплект имитаторов КИ-01, диапазон от 20 до 999 об/мин, от 200 до 15000 об/мин, погрешность ± 1 об/мин, диапазон от 0 до 360 градусов, погрешность ± 1 градус.

3.    Барометр образцовый переносной БОП-1М-2, диапазон от 5 до 1100 гПа, погрешность ± 0,1 гПа.

4.    Термостат Quick Cal диапазон от минус 15 до 150°С, нестабильность поддержания с погрешностью ± 0,4 °С.

5.    Термометр сопротивления эталонный ЭТС-100, диапазон от минус 196°С до 660°С, погрешность ± 0,02 °С.

6.    Калибратор влажности HMK15, диапазон 11 %, 33 %, 75 %, 97 %, погрешность ±

1,3 %, ± 1,2 %, ± 1,5 %, ± 2,0%.

7.    Термогрометр ИВА-6Б, исполнение 2П, диапазон от 0 % до 98 %, погрешность ± 1

%.

8.    Камера климатическая Votsch VT7004, диапазон от минус 70 °С до 180 °С, нестабильность поддержания с погрешностью ± 2 °С.

9.    Климатическая камера КТК-3000, диапазон от минус 50 °С до 100 °С, нестабильность поддержания с погрешностью ± 2 °С; диапазон от 10 % до 98 %, нестабильность поддержания с погрешностью ± 3 %.

10.    Комплект поверочный FSA11, диапазон измерений метеорологической оптической дальности от 0 до 100 %, погрешность ± 3 %.

11.    Дальномер лазерный Leica DISTO A5, диапазон от 0,05 до 200 м, погрешность ± 2 мм в диапазоне от 0,05 до 30 м включительно, ± 10 мм в диапазоне свыше 30 до 200 м

12.    Комплекс ADAM-4000, диапазоны входных сигналов: ± 1 В, от 0 до 20 мА, погрешность по току 0,2 %; по напряжению 0,1 %.

Сведения о методах измерений

Приведены в руководстве по эксплуатации «Измеритель метеорологических параметров многофункциональный ИМПМ -ЯМАЛ».

Нормативные и технические документы, устанавливающие требования к измерителям метеорологических параметров многофункциональным ИМПМ - ЯМАЛ

1. ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

2.    ГОСТ 8.558-09 ГСИ. Государственная поверочная схема для средств измерений температуры.

3.    ГОСТ 8.547-09 ГСИ. Государственная поверочная схема для средств измерений влажности газов.

4.    ГОСТ 8.223-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7* 102...4000* 102 Па.

5.    ГОСТ 8.542-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока.

6.    ГОСТ 8.557-07 ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн 0,2 - 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2 - 20,0 мкм.

7.    ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.

8.    Технические условия «Измерители метеорологических параметров многофункциональные - ИМПМ-ЯМАЛ» ТУ-4313-026-46252540-2014.

Рекомендации к применению

осуществление деятельности в области гидрометеорологии.
