Государственный реестр средств измерений

Гироплатформы геодезические GYROMAT 3000, 58279-14

Гироплатформы геодезические GYROMAT 3000 (далее по тексту - гироплатформы) предназначена для измерений истинных азимутов ориентируемых направлений при проведении геодезических работ.
Документы
Карточка СИ
Номер в госреестре 58279-14
Наименование СИ Гироплатформы геодезические
Обозначение типа СИ GYROMAT 3000
Изготовитель "Deutsche Montan Technologie GmbH", Германия
Год регистрации 2014
Срок свидетельства 28.08.2019
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Гироплатформы геодезические GYROMAT 3000 (далее по тексту - гироплатформы) предназначена для измерений истинных азимутов ориентируемых направлений при проведении геодезических работ.

Описание

Принцип действия гироплатфрмы, основан на свойстве главной оси маятникового гироскопа совершать под влиянием суточного вращения Земли гармонические колебания («прецессировать»), из положения равновесия которых вычисляется плоскость истинного меридиана точки стояния гироплатформы. Положение равновесия чувствительного элемента гироскопа определяется автоматически по «точкам реверсии», в которых происходит изменение направления движения чувствительного элемента при гармонических колебаниях.

Для визуального наблюдения ориентируемых направлений на внешние цели и измерений углов между этими направлениями и направлением меридиана используется электронный тахеометр Leica серий ТБ11, ТБ15, TS30,TS50, или электронный теодолит Leica ТМ6100 (далее по тексту - теодолит), закрепленный на верхней части корпуса гироплатформы. Связь между компьютером гироплатформы и теодолитом осуществляется на программном уровне путем передачи сигналов через интерфейсный кабель.

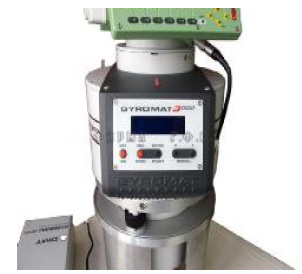

Конструктивно гироплатформа собрана в корпусе цилиндрической формы, на верхнем торце которого установлен теодолит. Основной частью гироплатформы является маятниковый гироскоп, с помощью которого определяется направление на истинный меридиан (направление на географический север). С противоположных сторон корпуса расположены две идентичных панели управления. Гироскоп поддерживается на ленточном подвесе внутри корпуса. К боковой поверхности корпуса прикреплены две идентичных панели с дисплеями для отображения измерительной и служебной информации, с кнопками управления прибором и двумя портами RS232 (один для соединения с теодолитом, другой - с внешним компьютером) и разъем для зарядки внутреннего аккумулятора. Гироплатформа имеет встроенный компьютер для вычислений углов между направлением на север и ориентируемыми направлениями.

Гироплатформа имеет три режима измерений, отличающихся точностью определения азимута и временем измерений.

ны

задней панели а - место пломбировки б - место нанесения наклейки со знаком утверждения типа

Программное обеспечение

Встроенное ПО предназначено для управления работой гироплатформы, включая ее внутреннее тестирование, обработки первичной измерительной информации и вычисления и индикации значений измеряемой величины.

Идентификационные данные ПО приведены в таблице 1. Таблица 1

Наименование

ПО

Иденти

фикационное

наименование

ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

Системное программное обеспечение Gyromat 3000

Firmware for Gyromat 3000

V_14.1084

07E19F715A367

C644944C61CE0F8B870

md5

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики системы приведены в таблице 2. Таблица 2

Наименование характеристики

Значение характеристики

Пределы допускаемой абсолютной погрешности измерения азимута, мгон (...'') Продолжительность измерений, мин, не более

Режим 1

Режим 2

Режим 3

± 3 (9,6) 10

± 30 (96) 2

± 15 (48) 5

Напряжение питания от источника постоянного тока, В: аккумулятор основной аккумулятор гироскопа

24

12

Рабочие условия эксплуатации:

0/'Ч

температура окружающего воздуха, С

от минус 11 до 50

Габаритные размеры (диаметрхвысота), мм, не более

215x330

Масса, кг, не более

11

Знак утверждения типа

наносится типографским способом в верхнем левом углу на руководство по эксплуатации GYROMAT 3000 РЭ и на корпус гироплатформы в виде наклейки.

Комплектность

Комплект поставки приведен в таблице 3. Таблица 3

- гироплатформа GYROMAT 3000 в комплекте с тахеометром серий TS11, TS15, TS30,TS50, или теодолитом Leica ТМ6100

1 шт.

- аккумулятор основной

1 шт.

- аккумулятор гироскопа

1 шт.

- устройство зарядное

1 шт.

- контейнер транспортировочный

1 шт.

- штатив

1 шт.

- отвес механический

1 шт.

- кабель передачи данных

1 шт.

- кабель для подключения к персональному компьютеру

1 шт.

- компакт-диск с документацией и электронными копиями РЭ

1 шт.

- руководство по эксплуатации GYROMAT 3000 РЭ

1 шт.

- методика поверки GYROMAT 3000. 001 МП

1 шт.

Поверка

осуществляется в соответствии с документом GYROMAT 3000. 001 МП «Гироплатформы геодезические GYROMAT 3000. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» в декабре 2013 г.

Основные средства поверки:

пункты эталонного астрономо-геодезического полигона, пределы допускаемой погрешности астрономических азимутов ± 1".

Сведения о методах измерений

«Гироплатформы геодезические GYROMAT 3000. Руководство по эксплуатации GYROMAT 3000 РЭ».

Нормативные и технические документы, устанавливающие требования к гироплатформам геодезическим GYROMAT 3000

РД 68-8.17-98. «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения», п. 9 «Локальная поверочная схема для средств измерений азимута направления».

Гироплатформа геодезическая GYROMAT 3000. Руководство по эксплуатации GYROMAT 3000 РЭ.

Техническая документация фирмы изготовителя.

Рекомендации к применению

При осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

Зарегистрировано поверок 55
Поверителей 24
Актуальность данных 08.12.2024
