Назначение

Модули измерительные MODA (далее - модули) предназначены для измерений напряжения постоянного тока, а также его преобразования в цифровой код.

Описание

Принцип действия модулей основан на измерении напряжения постоянного тока, его преобразовании в цифровой код с последующей передачей измерительной информации в приборный шкаф EMOS VMS.

Конструктивно модули выполнены в виде печатной платы, размещенной в герметичном пластиковом корпусе. Модули крепятся к раме электролизера на 4 крепежных винтах М4.

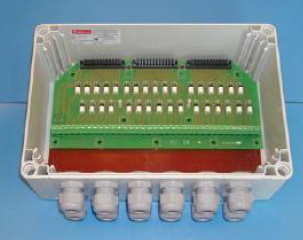

Внешний вид модулей измерительных MODA представлен на рисунке 1.

Технические характеристики

Рабочие условия эксплуатации:

Диапазон температуры окружающей среды, °С............................от минус 20 до плюс 60

Относительная влажность воздуха, %..........................................................от 5 до 95

Диапазон атмосферного давления, кПа..............................от 70 до 106 (без конденсации)

Напряжение питания, В...................................................................от 22 до 70 (пост.)

Комплектность

Модули измерительные MODA Паспорт

52 шт. 52 экз. 1 экз.

Методика поверки

Поверка

осуществляется в соответствии с документом МП 57969-14 «Модули измерительные MODA. Методика поверки», утвержденному ФГУП «ВНИИМС» в апреле 2014 г.

Основные средства поверки:

Калибраторы многофункциональные цифровые Additel 221R, 222R, 223R (ГР № 54357-13):

-    диапазон измерений напряжения постоянного тока от минус 30 до плюс 30 В, пределы допускаемой абсолютной погрешности ±(0,0001 иизм + 0,0015) В;

-    диапазон воспроизведения силы постоянного тока от 0 до плюс 22 мА, пределы допускаемой абсолютной погрешности ±(0,0002 1изм + 0,0011) мА.

Сведения о методах измерений

приведены в разделе 6 паспорта.

Нормативные и технические документы, устанавливающие требования к модулям измерительным MODA

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта (Комплекс по производству ПВХ ООО "РусВинил", Нижегородская область, Кстовский район, г. Кстово, Промзона).
