Анализаторы частиц лазерные Spectro LNF, 57594-14

Назначение

Анализаторы частиц лазерные Spectro LNF (далее - анализатор) предназначены для измерения счетной концентрации частиц в моторных, трансмиссионных маслах, гидравлических и других жидкостей на минеральной или синтетической основах.

Описание

Принцип действия основан на регистрации проекции частиц по принципу автоматического микроскопа на просвет. В качестве источника света в анализаторе используется лазерный светодиод.

Частицы, попадая в освещенный рабочий объем, проецируются на чип видеокамеры, видеокамера делает снимки рабочего объема. Программное обеспечение обрабатывает видео снимки, обнаруживает силуэты частиц, рассчитывает размерные характеристики частиц, определяет тип и форму частиц, подсчитывает частицы.

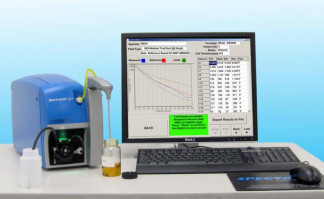

Конструктивно анализатор представляет собой лабораторный прибор, состоящий из CCD-камеры, рабочей ячейки толщиной 100 мкм, лазерного светодиода.

Видеокамера захватывает изображения силуэтов частиц в потоке масла, которое протекает через ячейку толщиной 100 мкм и сохраняет их в памяти компьютера. Обнаруженные объекты затем анализируются программным обеспечением на максимальный размер, эквивалентный диаметр площади проекции частицы и определяется форма частицы. По полученной форме частицы классифицируются по типам: механического изнашивания абразивный износ, усталостный износ, суровое скольжение, капли воды, пузырьки воздуха, волокна, не металлы.

Программное обеспечение

Анализатор оснащен программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.

Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Знак утверждения типа

наносится на боковую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по документу МП 24-241-2014 «ГСИ. Анализатор частиц лазерные Spectro LNF. Методика поверки», утвержденному ФГУП «УНИИМ» в марте 2014 г.

Эталонные средства измерений, используемые при поверке:

- стандартный образец счетной концентрации частиц в гидравлической жидкости ГСО 10358-2013 (счетная концентрация частиц от 5 до 1104 см-3, отн. погрешность от ± 2 % до ± 5 %).

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации.

Нормативные и технические документы, распространяющиеся на анализаторы частиц лазерные Spectro LNF

ГОСТ Р 8.606-2004 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов.

ГОСТ Р ИСО 11171-2012 Гидропривод объемный. Калибровка автоматических счетчиков частиц в жидкости.

ГОСТ 17216-2001 Чистота промышленная. Классы чистоты жидкостей. Техническая документация изготовителя «Spectro Incorporated», США.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
