| Номер в госреестре | 57582-14 |
| Наименование СИ | Мультиметры цифровые модульные |
| Обозначение типа СИ | NI PXI-4065, NI PXI-4070, NI PXI-4071, NI PXI-4072 |
| Изготовитель | Компания "National Instruments Corporation", США; Компания "National Instruments Corporation", Венгрия |
| Год регистрации | 2014 |
| Срок свидетельства | 01.04.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
Мультиметры цифровые модульные NI PXI-4065, NI PXI-4070, NI PXI-4071, NI PXI-4072 предназначены для измерения напряжения и силы постоянного и переменного тока, сопротивления на постоянном токе, частоты, электрической емкости и индуктивности.
Принцип действия основан на преобразовании аналогового входного сигнала в цифровой код посредством скоростного аналого-цифрового преобразования с применением масштабирующих усилителей, потенциометрических схем, прецизионных резисторов, и опорного генератора частоты. Входной канал изолирован от цепи электропитания и шины управления, управление режимами измерения производится с интерфейса пользователя, который может быть отображен в виде виртуальной панели либо дистанционно.
Модели в серии различаются количеством разрядов индикации и показателями точности измерений. Модель NI PXI-4072 отличается от модели NI PXI-4070 наличием режимов измерения электрической емкости и индуктивности.
Конструктивно мультиметры цифровые модульные NI PXI-4065, NI PXI-4070, NI PXI-4071, NI PXI-4072 представляют собой модуль стандарта PXI, устанавливаемый в слот базового блока (шасси) PXI. Шасси и устанавливаемый в него контроллер поставляются по отдельному заказу.

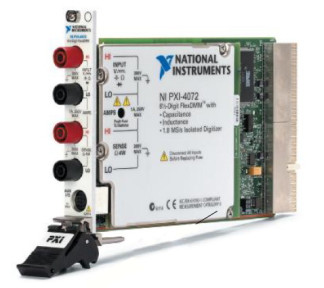

Общий вид мультиметров цифровых модульных NI PXI-4065, NI PXI-4070, NI PXI-4071, NI PXI-4072 с указанием места пломбирования показан на фотографии ниже. Пломбирование выполняется путем нанесения специальной краски под винт на боковой панели. Знак поверки в виде наклейки размещается в свободной части боковой экранирующей панели.
т о
По условиям эксплуатации мультиметры цифровые модульные NI PXI-4065, NI PXI-4070, NI PXI-4071, NI PXI-4072 соответствуют группе 2 ГОСТ 22261-94.
Программное обеспечение (драйвер “NI-DMM”) устанавливается на внешний контроллер с шиной PXI в базовом блоке (шасси). Управление режимами, задание параметров и функций представления измерительной информации могут производиться с виртуальной панели или дистанционно. Общие сведения о программном обеспечении приведены в таблице ниже._
| класс риска | «низкий» по Р50.2.077-2014 (класс риска “A” по WELMEC 7.2 для категории U) |
| идентификационное наименование | NI-DMM |
| идентификационный номер версии | 3.0 и выше |
| NIPXI-4065 | |||||||||
| ИЗМЕРЕН | [ИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ | ||||||||
| пределы измерений Du разрешение входное сопротивление | 100 мВ 100 нВ >10 ГОм; 10 МОм | 1 В 1 мкВ >10 ГОм; 10 МОм | 10 В 10 мкВ >10 ГОм; 10 МОм | 100 В 100 мкВ 10 МОм | 300 В | ||||
| 1 мВ | |||||||||
| 10 МОм | |||||||||
| пределы допускаемой основной погрешности измерения напряжения U при температуре 23 ± 5 °С | |||||||||
| ±(9-10'5 U + 3,540-5 Du) 1 | ± (9-10-5 U + 1,2^ 10-5 DU) | ±(1,1-10'4и + 1,2^ 10-5 Du) | ±(1,1-10'4и + 4-10-5 DU) | ||||||
| пределы допускаемой дополнительной погрешности на 1 °С в рабочем интервале температур | |||||||||
| ± (5-10 U + 2-10-6 Du) | ± (5-10-6 U + 1 • 10-6 Du) | ± (9^10-6 U + 1 • 10-6 Du) | |||||||
| ИЗ] | МЕРЕ | НИЕСИЛ | Ы ПОСТОЯННОГО ТОКА | ||||||
| пределы измерений Di | 10 мА 10 нА 60 мВ | 100 мА 100 нА 0,6 В | 1 А | 3 А | |||||
| разрешение | 1 мкА | 3 мкА | |||||||
| напряжение на внутреннем сопротивлении, не более | 0,35 В | 1 В | |||||||
| пределы допускаемой основной погрешности измерения силы тока I при температуре 23 ± 5 °С | |||||||||
| ± (5-10 I + 2-10-4 Di) | ± (5-10 I + 5^10-5 Di) | ±(1-10'31 + 1 • 10-4 Di) | ± (1,2-10 I + 2^10-4 Di) 2 | ||||||
| пределы допускаемой дополнительной погрешности на 1 °С в рабочем интервале температур | |||||||||
| ±(3-10'51 + 2-10-5 DI) | ±(3-10'51 + 5-10-6 DI) | ± (6,5-10 I + 1-10-5 DI) | ± (6,5-10 I + 240-5 DI) | ||||||
| ИЗМЕРЕНИЕ СОГ | РОТИВЛЕНИЯ по 2-х проводной и 4-х проводной схемам | ||||||||
| пределы измерений Dr | 100 Ом | 1 кОм | 10 кОм | 100 кОм | |||||
| разрешение | 100 мкОм | 1 мОм | 10 мОм | 100 мОм | |||||
| сила испытательного тока | 1 мА | 1 мА | 100 мкА | 10 мкА | |||||
| пределы допускаемой основной погрешности измерения сопротивления R при температуре 23 ± 5 °С | ||||||
| ±(1,1-10'4R + 4-10-5 Dr) | ± (1,Г10-4 R + 2-10-5 Dr) | |||||
| пределы допускаемой дополнительной погрешности на 1 °С в рабочем интервале температур | ||||||
| ± (8-10 R + 3 • 10-6 Dr) | ± (840-6 R + 1 • 10-6 Dr) | |||||
| пределы измерений Dr | 1 МОм | 10 МОмj | 100 МОмj | |||
| разрешение | 1 Ом | 10 Ом | 100 Ом | |||
| сила испытательного тока | 5 мкА | 500 нА | 500 нА | |||
| пределы допускаемой основной погрешности измерения сопротивления R при температуре 23 ± 5 °С | ||||||
| ± (1,25-10 R + 2,4-10-5 Dr) | ±(5-10 R + 2,4-10-5 Dr) | ± (8-10 R + 6^10-5 Dr) | ||||
| пределы допускаемой дополнительной погрешности на 1 °С в рабочем интервале температур | ||||||
| ±(1-10'5R + 1 • 10-6 Dr) | ±(3-10'5R + 2^10-6 Dr) | ± (4-10 R + 4^10-6 Dr) | ||||
| ИЗМ | ЕРЕНИЕ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ | |||||
| пределы измерений Du | 200 мВ | 2 В | 20 В | 300 В | ||
| входной импеданс: >1 МОм, < 150 пФ | ||||||
| пределы допускаемой осноЕ при температуре 23 ± 5 °С 4 от 10 до 40 Гц от 40 Гц до 20 кГц | ной погрешности измерения напряжения U ±(2-10'2 U+ 5-10'4 Du) ............................................................................................................................: (2-КГ Г • 5-КГ1 I)t )............................................................................................................................ | |||||
| от 20 до 50 кГц | : (3-КГ Г • 5-КГ1 I), ) | |||||
| от 50 до 100 кГц | : (1.5-10': Г • 8-КГ1 I), ) | |||||
| пределы допускаемой дополнительной погрешности на 1 °С в рабочем интервале температур | ||||||
| от 10 до 40 Гц от 40 Гц до 20 кГц от 20 до 50 кГц | ±(l-10'4U + 3-10'5 Du) ±(Н0“* U + 3-10'5 Du) ............................................................................................................................: (1-КГ1 Г • 3-10'5 I), )............................................................................................................................ | |||||
| от 50 до 100 кГц | : (2-КГ1 Г • 5-К)'5 I), ) | |||||
| ИЗ] | МЕРЕНИЕ С] | ИЛЫ ПЕРЕМЕННОГО ТОКА | ||||
| пределы измерений Di | 10 мА | 100 мА 500 мА 3 А | ||||
| входной импеданс: >1 МОм, < 150 пФ | ||||||
| пределы допускаемой основной погрешности измерения силы тока I при температуре 23 ± 5 °С3 | ||||||
| от 10 до 40 Гц | ± (2,1-10 I + 5-10 Di) | |||||
| от 40 Гц до 5 кГц | : (3-КГ I • 6-К)'1 1)0 | |||||
| пределы допускаемой дополнительной погрешности на 1 °С в рабочем интервале температур | ||||||
| от 10 до 40 Гц | ± (1,5-10 I + 3-10 Di) | |||||
| от 40 Гц до 20 кГц | : (1.5-К)'1 I • 3-10'1 Di) | |||||
Примечания к характеристикам NI PXI-4065:
1. с функцией компенсации смещения нуля
2. для значений > 1,2 А следует прибавить 6,5^ 10-4 I
3. только для 2-х проводной схемы
4. при значениях напряжения не менее 2 % от предела диапазона
| NIPXI-4070, NIPXI-4072 | ||||||||||
| ИЗМЕРЕН | ИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ | |||||||||
| пределы измерений Du | 100 мВ | 1 В | 10 В | 100 В | 300 В | |||||
| разрешение | 100 нВ | 1 мкВ | 10 мкВ | 100 мкВ | 1 мВ | |||||
| входное сопротивление | >10 ГОм; 10 МОм | > 10 ГОм; 10 МОм | >10 ГОм; 10 МОм | 10 МОм | 10 МОм | |||||
| пределы допускаемой основной погрешности измерения напряжения U при температуре 23 ± 5 °С (с автоподстройкой Self-Calibrate) | ||||||||||
| ±(4-10'5 U + 2-10-5 DU) 1 | ± (2,5^ 10-5 U + 640-6 DU) | ± (3,5-10 U + 640-6 DU) | ± (3,5-10 U + 240-5 DU) | |||||||
| пределы допускаемой дополнительной погрешности на 1 °С в рабочем интервале температур | ||||||||||
| без автоподстройки | ±(4-10'6 U + 5-10'6 Du) | ±(2-10'6 U + МО'6 Du) | ±(M0'6U + МО'6 Du) | ±(4-10'6 U + МО'6 Du) | ±(4-10'6 U + 3-10'6 Du) | |||||
| с автоподстройкой | ± (3-10-7 U + 3 • 10-7 Du) | |||||||||
| ИЗМЕРЕНИЕ СИЛЫ ПОСТОЯННОГО ТОКА | ||||||||||
| пределы измерений Di | 20 мА | 200 мА | 1 А | |||||||
| разрешение | 10 нА | 100 нА | 1 мкА | |||||||
| напряжение на внутреннем сопротивлении, не более | 20 мВ | 200 мВ | 800 мВ | |||||||
| пределы допускаемой основной погрешности измерения силы тока I при температуре 23 ± 5 °С | ||||||||||
| ± (4-10 I + 1,5^ 10-4 Di) | ± (4-10 I + 240-5 DI) | ± (5-10 I + 540-4 DI) | ||||||||
| пределы допускаемой дополнительной погрешности на 1 °С в рабочем интервале температур | ||||||||||
| ± (8-10 I + 1 • 10-6 Di) | ± (8-10 I + 240-7 Di) | ± (8-10 I + 440-7 Di) | ||||||||
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ (по 2-х проводной и 4-х проводной схемам) 2 | ||||||||||
| пределы измерений Dr | 100 Ом | 1 кОм | 10 кОм | 100 кОм | ||||||
| разрешение | 100 мкОм | 1 мОм | 10 мОм | 100 мОм | ||||||
| пределы допускаемой основной погрешности измерения сопротивления R при температуре 23 ± 5 °С (с автоподстройкой Self-Calibrate) | ||||||||||
| ± (8-10 R + 1 • 10-5 Dr) 3 | ± (8^10-5 R + 3-10-6 Dr) 3 | ± (8-10 R + 6^10-6 Dr) | ||||||||
| пределы допускаемой дополнительной погрешности на 1 °С в рабочем интервале температур | ||||||||||
| без автоподстройки | ± (8-10 R + МО'6 Dr) | ± (8-10-6 R + 1 • 10-7 Dr) | ± (8-10 R + 5-10'7 Dr) | |||||||
| с автоподстройкой | ± (8-КГ R + 1 • 10-6 Dr) | ± (8^10-7 R + 1 • 10-7 Dr) | : (8-КГ R + 540-7 Dr) | |||||||
| пределы измерений Dr | 1 МОм | 10 МОм | 100 МОм 4 | |||||||
| разрешение | 1 Ом | 10 Ом | 100 Ом | |||||||
| пределы допускаемой основной погрешности измерения сопротивления R при температуре 23 ± 5 °С | ||||||||||
| ± (9-10 R + 1 • 10-5 Dr) | ± (4-10 R + 1-10-5 Dr) | ± (6-10 R + 4^10-5 Dr) | ||||||||
| пределы допускаемой дополнительной погрешности на 1 °С в рабочем интервале температур | ||||||||||
| без автоподстройки | ± (8-10 R + МО'6 Dr) | ±(3-10'5R + 3-10'6 Dr) | ± (2-10 R + МО'6 Dr) | |||||||
| с автоподстройкой | ± (8-КГ R + 1 • 10-6 Dr) | ±(3-i6'5R + 3 • 10-6 Dr) | ±(2-i6'4R + М0-5 Dr) | |||||||
| ИЗМЕРЕН | ИЕ П | ВРЕМЕННОГО НА | ПРЯЖЕНИЯ | |||||||
| пределы измерений Du | 50 мВ | 500 мВ | 5 В | 50 В | 300 В | |||||
| разрешение | 100 нВ | 1 мкВ | 10 мкВ | 100 мкВ | 1 мВ | |||||
| входное сопротивление: не менее 1 МОм | ||||||||||
| входная емкость: не более 150 пФ | ||||||||||
| частота | пределы допускаемой основной погрешности измерения напряжения U при температуре 23 ± 10 °С | |||||||||
| от 1 Гц до 40 Гц | ±(1-10'3U + 4-10'4 Du)5 | ± (1-10-3 U + 1 • 10-4 Du) | ||||||||
| от 40 Гц до 20 кГц | : (5-10'' Г + 4-10'4 Du)5 | ± (540-4 U + 2-10-4 Du) | ||||||||
| от 20 кГц до 50 кГц | : (9-К)'1 i + 4-10'4 Du)5 | ± (940-4 U + 240-4 DU) | ||||||||
| от 50 кГц до 100 кГц | ± (5-Гб'3 U + 8-10'4 Du)5 | ± (5-10-3 U + 2^10-4 DU) | ±(5-10 U + 5-10'4 Du)6 | |||||||
| от 100 кГц до 300 кГц | : (З-ю'Ч: + 1-10-3 DU) 5 | ± (340-2 U + 540-4 DU) | ||||||||
| частота | пределы допускаемой дополнительной погрешности на 1 оС в рабочем интервале температур | |||||||||
| от 1 Гц до 100 кГц | ± (1-10-5 U + 1-10-5 DU) | |||||||||
| от 100 кГц до 300 кГц | ± (М0-4 U + 1 • 10-4 DU) | - | ||||||||
| ИЗМЕРЕНИЕ СИЛЫ ПЕРЕМЕННОГО ТОКА | ||||||||||
| пределы измерений Di | 10 мА | 100 мА | 1 А | |||||||
| разрешение | 10 нА | 100 нА | 1 мкА | |||||||
| пределы допускаемой погрешности измерения силы тока I на частотах от 1 Гц до 5 кГц | ||||||||||
| ± (440-4 I + 240-4 Di) 7 | ± (5-10 I + 2-10-4 Di) | |||||||||
| пределы допускаемой дополнительной погрешности на 1 оС в рабочем интервале температур: ± (1-10-5 I + 1-10-6 Di) | ||||||||||
| ИЗМЕРЕНИЕ ЧАСТОТЫ И ПЕРИОДА | ||||||||||
| диапазон напряжения на входе: от 50 мВ до 300 В | ||||||||||
| диапазон измерений частоты от 1 Гц до 500 кГц, периода от 2 мкс до 1 с | ||||||||||
| пределы допускаемой относительной погрешности: ± 0,01 % | ||||||||||
| ИЗМЕРЕНИЕ ЭЛЕКТРИЧЕСКОМ ЕМКОСТИ (модель NI PXI-4 | 072) | ||||||||||
| пределы измерений | 300 пФ | 1 нФ | 10 нФ | 100 нФ | |||||||
| разрешение DC | 0,05 пФ | 0,1 пФ | 1 пФ | 10 пФ | |||||||
| 8 частота | 3 кГц | ||||||||||
| сила тока, скз | 160 нА | 330 нА | 3,30 мкА | ||||||||
| 9 подключение | параллельное | ||||||||||
| пределы допускаемой основной погрешности измерения емкости С при температуре 23 ± 10 °С | |||||||||||
| ± (1,5-10 С + 5 • 10-3 DC) | ± (1>10-3 C + 1 • 10-3 DC) | ||||||||||
| пределы допускаемой дополнительной погрешности на 1 °С в рабочем интервале температур | |||||||||||
| ±(1-10'4С + 2,5-10-4 DC | ±(1-10_/ + 340-5 | ‘С DC) | ± (М0-4 C + М0-5 Dc) | ||||||||
| пределы измерений | 1 мкФ | 10 мкФ | 100 мкФ | 1000 мкФ | 10000 мкФ | ||||||
| разрешение | 100 пФ | 1 нФ | 10 нФ | 100 нФ | 1 мкФ | ||||||
| 8 частота | 1 кГц | 91 Гц | |||||||||
| сила тока, скз | 100 мкА | 1 мА | |||||||||
| 9 подключение | последовательное | ||||||||||
| пределы допускаемой основной погрешности при температуре 23 ± 10 °С | |||||||||||
| ± (1,8-10 С + МО'3 Dc) | |||||||||||
| пределы допускаемой дополнительной погрешности на 1 °С в рабочем интервале температур | |||||||||||
| ±(1-10'4С + 1-10 Dc) | |||||||||||
| ИЗМЕРЕНИЕ ИНДУКТИВНОСТИ (модель NI PXI-4072) | |||||||||||
| пределы измерений Dl | 10 мкГн | 100 мкГн | 1 мГн | 10 мГн | 100 мГн | ||||||
| разрешение | 1 нГн | 10 нГн | 100 нГн | 1 мкГн | 10 мкГн | ||||||
| 8 частота | 30 кГц | 3 кГц | 273 Гц | ||||||||
| сила тока, скз | 330 мкА | 3,3 мкА | 33 мкА | ||||||||
| пределы допускаемой основной погрешности измерения индуктивности L при температуре 23 ± 10 °С | |||||||||||
| ± (5-10 L + 1 • 10-2 Dl) | ± (240-3 L + 1 • 10-3 Dl) | ± (1,5-10-3 L + 1 • 10-3 Dl) | |||||||||
| пределы допускаемой дополнительной погрешности на 1 °С в рабочем интервале температур | |||||||||||
| ± (1-10-4 L + 1 • 10-4 Dl) | ±(1-10'4Ь + 1 • 10-5 Dl) | ± (5^10-5 L + М0-5 Dl) | |||||||||
| пределы измерений Dl | 1 Гн | 10 Гн | |||||||||
| разрешение | 100 мкГн | 1 мГн | |||||||||
| 8 частота | 273 Гц | ||||||||||
| сила тока, скз | 3,3 мкА | 330 нА | |||||||||
| пределы допускаемой основной погрешности измерения индуктивности L при температуре 23 ± 10 оС: ± (1,8-10-3 L + 1 • 10-3 DL) | |||||||||||
| пределы допускаемой дополнительной погрешности на 1 оС в рабочем интервале температур: ± (7-10-5 L + 1-10-5 Dl) | |||||||||||
| ИЗМЕРЕНИЕ | ПЕРЕМЕННОГО НАПРЯЖЕНИ | Я В РЕЖИМЕ ИЗОЛИРОВАЛИ | ЮГО АЦП | ||||
| пределы измерений | 50 мВ | 500 мВ | 5 В | 50 В | 300 В | ||
| входное сопротивление | > 10 ГОм; 10 МОм | > 10 ГОм; 10 МОм | > 10 ГОм; 10 МОм | 10 МОм | 10 МОм | ||
| входная емкость: не более 150 пФ | |||||||
| неравномерность АЧХ на частотах до 20 кГц, типовое значение: не более - 0,03 дБ | |||||||
| полоса пропускания по уровню - 3 дБ, типовое значение: от 0,8 Гц до 300 кГц | |||||||
| ИЗМЕРЕНИЕ СИЛЫ ПЕРЕМЕННОГО ТОКА В РЕЖИМЕ ИЗОЛИРОВАННОГО АЦП | |||||||
| пределы измерений | 20 мА | 200 мА | 1 А | ||||
| разрешение | 10 нА | 100 нА | 1 мкА | ||||
| напряжение на внутреннем сопротивлении, не более | 20 мВ | 200 мВ | 800 мВ | ||||
| неравномерность АЧХ на частотах до 20 кГц, типовое значение: не более - 0,01 дБ | |||||||
| полоса пропускания по уровню - 3 дБ, типовое значение | 430 кГц | 400 кГц | |||||
Примечания к характеристикам NI PXI-4070, NI PXI-4072:
1. с компенсацией начального смещения нуля
2. для 2-х проводной схемы к указанным значениям основной погрешности следует добавить 200 мОм, или выполнить обнуление начального смещения
3. в режиме компенсации начального смещения нуля
4. только для 2-х проводной схемы
5. при напряжении не менее 2 мВ
6. типовое значение при U > 150 В и UF > 1,5 10 В Гц (F - значение частоты)
7. при силе тока не менее 0,2 мА
8. номинальное значение частоты источника тока
9. вид присоединения измеряемой емкости по умолчанию
| NI PXI-4071 | |||||
| ИЗМЕРЕНИЕ ПОСТОЯН | НОГО НАПРЯЖЕНИЯ | ||||
| пределы измерений Du | 100 мВ | 1 В | 10 В | 100 В | 1000 В |
| разрешение | 10 нВ | 100 нВ | 1 мкВ | 10 мкВ | 100 мкВ |
| входное сопротивление | > 10 ГОм; 10 МОм | >10 ГОм; 10 МОм | > 10 ГОм; 10 МОм | 10 МОм | 10 МОм |
| пределы допускаемой основной погрешности измерения напряжения U при температуре 23 ± 5 °С (с автоподстройкой Self-Calibrate) | |||||
| ±(2-10'5 U + 8-10-6 Du) 1 | ± (1,5-10 U + 2,1 • 10-6 Du) | ± (1,2-10 U + 5 • 10-7 Du) | ±(2-10'5 U + 2-10-6 Du) | ±(2-10'5 U + 5-10-7 Du) 2 | |
| пределы допускаемой дополнительной погрешности на 1 °С в рабочем интервале температур | |||||
| без автоподстройки | ±(3-10'6U + 2-10'6 Du) | ±(2-10'6 U + 2-10'7 Du) | ±(3-10'7U + 2-10'8 Du) | ±(4-10'6 U + 2-10'7 Du) | ±(3-10'6U + 2-10'8 Du) |
| с автоподстройкой | ± (3-КГ Г + 1 • 10-6 Du) | ± (3-КГ Г + 1 • 10-7 Du) | : (3-КГ Г + 1-10-8 Du) | ± (3-КГ Г + 1 • 10-7 Du) | : (3-КГ Г + 1 • 10-8 Du) |
| ИЗМЕРЕНИЕ СИЛЫ ПОСТОЯННОГО ТОКА | |||||||||||
| пределы измерений Di | 1 мкА | 10 мкА | 100 мкА | 1 мА | 10 мА | 100 мА | |||||
| разрешение | 1 пА | 10 пА | 100 пА | 1 нА | 10 нА | 100 нА | |||||
| напряжение на внутр. сопрот. | < 50 мВ | < 500 мВ | < 60 мВ | < 60 мВ | < 60 мВ | < 100 мВ | |||||
| пределы допускаемой основной погрешности измерения силы тока I при температуре 23 ± 5 °С | |||||||||||
| ± (3,5-10 I + 4-10-5 Di) | ± (3,5-10 I + 1,5^10-5 Di) | ± (1-10-4 I + 2^10-5 Di) | ±(1,1-10'41 + 2-10-5 Di) | ± (1,65-10 I + 240-5 Di) 3 | |||||||
| пределы допускаемой дополнительной погрешности на 1 °С в рабочем интервале температур | |||||||||||
| ± (2>10-5 I + 7-10-7 Di) | ±(1-10'5I + 540-7 Di) | ± (4-10 I + 5^10-7 Di) | ± (1,2-10 I + 5^10-7 Di) | ± (1,5-10 I + 5^10-7 Di) | |||||||
| пределы измерений Di | 1 А | 3 А | |||||||||
| разрешение | 1 мкА | 1 мкА | |||||||||
| напряжение на внутр. сопрот. | < 250 мВ | < 700 мВ | |||||||||
| пределы допускаемой основной погрешности измерения силы тока I при температуре 23 ± 1 °С | |||||||||||
| ± (2,9-10 I + 2-10-5 Di) | ± (4.4-10 I + 3^10-5 Di) | ||||||||||
| пределы допускаемой дополнительной погрешности на 1 °С в рабочем интервале температур | |||||||||||
| ± (1,1-10 I + 5-10 Di) | |||||||||||
| ИЗМЕРЕНИЕ СОПРОТИ | ВЛЕНИЯ (по 2-х проводной и 4-х проводной схемам) 4 | ||||||||||
| пределы измерений Dr | 100 Ом 5 | 1 кОм 5 | 10 кОм 5 | 100 кОм 5 | 1 МОм | ||||||
| разрешение | 10 мкОм | 100 мкОм | 1 мОм | 10 мОм | 100 мОм | ||||||
| сила измерит. тока | 1 мА | 100 мкА | 10 мкА | ||||||||
| макс. измерит. напряжение | 100 мВ | 1 В | 10 В | ||||||||
| пределы допускаемой основной погрешности измерения сопротивления R при температуре 23 ± 5 °С (с автоподстройкой Self-Calibrate) | |||||||||||
| ± (5,6-10 R + 4-10'6 Dr) | ± (4,8^ 10-5 R + 5• 10-7 Dr) | ±(5-10 R + 5-10'7 Dr) | ± (5,2-10 R + 5-10'7 Dr) | ||||||||
| пределы допускаемой дополнительной погрешности на 1 °С в рабочем интервале температур | |||||||||||
| без автоподстройки | ± (6-10 R + 1,2-10'7 Dr) | ± (540-6 R + 5-10-8 Dr) | |||||||||
| с автоподстройкой | : (8'КГ R + 1,2^10-7 Dr) | ± (840-7 R + 5^10-7 Dr) | ± (3-10 R + 5-10-7 Dr) | ||||||||
| пределы измерений Dr | 10 МОм | 100 МОм 6 | 5 ГОм 6 7 | ||||||||
| разрешение | 1 Ом | 10 Ом | |||||||||
| пределы допускаемой основной погрешности измерения сопротивления R при температуре 23 ± 5 °С | |||||||||||
| ± (9-10 R + 1-10-5 Dr) | R < 30 МОм: ± (3,6-10-4 R + 6-10-5 Dr) | R > 30 МОм: ± (2-10-3 R + 2-10-5 Dr) | ±(5-10 R + 2-10-7 Dr) | ||||||||
| пределы допускаемой дополнительной погрешности на 1 °С в рабочем интервале температур | |||||||||||
| ± (2-10 R + 1-10-6 Dr) | ± (6-10 R + 2-10-5 Dr) | ± (2,5-10 R + 6-10-6 Dr) | ± (2,5-10 R + 2-10-7 Dr) | ||||||||
| ИЗМЕРЕ! | НИЕ ПЕРЕМЕН] | НОГО НАПРЯЖЕНИЯ | |||||||||
| пределы измерений Du | 50 мВ | 500 мВ | 5 В | 50 В | 700 В | ||||||
| разрешение | 100 нВ | 1 мкВ | 10 мкВ | 100 мкВ | 1 мВ | ||||||
| входное сопротивление: не менее 10 МОм; входная емкость: не более 90 пФ | |||||||||||
| частота | пределы допускаемой основной погрешности измерения напряжения U при температуре 23 ± 5 °С | ||||||||||
| от 1 Гц до 40 Гц | ±(1-10'3U + 2-10-4 Du) 8 | ± (1-10-3 U + 5-10-5 Du) | |||||||||
| от 40 Гц до 20 кГц | ± (5-10-4 U + 2-10'4 Du)8 | ± (5-10-4 U + 5-10-5 Du) | ± (6-10-4 U + 1 • 10-4 Du) | ||||||||
| от 20 кГц до 50 кГц | ±(7-10'4 U + 2-10'4 Du)8 | ± (6-10-4 U + 1 • 10-4 Du) | ± (9-10-4 U + 2-10-4 Du) | ||||||||
| от 50 кГц до 100 кГц | ±(3-10'3 и + 2-10'4 Du)8 | ± (2-10-3 U + 1 • 10-4 Du) | ± (3 • 10-3 U + 2-10-4 Du) 7 | ||||||||
| от 100 кГц до 300 кГц | ± (7-10'3 U + 1 • 10-3 Du) 8 | ± (7-10-3 U + 5-10-4 Du) 9 | ± (2-10-2 U + 5-10-2 Du) | ||||||||
| частота | пределы допускаемой дополнительной погрешности на 1 оС в рабочем интервале температур | ||||||||||
| от 1 Гц до 40 Гц | ± (1-10-5 U + 2-10-6 Du) | ||||||||||
| от 40 Гц до 20 кГц | ± (1-10-5 U + 2-10-6 DU) | ± (3-10-5 U + 2-10-6 DU) | |||||||||
| от 20 кГц до 50 кГц | ± (1-10-5 U + 1 • 10-5 DU) | ± (1,2^ 10-4 U + 1-10-5 DU) | |||||||||
| от 50 кГц до 100 кГц | ± (1-10-5 U + 110-5 Du) | ± (4,5•Ю-4 U + 1-10-5 Du) | |||||||||
| от 100 кГц до 300 кГц | ± (1-10-4 U + 1 • 10-4 Du) | ±(1-10'3U + 1-10-4 Du) | - | ||||||||
| ИЗМЕРЕНИЕ СИ | [ЛЫ ПЕРЕМЕННОГО Т | ЮКА | |||||||||
| пределы измерений Di разрешение напряжение на внутр. сопрот. | 100 мкА 100 п А | 1 мА ........................1.....нА....................... < 60 мВ | 10 мА 10 нА | 100 мА 100 нА < 100 мВ | 1 А 1 мкА < 250 мВ | 3 А 1 мкА < 700 мВ | |||||
| пределы допускаемой основной погрешности измерения силы тока I в диапазоне частот от 1 Гц до 20 кГц при температуре 23 ± 5 °С | |||||||||||
| ±(3-10'41 + 2-10-4 Di) 10 | ±(1-10'41 + 2-10-4 Di) | ±(1,1-10'41 + 2-10-4 Di) | ± (2-10 I + 2-10-4 Di) | ± (4-10 I + 2-10-4 Di) | ±(1-10'31 + 2-10-4 Di) | ||||||
| пределы допускаемой дополнительной погрешности на 1 °С в рабочем интервале температур | |||||||||||
| ± (2-10 I + 2-10-6 DI) | ±(1-10'51 + 1 • 10-6 DI) | ±(2-10'51 + 2-10-6 DI) | ±(1-10'5I + 2-10-6 DI) | ± (2-10 I + 2-10-6 DI) | ±(2-10 I + 1-10-6 DI) | ||||||
ИЗМЕРЕНИЕ ЧАСТОТЫ И ПЕРИОДА
диапазон напряжения на входе: от 50 мВ до 700 В
диапазон измерения частоты: от 1 Гц до 500 кГц
диапазон измерения периода: от 2 мкс до 1 с
пределы допускаемой относительной погрешности: ± 0,01 %
ИЗМЕРЕНИЕ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ В РЕЖИМЕ ИЗОЛИРОВАННОГО АЦП
пределы измерений_
100 мВ
1 В
10 В
100 В
1000 В
> 10 ГОм; 10 МОм
> 10 ГОм; 10 МОм
> 10 ГОм; 10 МОм
входное сопротивление
10 МОм
10 МОм
входная емкость: не более 90 пФ
нижняя граница полосы пропускания по уровню - 3 дБ, типовое значение: 0,7 Гц верхняя граница полосы пропускания по уровню - 3 дБ, типовое значение
340 кГц
335 кГц
325 кГц
280 кГц
245 кГц
неравномерность АЧХ на частотах до 20 кГц не более, типовое значение
- 0,014 дБ
- 0,05 дБ
ИЗМЕРЕНИЕ СИЛЫ ПЕРЕМЕННОГО ТОКА В РЕЖИМЕ ИЗОЛИРОВАННОГО АЦП
пределы измерений
100 мкА
1 мА
10 мА
100 мА
1 А
3 А
падение напряжения на внутреннем сопротивлении, скз
< 60 мВ
< 100 мВ
< 250 мВ
< 700 мВ
неравномерность АЧХ на частотах до 20 кГц, не более, типовое значение
± 0,42 дБ
± 0,01 дБ
полоса пропускания по уровню - 3 дБ типовое значение
42 кГц
450 кГц
Примечания к характеристикам NI PXI-4071:
1. с компенсацией начального смещения нуля
2. для U > 300 В значение погрешности увеличить на 25Л0-6 • (U/1000)2
3. для I > 2 А значение погрешности увеличить на 3 • 10-4 I
4. для 2-х проводной схемы следует выполнить обнуление начального смещения
5. в режиме компенсации начального смещения нуля
6. для 2-х проводной схемы
7. типовое справочное значение
8. при напряжении не менее 1 мВ
9. при частоте более 200 кГц дополнительная погрешность 0,1 % от предела
10. для I > 9 мкА
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| потребляемая мощность от шасси PXI, не более | |
| NI PXI-4065 | 3 Вт |
| NI PXI-4070, NI PXI-4072 | 12 Вт |
| NI PXI-4071 | 8 Вт |
| габаритные размеры (глубина х толщина х высота), мм | 216 х 20 х 130 |
| масса, не более | |
| NI PXI-4065 | 352 г |
| NI PXI-4070 | 340 г |
| NI PXI-4071 | 314 г |
| NI PXI-4072 | 370 г |
| рабочие условия эксплуатации | |
| температура окружающей среды | от + 0 до + 55 °С |
| относительная влажность воздуха при температуре до + 40 °С | до 95 % |
| условия транспортирования и хранения | |
| температура окружающей среды | от - 40 до + 70 °С |
| относительная влажность воздуха без конденсата | от 5 до 95 % |
Знак утверждения типа наносится на боковую панель корпуса в виде наклейки, и на титульный лист руководства по эксплуатации типографским способом.
| наименование и обозначение | кол-во |
| мультиметр цифровой модульный NI PXI-4065, NI PXI-4070, NI PXI-4071, NI PXI-4072 | 1 шт. по заказу |
| комплект кабелей | 1 шт. |
| компакт-диск с документацией и программным обеспечением | 1 шт. |
| руководство пользователя | 1 шт. |
| методика поверки МП 053/551-2014 | 1 шт. |
осуществляется по документу МП 053/551-2014 «Мультиметры цифровые модульные NI PXI-4065, NI PXI-4070, NI PXI-4071, NI PXI-4072. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 05.05.2014 г.
Средства поверки:
| Калибратор многофункциональный Fluke 5720A | |||
| воспроизведение постоянного напряжения U | |||
| предел диапазо- | пределы допускаемой по- | предел диапазо- | пределы допускаемой по- |
| на | грешности | на | грешности |
| 220 мВ | ± (7,540-6 U + 0,4 мкВ) | 22 В | ± (3,5-10-6 U + 4 мкВ) |
| 2,2 В | ± (5-10-6 U + 0,7 мкВ) | 220 В | ± (5-10-6 U + 40 мкВ) |
| 11 В | ± (3,540-6 U + 2,5 мкВ) | 1100 В | ± (6,5-10-6 U + 400 мкВ) |
| воспроизведение силы постоянного тока I | |||
| предел диапазо | пределы допускаемой по | предел диапазо | пределы допускаемой по |
| на | грешности | на | грешности |
| 220 мкА | ± (4-10-5 I + 6 нА) | 220 мА | ± (4,5^ 10-5 I + 0,7 мкА) |
| 2.2 мА | ± (3,5^ 10-5 I + 7 нА) | 2.2 А | ± (8-10-5 I + 12 мкА) |
| 22 мА | ± (3,540-5 I + 40 нА) | ||
| воспроизведение сопротивления R | |||
| значение сопро | пределы допускаемой по | значение сопро | пределы допускаемой по |
| тивления | грешности | тивления | грешности |
| 0 Ом | ± 40 мкОм | 100; 190 кОм | ± 11 • 10-6 R |
| 1; 1,9 Ом | ± 95-10-6 R | 1; 1.9 МОм | ± 2,1 • 10-5 R |
| 10; 19 Ом | ± 23-10-6 R | 10 МОм | ± 4-10-5 R |
| 100; 190 Ом | ± 10-10-6 R | 19 МОм | ± 4,7-10-5 R |
| 1; 1,9; 10; 19 кОм | ± 8,540-6 R | 100 МОм | ± 1 • 10-4 R |
| воспроизведение переменного напряжения U | |||
| предел диапазона и пределы допускаемой погрешности | |||
| частота | 220 мВ | 2,2 В | 22 В |
| от 10 до 20 Гц | ± (2,4-10-4 U + 12 мкВ) | ± (2,4-10-4 U + 40 мкВ) | ± (2,4-10-4 U + 400 мкВ) |
| от 20 до 40 Гц | ± (9-10-5 U + 7 мкВ) | ± (9-10-5 U + 15 мкВ) | ± (9-10-5 U + 150 мкВ) |
| от 40 Гц до 20 кГц | ± (4,5^ 10-5 U + 7 мкВ) | ± (4,5•Ю-5 U + 8 мкВ) | ± (4,5-10-5 U + 50 мкВ) |
| от 20 до 50 кГц | ± (2-10-4 U + 7 мкВ) | ± (7,5-10-5 U + 10 мкВ) | ± (7,5-10-5 U + 100 мкВ) |
| от 50 до 100 кГц | ± (4,6-10-4 U + 17 мкВ) | ± (1,1-10-4 U + 30 мкВ) | ± (1-10-4 U + 200 мкВ) |
| от 100 до 300 кГц | ± (9-10-4 U + 20 мкВ) | ± (4,2-10-4 U + 80 мкВ) | ± (2,75-10-4 U + 600 мкВ) |
| частота | 220 В | 1100 В | |
| от 10 до 20 Гц | ± (2,4-10-4 U + 4 мВ) | - | |
| от 20 до 40 Гц | ± (9-10-5 U + 1,5 мВ) | ± (3-10-4 U + 16 мВ) | |
| от 40 Гц до1 кГц | ± (5,2^ 10-5 U + 0,6 мВ) | ± (7-10-4 U + 3,5 мВ) | |
| от 1 до 20 кГц | ± (5,2-10-5 U + 0,6 мВ) | - | |
| от 20 до 50 кГц | ± (8-10-5 U + 1 мВ) | - | |
| от 50 до 100 кГц | ± (1,5-10-4 U + 2,5 мВ) | - | |
| от 100 до 300 кГц | ± (9-10-4 U + 16 мВ) | - | |
| воспроизведение силы переменного тока I | |||
| предел диапазона и пределы допускаемой погрешности | |||
| частота | 220 мкА | 2,2 мА | 22 мА |
| от 10 до 20 Гц | ± (3-10-4 I + 20 нА) | ± (3-10-4 I + 50 нА) | ± (3-10-4 I + 500 нА) |
| от 20 до 40 Гц | ± (2-10-4 I + 12 нА) | ± (2-10-4 I + 40 нА) | ± (2-10-4 I + 400 нА) |
| от 40 Гц до 1 кГц | ± (1,4-10-4 I + 10 нА) | ± (1,4-10-4 I + 40 нА) | ± (1,4-10-4 I + 400 нА) |
| от 1 до 5 кГц | ± (3,5-10-4 I + 15 нА) | ± (2,4-10-4 I + 130 нА) | ± (2,4-10-4 I + 700 нА) |
| от 5 до 10 кГц | ± (1,3-10-3 I + 80 нА) | ± (1,3-10-3 I + 800 нА) | ± (1,3-10-3 I + 6 мкА) |
| частота | 220 мА | 2,2 А | |
| от 10 до 20 Гц | ± (3-10-4 I + 5 мкА) | - | |
| от 20 до 40 Гц | ± (2-10-4 I + 4 мкА) | ± (3,2-10-4 I + 40 мкА) | |
| от 40 Гц до 1 кГц | ± (1,4-10-4 I + 3 мкА) | ||
| от 1 до 5 кГц | ± (2,4-10-4 I + 4 мкА) | ± (5-10-4 I + 100 мкА) | |
| от 5 до 10 кГц | ± (1,3-10-3 I + 12 мкА) | ± (8-10-3 I + 200 мкА) | |
| Генератор сигналов произвольной формы Tektronix AFG3021C | |||
| пределы допускаемой погрешности воспроизведения частоты: ± (1 • 10-6 + 1-10-6-N), N - количество лет после выпуска или заводской подстройки | |||
| Меры емкости образцовые Р597 (для модели NI PXI-4072) с протоколом поверки | |||
| пределы допускаемой погрешности воспроизведения емкости 300 пФ, 1 нФ; 10 нФ, 100 нФ; 1 мкФ: ± 0,1 % | |||
| Магазин емкости Р5025 (для модели NI PXI-4072) с протоколом поверки | |||
| класс точности: 0,5 в диапазоне от 1 до 111 мкФ | |||
Методы измерений изложены в руководстве пользователя.
Нормативные документы, устанавливающие требования к мультиметрам цифровым модульным NI PXI-4065, NI PXI-4070, NI PXI-4071, NI PXI-4072
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ Р 8.648-2008. Государственная поверочная схема для средств измерений переменного
2 9
электрического напряжения до 1000 В в диапазоне частот от 1-10" до 2-10 Гц.
ГОСТ 8.022-91. ГСИ. Государственный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16 ^ 30 А.
ГОСТ 8.028-86. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
МИ 1940-88. ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 • 10-8 до 25 А в диапазоне частот от 20 до 1 • 106 Гц.
ГОСТ 8.371-80. ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 1273 |
| Поверителей | 32 |
| Актуальность данных | 24.10.2025 |
