| Номер в госреестре | 57392-14 |
| Наименование СИ | Преобразователи напряжения измерительные аналого-цифровые модульные |
| Обозначение типа СИ | NI PXIe-4300, NI PXIe-4353 |
| Изготовитель | Компания "National Instruments Corporation", Венгрия |
| Год регистрации | 2014 |
| Срок свидетельства | 01.04.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи напряжения измерительные аналого-цифровые модульные NI PXIe-4300, NI PXIe-4353 предназначены для измерения напряжения в электрических цепях, в том числе с выхода первичных измерительных преобразователей различных величин.
Принцип действия основан на аналого-цифровом преобразовании входного напряжения в цифровой код. Значения измеряемого напряжения отображаются в различных форматах в окнах программ, предназначенных для использования с данным типом преобразователей.
Преобразователи напряжения измерительные аналого-цифровые модульные NI PXIe-4300, NI PXIe-4353 выполнены в виде модуля с лицевой панелью, имеющей сигнальные разъемы, и соединитель для установки в шасси National Instruments с шиной PXI Express. Внешний вид показан на фотографии ниже.
1

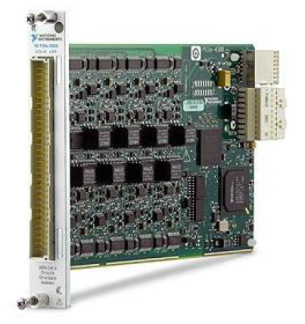

фотография - общий вид NI PXIe-4300, NI PXIe-4353
По условиям эксплуатации преобразователи напряжения измерительные аналогоцифровые модульные NI PXIe-4300, NI PXIe-4353 соответствуют группе 3 ГОСТ 22261-94.
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации.
Общие сведения о программном обеспечении приведены в таблице ниже.
| уровень защиты | «низкий» (класс риска А) по WELMEC 7.2 |
| идентификационное наименование | NI-DAQmx |
| идентификационный номер версии | 9.2.0 и выше |
| Количество измерительных каналов | |
| NI PXIe-4300 | 8 |
| NI PXIe-4353 | 32 |
| разрядность аналого-цифрового преобразователя | |
| NI PXIe-4300 | 16 бит |
| NI PXIe-4353 | 24 бит |
| пределы диапазонов входного напряжения | |
| NI PXIe-4300 | ± 1;±2;±5;± 10 В |
| NI PXIe-4353 | ± 80 мВ |
| входное сопротивление | |
| NI PXIe-4300 | не менее 1 ГОм |
| NI PXIe-4353 | 20 МОм |
| максимальная скорость отсчетов | |
| NI PXIe-4300 | 2,5-10 /с |
| NI PXIe-4353 | 90/с |
| пределы допускаемой основной погрешности измерения напряжения | |
| при температуре (23 ± 5) С | |
| _ , | |
| на пределе ± 10 В | ± (1,3 10-4 • U + 1,2 мВ) |
| на пределе ± 5 В | ± (1,3 10-4 • U + 0,8 мВ) |
| на пределе ± 2 В | ± (1,4-Ю"4 • U + 0,5 мВ) |
| на пределе ± 1 В | ± (1,5- Ю~4 • U + 0,45 мВ) |
| _2 | ± (4-10 1 ■ U + 2 мкВ) |
| пределы допускаемой дополнительной погрешности измерения напряжения в рабочем | |
| диапазоне температур | |
| NI PXIe-4300 | |
| на пределе ± 10 В | ± (1,65 10~5 • U + 100 мкВ)/оС |
| на пределе ± 5 В | ± (1,6510_5 • U + 50 мкВ)/оС |
| на пределе ± 2 В | ± (1,6510_5 • U + 22 мкВ)/оС |
| на пределе ± 1 В | ± (1,65- Ю~5 • U + 11 мкВ)/°С |
| NI PXIe-4353 | : (1.5-10 5 ■ Г • 50 нВ)/'С |
| габаритные размеры (высота х глубина х толщина), мм | 160x100x20 |
| масса, не более | |
| NI PXIe-4300 | 148 г |
| NI PXIe-4353 | 139 г |
| потребляемая мощность от шасси, не более | |
| NI PXIe-4300 | 10,8 Вт |
| NI PXIe-4353 | 4,3 Вт |
Примечание 1. температура при заводской калибровке 23 оС, рабочая температура в пределах ± 1 оС от температуры при автокалибровке (Self-Cal), усреднение по 10000 отсчетам. примечание 2. температура при заводской калибровке 23 оС, скорость отсчетов 1/с, с функцией автоматической установки нуля (Autozero).
| Рабочие условия применения | группа 3 ГОСТ 22261-94 |
| температура окружающей среды | от 0 до + 55 °С |
| относительная влажность воздуха | от 10 до 90 % без конденсата |
| условия хранения и транспортирования | |
| температура окружающей среды | от - 40 до + 71 °С |
| относительная влажность воздуха | от 5 до 95 % без конденсата |
| электромагнитная совместимость | по ГОСТ Р 51522-99 |
| безопасность | по ГОСТ Р 52319-2005 |
Знак утверждения типа наносится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| наименование и обозначение | кол-во |
| преобразователь напряжения измерительный аналого-цифровой модульный NI PXIe-4300, NI PXIe-4353 | 1 шт. по заказу |
| компакт-диск CD драйвером NI-DAQmx с документацией | 1 шт. |
| руководство пользователя | 1 шт. |
| блок терминальный TB-4300 (для NI PXIe-4300) TB-4353 (для NI PXIe-4353) | 1 шт. по заказу |
| методика поверки МП 046/551-2014 | 1 шт. |
осуществляется по документу МП 046/551-2014 «Преобразователи напряжения измерительные аналого-цифровые модульные NI PXIe-4300, NI PXIe-4353», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 12.03.2014 г.
Средства поверки
| средство поверки и требования к его метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
| калибратор постоянного напряжения относительная погрешность установки постоянного напряжения от 70 мВ до 10 В не более ± 0,004 % | калибратор многофункциональный Fluke 5720A относительная погрешность установки постоянного напряжения от 70 мВ до 10 В не более ± 0,0014 % |
Методы измерений изложены в разделах руководства пользователя.
Нормативные документы, устанавливающие требования к преобразователям напряжения измерительным аналого-цифровым модульным NI PXIe-4300, NI PXIe-4353
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерения постоянного электрического напряжения и электродвижущей силы.
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 423 |
| Поверителей | 20 |
| Актуальность данных | 08.06.2025 |
