| Номер в госреестре | 57301-14 |
| Наименование СИ | Системы лазерной центровки и измерения взаимного расположения поверхностей |
| Обозначение типа СИ | TKSA |
| Изготовитель | "SKF (U.K.) Limited", Великобритания |
| Год регистрации | 2014 |
| Срок свидетельства | 14.05.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы лазерной центровки и измерения взаимного расположения поверхностей серии TKSA (далее системы) предназначены для измерений линейного перемещения и отклонений от соосности валов и других узлов промышленных агрегатов; измерений отклонений от плоскостности, прямолинейности, перпендикулярности и параллельности осей.
Системы серии TKSA выпускаются четырех модификаций TKSA 31, TKSA 41, TKSA 60, TKSA 80 различающихся конструкцией основных блоков, погрешностью, а также назначением.
Системы серии TKSA являются портативными переносными системами, основными модулями которых являются два измерительных блока со встроенными инклинометрами, дисплейный блок, крепежные приспособления разных конструкций.
В системах серии TKSA используется два измерительных блока, каждый из которых имеет источник лазерного излучения и детектор. При повороте валов на угол 180о положение лучей лазеров на поверхности детекторов меняется в зависимости от имеющегося плоско-параллельного и углового относительного смещения валов. Результаты измерений этого смещения обрабатываются в блоке-дисплее и выводятся на экран в виде действительных значений отклонений от соосности и значений для корректировки положения опор одной из машин. Поскольку вычисления производятся в реальном масштабе времени, коррекция положения сочлененных машин осуществляется также в реальном масштабе времени.
Дисплейные блоки имеют прочный корпус и разработаны для использования в цеховых условиях. В них встроены модули беспроводной связи для обмена данными с измерительными блоками системы. Дисплейные блоки систем TKSA снабжены ЖК-дисплеем, не бликующим при естественном освещении, подсветкой, а также клавишной панелью для ввода данных. В дисплейных блоках используются литий-ионные или аккумуляторные батареи. Последние способны обеспечить до 10 часов непрерывной работы системы. Блоки снабжены также резервной батареей, которая способна сохранять настройки на время замены основного аккумулятора (максимум 2 минуты).
Системы серии TKSA имеют функцию проверки плотности прилегания опор к фундаменту с помощью щупа (функция проверки «мягкой лапы»).
После выполнения измерений результаты центровки отображаются на экране. Их можно скопировать и вставить в документы, хранящиеся на ПК. В результатах отображается начальное состояние оборудования и его состояние после коррекции, а также значения допусков и перемещений.
Система TKSA 41 в отличие от TKSA 31 оснащена камерой и беспроводным интерфейсом Bluetooth для связи с измерительными блоками.

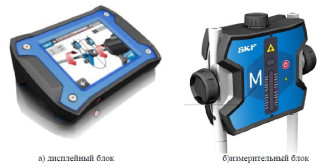

а) дисплейный блок б)измерительный блок
I
Программное обеспечение предназначено для управления системами серии TKSA, а также для получения, отображения и сохранения результатов измерений.
| Таблица | ||||
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Microsoft Windows CE 6.00 | Microsoft Windows CE 6.00 | V 1.0х | - | - |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Защита программного обеспечения системы лазерной центровки и измерения взаимного расположения поверхностей серии TKSA соответствует уровню «А» по МИ 3286-2010
| Модель системы | TKSA 31 | TKSA 41 | TKSA 60 | TKSA 80 |
| Назначение | Центровка машин с горизонтальной осью, проверка «мягкой лапы» | Центровка машин с горизонтальной осью, проверка «мягкой лапы», проверка допуска, хранение результатов | Центровка машин с горизонтальной и вертикальной осью, проверка «мягкой лапы», изменяемый пользователем допуск, подбор калибровочных пластин, быстрый шаблон | Центровка машин с горизонтальной и вертикальной осью, проверка «мягкой лапы», проверка допуска, подбор калибровочных пластин, быстрый шаблон |
| Тип лазера | диодный | |||
| Класс лазера | 2 | |||
| Длина волны,нм | 635 | |||
| Мощность лазера, не более, мВт | 1 | |||
| Диапазон измерений линейного перемещения, мм | 28 | 36 | ||
| Пределы допускаемой погрешности измерений линейного перемещения | ±5 мкм | ±10 мкм | ||
| Допускаемое отклонение от соосности измерительных блоков | ± 0,1° | |||
| Расстояние, на котором производится измерение, м | <3 | < 10 | ||
| Дискретность отсчета, мм | 0,01 | |||
| Диаметры центрируемых валов, мм | От 30 до 150 | До 300 | ||
| Условия эксплуатации: -диапазон рабочих температур, °С -относительная влажность, не более, % | От 0 до 40 От 10 до 90 | 0т-10 до +50 От 10 до 90 | ||
| Масса системы, включая кейс, кг, не более | 5,2 | 7,3 | 7,64 | |
| Питание -измерительный блок -блок дисплея | Li-ion аккумулятор Li-ion аккумулятор | Li-ion аккумулятор Li-ion аккумулятор | 2TMAA Алкалиновые или Li-ion аккумуляторы и внешний блок питания | 2TMAA Алкалиновые или Li-ion аккумуляторы и внешний блок питания |
| Габаритные размеры блоков, мм: -длина -ширина -высота | Измерительный блок | Блок дисплея | Измерительный блок | Блок дисплея |
| 96 | 200 | 96 | 234/236 | |
| 83 | 140 | 83 | 132/160 | |
| 36 | 53 | 36 | 48/53 | |
| Класс защиты | IP 65 | |||
Знак утверждения типа наносится на дисплейный блок системы методом наклейки и на руководство по эксплуатации типографским методом.
Таблица 3
| Наименование комплектующих | TKSA 31 | TKSA 41 | TKSA 60 | TKSA 80 |
| Измерительный блок | 2 | 2 | 2 | 2 |
| Дисплейный блок (включая батареи) | 1 | 1 | 1 | 1 |
| Механические крепления на валы | 2 | 2 | 2 | 2 |
| Цепные крепления с фиксаторами | 2 | 2 | 4 | 4 |
| Рулетка | 1 | 1 | 1 | 1 |
| Стойки 4ТМ90 мм и 4ТМ 150 мм | 4 | 4 | 4 | 4 |
| Ключ | 1 | 1 | 1 | 1 |
| USB кабель | 1 | 1 | 1 | 1 |
| CD с руководством по эксплуатации | 1 | 1 | 1 | 1 |
| Сертификат калибровки | 1 | 1 | 1 | 1 |
| Обучающее видео | 1 | 1 | 1 | 1 |
| Инклинометр | 2 | 2 | 2 | 2 |
| Зарядное устройство для дисплейного блока | 1 | 1 | 1 | 1 |
| Отвертка | - | - | 1 | 1 |
| Упаковочный кейс | 1 | 1 | 1 | 1 |
| Методика поверки | 1 | 1 | 1 | 1 |
осуществляется в соответствии с документом МП 57301-14 «Системы лазерной центровки и измерения взаимного расположения поверхностей серии TKSA. Методика поверки», утвержденным ФГУП «ВНИИМС» 01 августа 2013 г.
Перечень основных средств поверки: трехкоординатная измерительная машина UPMC 850 CARAT с погрешностью измерений ±(1,7+L/300) мкм, где L- измеряемый размер в мм.
Методы измерений изложены в Руководстве по эксплуатации на соответствующую модификацию системы.
Нормативные и технические документы, устанавливающие требования к системам центровки и измерения взаимного расположения поверхностей серии TKSA:
Техническая документация фирмы - изготовителя.
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 .50 м и длин волн в диапазоне 0,2 ... 50 мкм»
Выполнение работ по оценке соответствия промышленной продукции и иных объектов обязательным требованиям, установленным законодательством Российской Федерации.
