| Номер в госреестре | 57031-14 |
| Наименование СИ | Счетчики жидкости |
| Обозначение типа СИ | J5150 Flange DIN PN 16 |
| Изготовитель | "VAF Instruments", Нидерланды |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Счётчики жидкости J5150 Flange DIN PN 16 предназначены для измерения объёма различных нефтепродуктов, протекающих по трубопроводу.
Принцип работы счётчиков жидкости J5150 Flange DIN PN 16 основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объёму жидкости, прошедшему через счётчик.
Конструктивно счётчики жидкости J5150 Flange DIN PN 16 состоят из первичного преобразователя расхода и механического сумматора, размещенных раздельно.
Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость, при этом, последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на механический сумматор. Значения объёма жидкости, прошедшей через счётчик, в механическом сумматоре индицируется на роликовом счётном устройстве.
Для защиты от несанкционированного доступа и изменения метрологических характеристик пломбируется крышка механического сумматора.

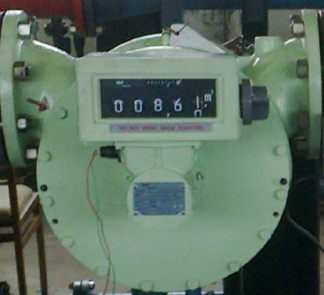

Внешний вид счётчиков жидкости J5150 Flange DIN PN 16 представлен на рисунке 1.
Таблица 1 - Основные метрологические и технические характеристики
| Наименование характеристик | Значения характеристик |
| Диапазон объёмного расхода жидкости, м3/ч | от 27,6 до 276 |
| Диаметр условного прохода, мм | 150 |
| Пределы допускаемой относительной погрешности измерений объёма жидкости, % | ±0,25 |
| Максимальное давление измеряемой среды, МПа | 1,0 |
| Диапазон вязкости жидкости мм /с (сСт) | от 0,55 до 2000 |
| Диапазон температуры измеряемой среды, °С | от минус 15 до плюс 120 |
| Диапазон температуры окружающей среды, °С | от минус 55 до плюс 60 |
| Габаритные размеры, не более, мм: высота ширина длина | 490 603 550 |
| Масса, кг, не более | 240 |
| Средний срок службы, лет | 12 |
нанесен на переднюю панель корпуса механического сумматора в виде наклейки и титульный лист паспорта типографским способом.
Таблица 2 - Комплектность
| №п | Наименование | Количество |
| 1 | Первичный преобразователь расхода | 1 шт. |
| 2 | Механический сумматор | 1 шт. |
| 3 | Паспорт | 1 экз. |
осуществляется в соответствии с ГОСТ 8.451-81 «ГСИ. Счётчики жидкости камерные. Методы
и средства поверки».
При поверке применяются следующие средства измерений:
- установка поверочная для поверки методом измерения объёма (для жидкостей с вязкостью до 36 сСт, диапазон расходов от 27,6 до 276 м3/ч, пределы допускаемой погрешности не более ±0,08 %;
- установка поверочная для поверки методом измерения массы (для жидкостей с вязкостью от 36 до 300 сСт, диапазон расходов от 27,6 до 276 м3/ч, пределы допускаемой погрешности не более ±0,04 %.
отсутствуют.
Нормативные и технические документы, устанавливающие требования к счётчикам жидкости J5150 Flange DIN PN 16
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».
Техническая документация фирмы «VAF Instruments», Нидерланды.
Осуществление торговли и товарообменных операций
| Зарегистрировано поверок | 115 |
| Поверителей | 40 |
| Актуальность данных | 25.07.2025 |
