| Номер в госреестре | 56958-14 |
| Наименование СИ | Масс-спектрометры с индуктивно связанной плазмой |
| Обозначение типа СИ | 7900 ICP-MS и 8800 Triple Quad |
| Изготовитель | "Agilent Technologies", Япония; Фирма "Agilent Technologies Singapore Pte. Ltd.", Сингапур |
| Год регистрации | 2014 |
| Срок свидетельства | 14.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Масс-спектрометры с индуктивно связанной плазмой моделей 7900 ICP-MS и 8800 Triple Quad предназначены для измерения содержания элементов и их отдельных изотопов в растворах, продуктах питания, почвах, металлах и их сплавах, биологических образцах и т.д. методом количественного масс-спектрального анализа в соответствии с аттестованными и стандартизованными методами (методиками) измерений.
Принцип действия масс-спектрометров основан на определении положительно заряженных ионов, образовавшихся в процессе ионизации изотопов элементов в аргоновой индуктивно связанной плазме, возбуждаемой высокочастотным электромагнитным полем.
Управляемые и контролируемые компьютером масс-спектрометры состоят источника ионов - блока индуктивно связанной плазмы, системы ионных линз, вакуумной системы, квадру-польного масс-фильтра и детектора ионов.
Источник ионов масс-спектрометров состоит из радиочастотного генератора с базовой частотой 27,12 МГц, узла ввода образца, который включает в себя горелку, распылительную камеру, распылитель и перистальтический насос. Оптимальное положение плазменной горелки автоматически настраивается компьютерной системой управления.
Исследуемый образец с помощью перистальтического насоса подается в распылитель и затем в виде аэрозоля транспортируется потоком аргона в плазму. Под действием высокой температуры вещества, содержащиеся в образце, испаряются, распадаются на атомы и ионизируются. Ионы отделяются от фотонов и нейтральных частиц путем изменения траектории их движения на 90 градусов в линзе-дефлекторе и после прохождения системы ионной оптики попадают в квадрупольный масс-фильтр. В масс-фильтре осуществляется разделение ионов в соответствии с отношением массы к заряду. Регистрация ионов осуществляется с помощью высокочувствительного электронного умножителя имеющего высокую линейность в рабочем диапазоне концентраций.
Модель 7900 ICP-MS выпускаются с одним масс-фильтром (Single Quad). Модель 8800 Triple Quad построена по принципу тандемной масс-спектрометрии и содержит три последовательно установленных масс-фильтра, что позволяет использовать режим МС/МС.

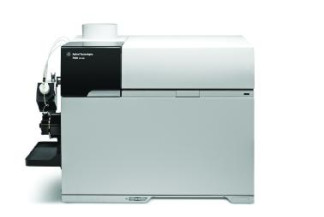

Внешний вид масс-спектрометров приведен на рисунках 1 и 2.
Масс-спектрометры оснащены автономным ПО, которое управляет работой прибора и собирает, отображает, обрабатывает и хранит полученные данные.
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| MassHunter Workstation Software for ICP-MS | MassHunte Workstation Software for ICP-MS | от В.01.02 до В.09.99 | B52E6D03A843097DC8D4 DBACCCD9E377 (для версии В.01.02) | MD5 |
| MassHunter 4.1 Workstation Software for ICP-MS | MassHunter 4.1 Workstation Software for ICP-MS | от C.01.01 до C.09.99 | F81CC3089D264284E1F7B CA857C0F69E (для версии C.01.01) | MD5 |
К метрологически значимой части ПО MassHunter Workstation Software for ICP-MS (для версии Win7 32 бит) относится файл IcpInstControl.exe
К метрологически значимой части ПО MassHunter 4.1 Workstation Software for
ICP-MS ( для версии Win7 64 бит) относится файл IcpInstControl .exe. Метрологически значимая часть ПО выполняет следующие функции:
- сбор и обработка данных, поступающих с детектора масс-спектрометра;
- обсчет результатов измерений;
- сохранение результатов измерений на жестком диске ПК.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при их нормировании.
| Значение характеристики | ||
| Наименование характеристики | 7900 ICP-MS | 8800 Triple Quad (в режиме МС) |
| Диапазон массовых чисел, а.е.м. | от 2 до 260 | от 2 до 260 |
| Разрешение в стандартном режиме на 10 % высоты пика, а.е.м., не более | 1,0 | 1,0 |
| Чувствительность (без подачи газа-реактанта), имп/с/(мг/дм ), не менее: - литий (7Li) 88 - стронций ( Sr) /209-г) * \ - висмут ( Bi) | 40х106 300х106 130х106 | 80х106 350х106 200х106 |
| Относительное СКО выходного сигнала(1), %, не более | 4,0 | 4,0 |
| Уровень фонового сигнала на массе 9 а.е.м (без подачи газа-реактанта), имп/с, не более | 2,0 | 0,3 |
| Относительная интенсивность сигнала оксидных ионов (153BaO+/137Ba+), %, не более | 3,0 | 1,5 |
| Потребляемая мощность, кВ-А, не более | 5,3 | |
| Габаритные размеры (ДхШхВ), мм, не более | 600x730x595 | 620x1060x620 |
| Масса, кг, не более | 100 | 143 |
| Напряжение питания переменного тока частотой (50±1 Гц), В | 220+22-33 | |
| Срок службы, лет, не менее | 8 | |
| Наработка на отказ, ч, не менее | 8000 | |
| Условия эксплуатации: | ||
| o/-4 -диапазон температур окружающей среды, C | от +15 до +30( ) | |
| -диапазон относительной влажности, %, не более | 80 | |
| -диапазон атмосферного давления, кПа | от 84 до 106,7 | |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую панель корпуса масс-спектрометра в виде наклейки.
- масс-спектрометр;
- руководство по эксплуатации;
- методика поверки МП-242-1665-2013.
осуществляется по документу МП-242-1665-2013 «Масс-спектрометры с индуктивно связанной плазмой моделей 7900 ICP-MS и 8800 Triple Quad. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 25.12.2013 года.
Основные средства поверки: стандартные образцы водных растворов ионов висмута (ГСО 8463-2003), стронция (ГСО 7145-95/7147-95) и лития (ГСО 10229-2013).
( ) для n=10 при концентрации контрольных элементов (Li, Sr, Bi) не менее чем в 1000 превышающей предел обнаружения. (2)
с изменением не более 2 oC в час.
приведены в документе «Масс-спектрометры с индуктивно связанной плазмой моделей 7900 ICP-MS и 8800 Triple Quad. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к масс-спектрометрам с индуктивно-связанной плазмой моделей 7900 ICP-MS и 8800 Triple Quad
техническая документация фирмы-изготовителя.
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
