| Номер в госреестре | 56689-14 |
| Наименование СИ | Измерители крутящего момента силы цифровые |
| Обозначение типа СИ | ALPHA |
| Изготовитель | "Desoutter", Великобритания |
| Год регистрации | 2014 |
| Срок свидетельства | 04.03.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измерители крутящего момента силы цифровые ALPHA предназначены для измерений крутящего момента силы.
Принцип действия измерителей крутящего момента силы цифровых ALPHA основан на измерении электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительных элементах. Электрические сигналы разбаланса поступают в измерительный усилитель, где осуществляется их преобразование и обработка, с выводом значений на устройство индикации.
Конструктивно измерители крутящего момента силы цифровые ALPHA выполнены в корпусе прямоугольной формы, изготовленной из стали высокой прочности, на верхней плоскости которого расположено присоединительное гнездо, дисплей и кнопки для управления.
Конструкция корпуса измерителей крутящего момента силы цифровых ALPHA обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Измерители крутящего момента силы цифровые ALPHA выпускаются в шести модификациях и отличаются диапазонами измерений крутящего момента силы. Пример обозначения модификации ALPHA D1, где: ALPHA - тип по каталогу производителя, D -обозначение модификаций последнего поколения, 1 - верхний предел измерений крутящего момента силы в Нм.

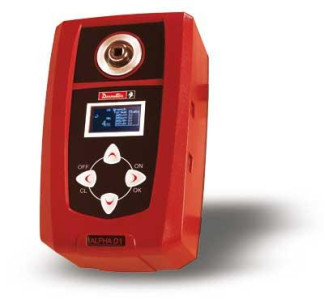

Общий вид измерителя крутящего момента силы цифрового ALPHA представлен на рисунке 1.
| Техническая характеристика | Значение характеристики / Модификация | |||||
| ALPHA 1 | ALPHA 5 | ALPHA 11 | ALPHA D1 | ALPHA D5 | ALPHA D16 | |
| Диапазон измерений крутящего момента силы, Н-м | 0,11-1,1 | 0,56-5,65 | 1,13-11,3 | 0,1-1 | 0,5-5 | 1,6-16 |
| Пределы допустимой относительной погрешности измерений крутящего момента силы, % | ± 1 | |||||
| Дискретность показаний дисплея, Нм | 0,001 | |||||
| Г абаритные размеры ДхШхВ, мм, не более | 110х185х50 | 106х180х70 | ||||
| Масса, кг, не более | 2 | 0,95 | ||||
наносится на боковую поверхность корпуса измерителя крутящего момента силы цифрового ALPHA в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
1. Измеритель крутящего момента силы цифровой ALPHA...........1шт.
2. Руководство по эксплуатации (РЭ)........................................1шт.
3. Методика поверки МП ТИнТ 132-2013 ................................ 1 шт.
4. Дополнительные адаптеры...........................по отдельному заказу
осуществляется по документу МП ТИнТ 132-2013 «Измерители крутящего момента силы цифровые ALPHA. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» в апреле 2013 г.
Основное поверочное оборудование - установки для измерений крутящего момента силы, диапазон измерений (0,1 - 16) Нм, относительная погрешность ± 0,1 %.
приведены в документе «Измерители крутящего момента силы цифровые ALPHA. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к измерителям крутящего момента силы цифровым ALPHA
Техническая документация фирмы «Desoutter», Великобритания.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
| Зарегистрировано поверок | 47 |
