| Номер в госреестре | 56675-14 |
| Наименование СИ | Датчики весоизмерительные тензорезисторные |
| Обозначение типа СИ | DSB2, BCL |
| Изготовитель | "CAS Corporation", Республика Корея |
| Год регистрации | 2014 |
| Срок свидетельства | 15.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

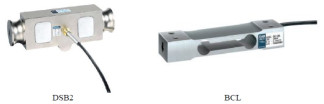

Датчики весоизмерительные тензорезисторные DSB2, BCL (далее датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый электрический измерительный сигнал.
Конструктивно датчики состоят из упругого элемента, наклеенных на него тензорези-сторов, соединенных в мостовую схему и присоединительных элементов.
Конструкция датчиков обеспечивает герметичность измерительного элемента.
Вид нагрузки датчиков DSB2, BCL - сдвиговая деформация. Датчики изготавливаются из никелированной стали (DSB2) и анодированного алюминия (BCL).
Принцип действия датчиков основан на изменении электрического сопротивления тен-зорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Модификации и исполнения датчиков отличаются способом нормирования метрологических характеристик, наибольшими пределами измерения, числом поверочных интервалов и конструкцией упругого элемента датчика.
Обозначение модификаций весоизмерительных датчиков DSB2 имеет вид DSBX1-X2,
где:
Х1 - обозначение модификации «2» или «II».
X2 - обозначение максимальной нагрузки в тоннах.
Обозначение модификаций весоизмерительных датчиков BCL имеет вид BCL-X1, где:
X1 - обозначение максимальной нагрузки в тоннах.
Таблица 1 - Метрологические и технические характеристики датчиков весоизмерительных тензоре-зисторных DSB2_
| Модель | DSB2-10 | DSB2-20 (DSBII- 40KLB) | DSB2-25 | DSB2-30 | DSB2-40 | DSB2-50 |
| Максимальная нагрузка (Emax), т | 10 | 20 | 25 | 30 | 40 | 50 |
| Класс точности по ГОСТ Р 8.726-2010 | C3 | |||||
| Максимальное число поверочных интервалов, (nmax) | 3000 | |||||
| Минимальная нагрузка, (Emin), т | 0 | |||||
| Значение поверочного интервала, V, кг | Emax/nmax | |||||
| Минимальный поверочный интервал, (Vmin) | Emax/6000 | |||||
| Номинальный относительный выходной сигнал, мВ/В | 3 | |||||
| Доля от пределов допускаемой погрешности весов pLC | 0,7 | |||||
| Предел допустимой нагрузки C^imX % от Emax | 150 | |||||
| Обозначение по влажности | CH | |||||
| Напряжение питания, В | 10 ... 15 | |||||
| Входное сопротивление, Ом | 800±40 | |||||
| Выходное сопротивление, Ом | 700±7 | |||||
| Особые предельные значения температуры, °C | -40 ... +40 | |||||
| Габаритные размеры, мм | 210x76x49 | 292x88x49 | 368x119x 74 | |||
| Масса, не более, кг | 4,5 | 4,5 | 6,5 | 6,5 | 6,5 | 8,5 |
Таблица 2 - Метрологические и технические характеристики датчиков весоизмерительных тензоре-зисторных BCL_
| Модель | BCL- 6L | BCL- 10L | BCL- 15L | BCL- 20L | BCL- 30L | BCL- 60L | BCL- 100L | BCL- 150L | BCL- 200L |
| Максимальная нагрузка (E^ax), кг | 6 | 10 | 15 | 20 | 30 | 60 | 100 | 150 | 200 |
| Класс точности по ГОСТ Р 8.726-2010 | D1, C3 | D1 | |||||||
| Максимальное число поверочных интервалов, (nmax) | 1000, 3000 | 1000, 3000 | 1000, 3000 | 1000, 3000 | 1000, 3000 | 1000 | 1000 | 1000 | 1000 |
| Минимальная нагрузка, (Emin), т | 0 | ||||||||
| Значение поверочного интервала, V, кг | Emax/nmax | ||||||||
| Минимальный поверочный интервал, (Vmin) | Emax/6000 | ||||||||
| Номинальный относительный выходной сигнал, мВ/В | 2 | ||||||||
| Модель | BCL- BCL- BCL- BCL- BCL-6L 10L 15L 20L 30L | BCL- BCL- BCL- BCL-60L 100L 150L 200L |
| Доля от пределов допускаемой погрешности весов (pLC) | 0,7 | |
| Обозначение по влажности | CH | |
| Напряжение питания, В | 10 ... 15 | |
| Входное сопротивление, Ом | 420±40 | |
| Выходное сопротивление, Ом | 350±3,5 | |
| Предельные значения температуры, °С | -10 ... +40 | |
| Габаритные размеры, мм | 130x30x22 | 150x35x40 |
| Масса, не более, кг | 0,7 | 1,5 |
Таблица 3
| Нагрузка | Пределы допускаемой погрешности (mpe) |
| От 0 до 500v вкл. | ±0,35v |
| св. 500v до 2000v вкл. | ±0,70v |
| св. 2000v | ±1,05v |
Знак утверждения типа наносится на маркировочную табличку, расположенную на датчике и эксплуатационную документацию типографским способом.
1. Датчик.........................................................
......1 шт.
1 компл. . .1 экз.
2. Дополнительные аксессуары (по заказу)
3. Эксплуатационная документация.........
осуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки:
- средства измерений 1-го разряда по ГОСТ Р 8.663-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы» с пределами допускаемых доверительных границ относительной погрешности, не превышающими 1/3 от пределов допускаемой погрешности поверяемых датчиков;
- вольтметр или компаратор напряжений класса точности 0,005.
Паспорт «Датчики весоизмерительные тензорезисторные DSB2, BCL».
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным DSB2, BCL
1. ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы-изготовителя.
В составе весов, весоизмерительных устройств и дозаторов весовых: осуществление деятельности в области здравоохранения; осуществление ветеринарной деятельности; выполнение работ по обеспечению безопасных условий и охраны труда; осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; оказание услуг почтовой связи и учете объема оказанных услуг электросвязи операторами связи; проведение официальных спортивных соревнований, обеспечение подготовки спортсменов высокого класса; выполнение поручений суда, органов прокуратуры, государственных органов исполнительной власти; осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров; выполнение государственных учетных операций; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям; проведение банковских, налоговых и таможенных операций; осуществление мероприятий государственного контроля (надзора).
