Анализаторы скорости распространения ультразвуковых волн в керне AutoLab, 56165-14

Назначение

Анализаторы скорости распространения ультразвуковых волн в керне (далее - анализаторы) предназначены для измерений скорости распространения продольных и сдвиговых ультразвуковых волн в керне горных пород.

Описание

Принцип действия анализатора основан на измерении времени распространения ультразвуковой волны в контролируемом образце керна горной породы под давлением до 70 МПа.

Анализатор состоит из трех основных блоков:

-    автоклава, совмещенного с гидравлическими усилителями давления, предназначенными для создания давления на контролируемом образце;

-    электронной консоли, совмещенной с механической системой и предназначенной для контроля давления и других параметров, усиления сигналов, получаемых с датчиков, устройств, блока ультразвуковых преобразователей;

-    системы компьютерного управления, обеспечивающей получение, обработку и сохранение данных, полученных в результате эксперимента.

Наиболее важной частью анализатора является блок ультразвуковых преобразователей скоростей продольных и сдвиговых ультразвуковых волн, которые состоят из соответствующего набора пьезоэлектрических кристаллов, установленных для распространения продольных и сдвиговых волн сквозь образец горной породы диаметром 30 или 38,1 мм и длиной от 20 до 75 мм. Средняя частота преобразователя составляет около 700 кГц. Блок ультразвуковых преобразователей работает в автоклаве при горном и поровом давлениях до 70 M^.

Анализатор выпускается в трех модификациях - AutoLab 500, AutoLab 1000, AutoLab 1500, которые отличаются формой кернодержателя. У анализатора AutoLab 500 создается гидростатическое давление обжатия (равные и аксиальные давления). У анализаторов AutoLab 1000 и AutoLab 1500 возможно создание давления по трем осям.

Горное и поровое давления у анализатора AutoLab 500 создаются и контролируются вручную при помощи насосов с ручным приводом и усилителя. У анализаторов AutoLab 1000 и AutoLab 1500 горное и поровое давления создаются и контролируются либо вручную, либо с помощью управляемых программным обеспечением серво-гидравлических усилителей.

Блок управления анализатора опломбирован с целью защиты от несанкционированного доступа.

Программное обеспечение

Анализатор оснащен внешним программным обеспечением AutoLab 5, позволяющим осуществлять диагностику технического состояния анализатора, калибровку анализатора, контроль процесса измерений и сохранение результатов измерений.

Влияние программного обеспечения учтено изготовителем при нормировании метрологических характеристик анализатора.

Уровень зашиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

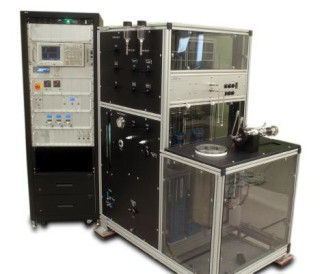

Фото общего вида анализатора приведено на рисунке 1.

Технические характеристики

Знак утверждения типа

наносят на лицевую панель анализатора методом наклейки и на титульный лист инструкции типографским способом.

Комплектность

Поверка

осуществляется по документу МП 65-223-2013 «ГСИ. Анализаторы скорости распространения ультразвуковых волн в керне модификаций AutoLab 500, AutoLab 1000, AutoLab 1500. Методика поверки», утвержденному ФГУП «УНИИМ» в 2013 г.

Перечень эталонов, применяемых при поверке:

- стандартные образцы скорости распространения продольных и сдвиговых ультразвуковых волн, комплект из 6 образцов (ГСО 10225-2013); скорость распространения продольных ультразвуковых волн от 2500 до 6500 м/с; скорость распространения сдвиговых ульт-

Лист № 4 Всего листов 4

развуковых волн от 1200 до 3300 м/с; границы абсолютной погрешности аттестованных значений скоростей распространения продольных и сдвиговых ультразвуковых волн ±10 м/с и ±20 м/с соответственно.

Сведения о методах измерений

Методика измерений представлена в инструкциях на анализаторы AutoLab 500, AutoLab 1000, AutoLab 1500.

Нормативные и технические документы, устанавливающие требования к анализаторам скорости распространения ультразвуковых волн в керне AutoLab

Техническая документация изготовителя "New England Research, Inc." (США).

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
