| Номер в госреестре | 56105-13 |
| Наименование СИ | Фотометры микропланшетные |
| Обозначение типа СИ | Anthos мод. 2010, 2020 |
| Изготовитель | "Biochrom Ltd.", Великобритания |
| Год регистрации | 2013 |
| Срок свидетельства | 27.12.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фотометры микропланшетные «Anthos» модели 2010, 2020 (далее по тексту -фотометры) предназначены для измерения оптической плотности жидких проб в 96-луночных планшетах при проведении иммуноферментных исследований, аллергологических тестов и для определения содержания гормонов.
Принцип действия фотометров основан на измерении отношения интенсивности потока излучения, прошедшего через измеряемый образец, и потока, падающего на образец и последующим пересчетом его в величину определяемого параметра.
Фотометры выполнены в стационарном настольном исполнении. Фотометры состоят из измерительного блока и транспорта планшета, который обеспечивает горизонтальное перемещение планшеты и встряхивание планшета, размещенных в едином корпусе.
Управление и обработка результатов измерений производится внешним ПК с применением специализированного программного обеспечения - для моделей 2010, встроенным ПК - для моделей 2020.

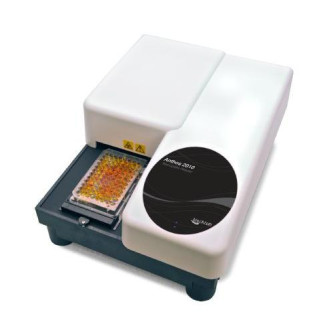

Общий вид Фотометров микропланшетных «Anthos» моделей 2010, 2020 представлен на рисунке 1-3.
Схема маркировки и пломбировки фотометров представлена на рисунке 4.
Программное обеспечение предназначено для управления фотометром, контроллером внутренних исполнительных механизмов и измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений.
Для ограничения доступа внутрь корпуса фотометра производится его пломбирование.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения фотометров указаны в таблице 1.
Таблица 1
| Идентификационное наименование программного обеспечения | Номер версии (идентификац ионный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ADAP | 1.х, 2.х * | Данные являются собственностью производителя и являются защищенными для доступа дилера и пользователей | |
*- где 2 версия метрологически значимой части ПО; х - версия сборки ПО.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 2
| Рабочие длины волн, нм | 405, 450, 492, 620 |
| Диапазон измерений оптической плотности, Б | 0,000-3,000 |
| Пределы абсолютной систематической составляющей погрешности измерения оптической плотности, Б, в диапазоне измерений оптической плотности 0,000-0,300 Б, не более | ±0,007 |
| Пределы относительной систематической составляющей погрешности измерений оптической плотности %, в диапазоне измерений оптической плотности 0,301-3,000 Б, не более | ±3,0 |
| Предел относительного среднего квадратичного отклонения измерений оптической плотности, %, не более | ±0,3 |
| Напряжение питания, В | 90-250 |
| При частоте, Гц | 47/63 |
| Потребляемая мощность, В • А модель 2010 | 50 |
| модель 2020 | 80 |
| Габаритные размеры, мм модель 2010 | 320x190x440 |
| модель 2020 | 350x260x430 |
| Масса, кг, не более модель 2010 | 6,6 |
| модель 2020 | 10,0 |
| Условия эксплуатации: температура окружающей среды, °С | 15-40 |
| при относительной влажности воздуха, %, не более | 85 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель фотометра методом наклеивания.
Фотометр микропланшетный «Anthos» с установленными фильтрами 405, 450, 492,
620 нм
Внешний источник питания (для модели 2010 в новом исполнении)
Сетевой кабель
USB или RS232 кабель для соединения с компьютером
CD-диск с программным обеспечением и инструкциями по эксплуатации для прибора и программного обеспечения Руководство по эксплуатации Гарантийный талон Методика поверки
осуществляется по документу МП 19.Д4-13 «Фотометры микропланшетные «Anthos» модели 2010, 2020. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 21 марта 2013 г.
Основное средство поверки - комплект светофильтров поверочный КСП-01, № Госреестра 18091-03. Пределы допускаемой погрешности измерения зональной оптической плотности: ±0,006 Б в диапазоне 0,000-0,400 Б, ±1,5% в диапазоне 0,401-4,500 Б.
Руководство по эксплуатации на «Фотометры микропланшетные «Anthos» модели 2010, 2020».
Нормативные и технические документы, устанавливающие требования к Фотометрам микропланшетным «Anthos» моделям 2010, 2020
1 ГОСТ Р 50444-92. Приборы, аппараты и оборудование медицинское. Общие технические условия.
2 Техническая документация фирмы «Biochrom Ltd», Великобритания.
Осуществление деятельности в области здравоохранения.
