| Номер в госреестре | 55963-13 |
| Наименование СИ | Преобразователи расхода |
| Обозначение типа СИ | V-Cone |
| Изготовитель | Компания "McCrometer, Inc.", США |
| Год регистрации | 2013 |
| Срок свидетельства | 18.12.2018 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Преобразователи расхода V-Cone (далее - V-Cone) предназначены, в комплекте с преобразователями дифференциального давления, для измерений расхода и объема (массы) жидких и газообразных сред (газа, насыщенного и перегретого пара) в закрытых трубопроводах с диаметрами условных проходов от 15 до 1800 мм.
Принцип действия преобразователей расхода V-Cone основан на уравнении Бернулли для безотрывного течения среды.
Преобразователь расхода V-Cone состоит из сужающего устройства V-Cone (далее первичного преобразователя) и одного или нескольких, в зависимости от диапазона измерений, преобразователей дифференциального давления.
Первичный преобразователь состоит из цилиндрического корпуса, выполненного из стали, в котором неподвижно установлено сужающее устройство - стальное коническое тело с отверстием для отбора давлений. Коническое тело также служит для гомогенизации потока (статического перемешивания) и формирования нормализованного профиля скоростей, что позволяет применять преобразователь расхода при укороченных длинах прямых участков трубопроводов перед и после места установки V-cone.
Полное давление (динамическое и статическое давление) отбирается через отвод в стенке цилиндрического корпуса, расположенный по отношению к коническому телу выше по потоку. Статическое давление отбирается через отвод, соединенный с коническим телом, или при измерении загрязненных сред через отвод, расположенный по отношении к коническому телу ниже по потоку. Дифференциальное давление (разность полного и статического давлений), которое пропорционально расходу измеряемой среды, измеряют преобразователем дифференциального давления.
При измерении массового расхода (приведенного к стандартным условиям объемного расхода газа) с применением преобразователя многопараметрического дифференциального давления, преобразователь температуры может быть, по заказу, установлен в корпусе сужающего устройства или в трубопроводе сразу после сужающего устройства V-Cone, но не более 3Ду ниже по течению.
Преобразователи многопараметрические дифференциального давления измеряют дифференциальное давление, статическое давление, температуру, производят определение массового (или объемного проведенного к стандартным условиям) расхода среды и преобразуют его в значение постоянного тока (4-20мА) или цифровой сигнал в стандарте Modbus. Совместно с V-Cone применяют следующие средства измерений:
- преобразователи многопараметрические, внесенные в Государственный реестр СИ РФ: IMV30; 3051SMV; 3808; SMV3000;
- преобразователи давления измерительные 2600Т (модификации 267 и 269);
- термопреобразователь сопротивления Pt100 по ГОСТ Р 8.625-2006.
Диапазоны измерений и погрешности преобразователей дифференциального
давления должны соответствовать данным, приведенным в таблице 2.
V-Cone не имеет собственного программного обеспечения (сведения о программном обеспечении преобразователей многопараметрических приведены в описании типа на них).

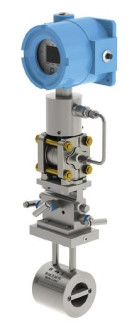

Внешний вид преобразователя расхода V-Cone с установленным преобразователем многопараметрическим и преобразователем температуры представлен на рисунке 1.
Преобразователи расхода V-Cone в зависимости от способа присоединения к трубопроводу с соответствующим обозначением модели и стандарта исполнения указаны в таблице 1.
Пломбированию подлежат места соединения V-Cone с манометром дифференциальным (преобразователем многопараметрическим).
Таблица 1
| Модель | Тип присоединения | Стандарт |
| VS | Фланцевое присоединение (плоский фланец) | ASME B16,5 исполнение RF |
| VW | Фланцевое присоединение (воротниковый фланец) | ASME B16,5 исполнение RF |
| VR | Фланцевое присоединение (воротниковый фланец) | ASME B16,5 исполнение RTJ |
| VB | Приварное присоединение | |
| VT | Резьбовое | Резьба 1/2”...6” NPT |
| VC | Фланцевое присоединение (плоский фланец) | DIN EN 1092-1 исполнение 1 (Тип В) |
| VQ | Фланцевое присоединение (плоский фланец) | ASME B16,5 исполнение RTJ |
| VD | Фланцевое присоединение (воротниковый фланец) | DIN EN 1092-1 исполнение 1 (Тип В) |
| VH | Межфланцевое | ASME B16,5 |
Преобразователи расхода V-Cone межфланцевого исполнения (модель VH) имеют съемный конус (рисунки 2, 3). Наличие набора сменных конусов позволяет производить измерения в разных диапазонах расхода путем замены конуса.
(?
Поток
*
I:
Таблица 2
| Наименование параметра | Значение параметра | ||
| Модель V-Cone | VS, VW, VR, VB, VT, VC, VD, VQ | VH | |
| Пределы допускаемой приведенной погрешности преобразователей разности давления (в зависимости от модели) g,% | ± (0,075-0,6) | ||
| Диапазон измерений преобразователей разности давления, МПа | от минус 13,79 до 13,79 | ||
| Пределы допускаемой относительной погрешности при измерении объема и объемного расхода в рабочих условиях, %, где h- максимальное значение диапазона измерений преобразователя разности давления, кПа; х;-измеряемое значение разности давления, кПа | |||
| / \ 2 1 ( g • h 1 + 0,25 + • 7 \ 2 1 *,■ 0 | i | 2 +1•(g •h 1 2 I ^ 0 | |
| Пределы допускаемой относительной погрешности при измерении массы и массового расхода (объема и объемного расхода, приведенного к стандартным условиям), % | ± 1,0 в диапазоне 3:1 ± 1,0 в диапазоне 10:1* | ± 1,5 в диапазоне 3:1 ± 1,5 в диапазоне 10:1* |
| Диаметры условного прохода трубопровода, мм | от 15 до 900 (до 1800 по специальному заказу) | от 15 до 150 |
| Наибольший динамический диапазон измерений расхода | 10:1* | |
| Диапазон измерений объемного расхода в рабочих условиях, в зависимости от Ду, м3/ч | Жидкости от 0,064 до 82406,0 Газы от 0,64 до 824060,0 | Жидкости от 0,064 до 572,0 Газы от 0,64 до 5720,0 |
| Диапазон температуры измеряемой среды, °С | от минус 250 до 650 | от минус 200 до 400 |
| Максимальное рабочее давление, МПа | 42 | 15 |
| Условия эксплуатации: относительная влажность, %; атмосферное давление, кПа; температура окружающего воздуха, °С | от 0 до 99 без конденсации от 84 до 106,7 от минус 55 до 85 | |
| Диапазон температуры окружающего воздуха при хранении и транспортировании, °С | от минус 55 до 60 | |
| Габаритные размеры (в зависимости от исполнения и Ду), мм, не более длина ширина высота | от 197 до 2500 от 40 до 1800 от 45 до 1850 | от 58 до 242 от 51 до 216 от 51 до 216 |
| Масса (в зависимости от исполнения и Ду), кг, не более | от 2 до 1800 | от 2 до 50 |
| Средний срок службы, лет | 12 | |
| Средняя наработка до отказа, ч | 58300 | |
Примечание: *) при применении преобразователей давлений, разности давлений с погрешностью не более 0,075 % и преобразователя температуры с погрешностью не более
0,2 °С.
наносят на эксплуатационную документацию типографским способом.
В комплект поставки расходомера входят:
Преобразователь расхода V-Cone 1 шт.;
Монтажный комплект 1 комп. (по заказу)
Руководство по эксплуатации 1 экз;
Методика поверки МП- 2550-0220-2013 1 экз.
осуществляется по документу МП-2550-0220-2013 «Преобразователи расхода V-Cone. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 31.07.2013 г.
Основные средства поверки: установка поверочная расходомерная для жидких сред, погрешность ± 0,15 %; установка поверочная для счетчиков газа погрешность ± 0,3 %.
Методика измерений изложена в руководстве по эксплуатации на «Преобразователи расхода V-Cone».
Нормативные и технические документы, устанавливающие требования к преобразователям расхода V-Cone
1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости»;
2 ГОСТ 8.618-2006 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа»;
3 Техническая документация компании-изготовителя «McCrometer, Inc», США.
- выполнение государственных учетных операций.
