| Номер в госреестре | 55868-13 |
| Наименование СИ | Генераторы сигналов прецизионные |
| Обозначение типа СИ | 1510А |
| Изготовитель | "MTI Instruments, Inc.", США |
| Год регистрации | 2013 |
| Срок свидетельства | 09.12.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Генераторы сигналов прецизионные 1510А Назначение средства измерений
Генераторы сигналов прецизионные 1510А (далее - генераторы) предназначены для генерирования стабильных по частоте и мощности электрических сигналов произвольной формы в диапазоне частот от 0,1 до 100000 Гц и применяются в составе измерительных систем для измерения, проверки, настройки, регулировки и испытаний различных радиотехнических устройств на объектах промышленности.
Принцип действия генераторов основан на формировании в приборе необходимого диапазона частот.
Генераторы обеспечивают воспроизведение сигналов синусоидальной, прямоугольной, треугольной и пилообразной формы, сигналов постоянного напряжения в качестве смещения или в качестве независимого выходного сигнала.

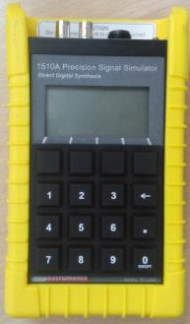

Генераторы представляют собой цифровые, портативные, электронные приборы. Конструктивно генераторы выполнены в пластмассовом корпусе. На передней панели генераторов расположении жидкокристаллический дисплей и кнопки управления. На верхней торцевой стороне расположены контактные гнезда. Конструкция генераторов рассчитана на их эксплуатацию в промышленных, лабораторных и полевых условиях.
Питание генераторов осуществляется от NiMH-аккумуляторов, которые обеспечивают непрерывную работу до 8 часов.
Генераторы позволяют сохранять и загружать до 40 различных наборов настроек. ВстроенныйиББ-порт обеспечивает дистанционное управление генераторами, а также калибровку, повторную калибровку, и повторное программирование памяти настроек при помощи дополнительного программного обеспечения.
Генераторы имеют встроенное и внешнее программное обеспечение.
Встроенное программное обеспечение представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования прибора и управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым.
Внешнее программное обеспечение, устанавливаемое на персональный компьютер, позволяет сконфигурировать прибор, регистрировать и сохранять результаты измерений и является метрологически не значимым.
Идентификационные данные программного обеспечения генераторов приведены в
таблице 1.
Уровень защиты от непреднамеренных и преднамеренных изменений - «С». _Таблица 1 - Идентификационные данные программного обеспечения_
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора |
| Встроенное | Микропрограм ма | - | - | - |
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора |
| Внешнее | Precision Signal Source Software Program | 2356-9023 | - | - |
Основные метрологические и технические характеристики приведены в таблице 2. Таблица 2 - Метрологические и технические характеристики генераторов
| Наименование характеристики | Значение | |
| Канал А | Канал В | |
| Синусоидальная форма сигнала | ||
| Диапазон воспроизведения напряжения переменного тока (среднеквадратическое значение), В | от 0 до 9,9999 | |
| Параметры выходного сигнала | СКЗ, пиковое, амплитудное | |
| Диапазон воспроизведения частоты, Гц | от 0,1 до 99999,9 | |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока в диапазоне частот, В: - от 10 до 20 Гц; - от 20 Гц до 30 кГц; - от 30 до 50 кГц; - от 50 до 80 кГц; - от 80 до 100 кГц | от 0,01 до 9,9999 ±(0,0015-Ц™ + 0,0001) ±(0,0005- ишм + 0,0001) ±(0,0007-Озм + 0,0001) ±(0,0008-UU3M + 0,0001) ±(0,001-иизм + 0,0001) | |
| Пределы допускаемой относительной погрешности воспроизведения частоты в диапазоне от 3 Гц до 100 кГц, % | ±0,005 | |
| Искажение формы выходного сигнала в диапазоне частот, %, не более: - от 10 Гц до 50 кГц - от 50 до 100 кГц | ± 0,5 ± 3 | ± 0,75 ± 3 |
| Синхронизация переменной фазы всех типов сигналов канала А относительно канала В в диапазоне от 0 ° до 360 ° с шагом | 1° | |
| Диапазон воспроизведения заряда в частотном диапазоне от 10 Гц до 100 кГц, пКл | от 1 до 9999,9 | - |
| Пределы допускаемой абсолютной погрешности воспроизведения заряда (симметричный и дифференциальный режим) в диапазоне: от 10 пКл до 10000 пКл в частотном диапазоне от 10 Гц до 30 кГц, пКл | ±(0,002-Qu3M + 0,1) | |
| Прямоугольная форма сигнала | ||
| Диапазон воспроизведения напряжения переменного тока (пиковые значения), В | от 0 до 9,9999 | |
| Параметры выходного сигнала | СКЗ, пиковое, амплитудное | |
| Диапазон воспроизведения частоты, Гц | от 0,1 до 20000 | |
| Время нарастания/спада (по уровню 10-90 %), мкс, не более | ±3 | |
| Асимметричность выходного сигнала на частоте 10 кГц, %, не более | 3 | |
| Величина выбросов выходного сигнала на частоте 10 кГц, %, не более | 2 | |
| Пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока, % | ±0,1 | |
| Пределы допускаемой относительной погрешности воспроизведения частоты в диапазоне от 3 Гц до 100 кГц, % | ±0,005 | |
| Диапазон воспроизведения заряда, пКл | от 0до 9999,9 | |
| Пилообразная форма сигнала | ||
| Диапазон воспроизведения напряжения переменного тока (пиковые значения), В | от 0 до 9,9999 | |
| Параметры выходного сигнала | СКЗ, пиковое, амплитудное | |
| Диапазон воспроизведения частоты, Гц | от 0,1 до 20000 | |
| Пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока, % | ±0,1 | |
| Пределы допускаемой относительной погрешности воспроизведения частоты в диапазоне от 3 Гц до 100 кГц, % | ±0,005 | |
| Диапазон воспроизведения заряда, пКл | от 0до 9999,9 | |
| Треугольная форма сигнала | ||
| Диапазон воспроизведения напряжения переменного тока (пиковые значения), В | от 0 до 9,9999 | |
| Параметры выходного сигнала | СКЗ, пиковое, амплитудное | |
| Диапазон воспроизведения частоты, Гц | от 0,1 до 20000 | |
| Пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока, % | ±0,1 | |
| Пределы допускаемой относительной погрешности воспроизведения частоты в диапазоне от 3 Гц до 100 кГц, % | ±0,005 | |
| Диапазон воспроизведения заряда, пКл | от 0 до 9999,9 | |
| Выход постоянного тока | ||
| Диапазон воспроизведения напряжения постоянного тока, В | ± (от 0 до 9,9999) | |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В | ±(0,0005- иизм + 0,0001) | |
| Выход постоянного тока (низковольтный) | ||
| Диапазон воспроизведения напряжения постоянного тока, мВ | ± (от 0,001 до 99,999) | - |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, мВ | ±(0,0005- иизм + 0,0005) | - |
| Функция передаточных отношений сигнала скорости: Установка импульсного сигнала. Установка сигнала тахометра | ||
| Диапазон воспроизведения напряжения переменного тока (пиковые значения), В | - | от 0 до 9,9999 |
| Параметры выходного сигнала | Синус, меандр, одиночный импульс | |
| Диапазон воспроизведения частоты, Гц | от 1,0 до 999999,9 | |
| Функция качания частоты | ||
| Время развертки частоты, с | от 1 до 999 | |
| Временной шаг развертки, с | 1,0 | |
| Напряжение питания | 220 ± 5 В переменного тока | |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность, % | от 0 до плюс 50 95 ± 5 | |
| Наработка на отказ, ч, не менее | 10000 | |
| Средний срок службы, лет, не менее | 5 | |
| Габаритные размеры, мм, не более | 89x350x482,6 | |
| Масса, кг, не более | 2 | |
Знак утверждения типа наносится на панели генераторов методом офсетной печати и типографским способом на титульные листы эксплуатационной документации.
Комплект поставки генераторов представлен в таблице 3.
Таблица 3
| Наименование | Кол. |
| Генератор сигналов прецизионный 1510 А | 1 шт. |
| Аккумулятор | 4шт. |
| Внешний адаптер питания | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
| Наименование | Кол. |
| ПО «Precision Signal Source Software Program» на компакт-диске с описанием | 1 шт. |
осуществляется в соответствии с документом МП 55868-13 «Генераторы сигналов прецизионные 1510А. Методика поверки», утвержденным ФГУП «ВНИИМС» в сентябре 2013 г.
Основные средства поверки:
Мультиметр цифровой Keithley 2002 (Госреестр № 25787-08), Частотомер электронносчетный 43-85/3R (Госреестр № 32869-06), Осциллограф цифровой GDS-73352 (Госреестр № 51562-12).
Сведения приведены в руководстве по эксплуатации «Генераторы сигналов прецизионные 1510А. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к генераторам сигналов прецизионным 1510А
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ Р 8.648-2008 «ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от Г10" до 2^10 Гц» ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
ГОСТ 8.129-99 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты»
Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектовустановленным законодательством Российской Федерации обязательным требованиям.
