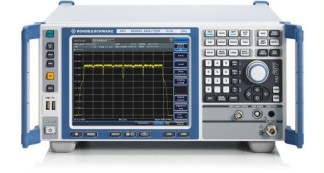

Анализаторы спектра FSV4, 55768-13

Наименование

программного

обеспечения

Идентификационное

наименование

программного

обеспечения

Номер версии программного обеспечения

Цифровой

идентификатор

программного

обеспечения

Алгоритм

вычисления

цифрового

идентификатора

программного

обеспечения

FSV Firmware

FW FSV

Версия 2.00

—

—

Наименование характеристики

Значение

Диапазон частот, Гц

от 10 до 4х109

Пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора Of

±110-6 за год;

±110-7 за год с опцией FSV-B4

Пределы допускаемой абсолютной погрешности измерений частоты в режиме измерений частоты входного синусоидального сигнала, Гц

±(fc • of + 0,5 • е.м.р.), где: fc - частота входного сигнала, Гц;

е. м. р. - единица младшего разряда при отсчете частоты, Гц.

Разрешение встроенного частотомера в режиме анализатора спектра и анализатора сигналов, Г ц

0,001

Значения среднего уровня фазовых шумов относительно уровня несущей при несущей частоте 500 МГц и отстройке от несущей, дБ/Г ц, не более:

100 Гц 1 кГц 10 кГц 100 кГц 1 МГц 10 МГц

минус 84 минус 101 минус 106 минус 115 минус 134 минус 150

Номинальные значения полос пропускания на уровне минус 3 дБ, Гц

от 1 Гц до 10 МГц с шагом 1/2/3/5;

в нулевой полосе обзора: 20 МГц, 28 МГц, 40 МГц (с опцией В70)

Пределы допускаемой относительной погрешности установки полос пропускания, %

±3

Номинальные значения полос анализа сигнала

28 МГц 40 МГц с опцией В70 160 МГц с опцией В160

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений уровня гармонического сигнала, при ослаблении входного аттенюатора от 10 дБ до 40 дБ, уровне входного сигнала от 0 до минус 70 дБ относительно установленного опорного уровня, отношении сигнал/шум не менее 20 дБ, предусилителе выкл., дБ:

от 9 кГц до 10 МГц

±0,4

от 10 МГц до 3,6 ГГц

±0,3

от 3,6 до 4 ГГц

±0,4

Уровень помех, обусловленных гармоническими искажениями, дБн1, не более:

- при ослаблении входного аттенюатора 0 дБ, предусилителе выкл., уровне входного сигнала минус 10 дБ/мВт, в диапазоне частот от 100 МГц до 2 ГГц

минус 55

- при ослаблении входного аттенюатора 0 дБ, предусилителе вкл., уровне входного сигнала минус 40 дБ/мВт, в диапазоне частот от 100 МГц до 2 ГГц

минус 65

Уровень помех, обусловленных интермодуляционными искажениями 3-го порядка, дБн, не более:

- при ослаблении входного аттенюатора 0 дБ, предусилителе выкл., уровне входных сигналов минус 15 дБ/мВт, в диапазоне частот: от 10 МГц до 100 МГц

минус 54

от 100 МГц до 3,6 ГГц

минус 56

от 3,6 до 4 ГГц

минус 60

- при ослаблении входного аттенюатора 0 дБ, предусилителе вкл., уровне входного сигнала минус 45 дБ/мВт, в диапазоне частот: от 10 МГц до 100 МГц

минус 84

от 100 МГц до 3,6 ГГц

минус 86

от 3,6 до 4 ГГц

минус 90

Значения среднего уровня собственных шумов, нормализованные к полосе пропускания 1 Гц при ослаблении входного аттенюатора 0 дБ, нагрузке на входе 50 Ом, в полосе пропускания 5 Гц, видеофильтре 5 Гц, нулевой полосе обзора, времени развертки 500 мс, дБ/мВт, не более:

10 Гц

минус 90

20 Гц

минус 100

100 Гц

минус 110

1 кГц

минус 120

Наименование характеристики

Значение

Значения среднего уровня собственных шумов, нормализованные к полосе пропускания 1 Гц при ослаблении входного аттенюатора 0 дБ, нагрузке на входе 50 Ом, в полосе пропускания 1 кГц, дБ/мВт, не более:

от 9 кГц до 100 кГц от 100 кГц до 1 МГц от 1 МГц до 1 ГГц от 1 до 3,6 ГГц от 3,6 до 4 ГГц

минус 130 минус 145 минус 152 минус 150 минус 148

Значения среднего уровня собственных шумов, нормализованные к полосе пропускания 1 Гц при ослаблении входного аттенюатора 0 дБ, нагрузке на входе 50 Ом в полосе пропускания 1 кГц при включенном предусилителе, дБ/мВт, не более: от 100 кГц до 1 МГц от 1 МГц до 1 ГГц от 1 до 3,6 ГГц от 3,6 до 4 ГГц

минус 150 минус 162 минус 160 минус 158

Уровень подавления каналов приема зеркальных частот и сигналов промежуточной частоты, дБн, не менее:

80

Уровень собственных комбинационных помех при отсутствии сигнала на входе прибора, при ослаблении входного аттенюатора 0 дБ и выключенном предусилителе, дБ/мВт, не более: до 1 МГц свыше 1 МГц

минус 90 минус 103

КСВН входа (разъем типа N «розетка» при ослаблении входного аттенюатора не менее 10 дБ), не более: до 3,6 ГГц от 3,6 до 4 ГГц

1,5

2

Габаритные размеры (длина х ширина х высота), мм, не более

412 х 197 х 417

Масса, кг, не более:

9,5

Напряжение/частота питания от сети переменного тока

(220±22) В / (от 47 до 55) Гц

Потребляемая мощность, В А, не более

180

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность при температуре окружающего воздуха 40 °С, %

-    атмосферное давление, кПа

от 5 до 40 95

от 96 до 104

Наименование средства поверки

Требуемые технические характеристики средства поверки

Рекомендуемое средство поверки

Пределы измерений

Пределы

допускаемой

погрешности

Стандарт

частоты

Частота выходных сигналов 5 МГц, 10 МГц

±5 10-10 за 1 год

Стандарт частоты

рубидиевый

GPS-12RG

Частотомер

универсальный

Диапазон частот от 0,001 Гц до 4 ГГц

±5 10-10 с внешней опорной частотой за 1 год

Частотомер

универсальный

CNT-90XL

Генератор

сигналов

от 100 кГц до 4 ГГц от минус 100 дБ до 10 дБ/мВт

уровень фазовых шумов на 1 ГГц при отстройке 20 кГц не более минус 115 дБн/Гц

Генератор сигналов R&S SMА100A

Измеритель

мощности

от 9 кГц до 4 ГГц от 2 10-6 до 1102 мВт

±0,15 дБ

Преобразователь

измерительный

NRP-Z91

Анализатор

цепей

от 10 МГц до 4 ГГц КСВН: от 1,05 до 10

±5 %

Анализатор электрических цепей векторный ZVА8
