| Номер в госреестре | 55650-13 |
| Наименование СИ | Измерители перемещений (деформаций) навесные |
| Обозначение типа СИ | ТС703 |
| Изготовитель | Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы"), г. Иваново |
| Год регистрации | 2013 |
| Срок свидетельства | 18.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители перемещений (деформаций) навесные ТС703 предназначены для измерения перемещений и деформаций образцов различных материалов при испытаниях на растяжение или сжатие.
Конструктивно измерители перемещений (деформаций) навесные ТС703 состоят из первичного преобразователя, оснащенного зажимными элементами для крепления его на образце во время испытания, микропроцессорного пульта оператора с цифровой шкалой, соединительного кабеля и блока питания.
Принцип действия измерителей перемещений (деформаций) навесных ТС703 основан на преобразовании удлинения испытываемого образца в процессе нагружения в перемещение упругого элемента первичного преобразователя, установленного на образце. При этом деформация упругого элемента преобразуется в электрический сигнал, пропорциональный деформации образца. Полученный сигнал обрабатывается, и результаты измерений перемещения (деформации) выводятся на экран пульта оператора .
Контроль деформаций производится путем измерения перемещений на фиксированной длине (измерительной базе).
Измерители перемещений (деформаций) навесные ТС703 выпускаются в 515 модификациях - 103 основных модификаций (см. табл. 2), каждая из которых изготавливается в пяти модификациях с различным уровнем точности (см. табл. 3). Модификации измерителей отличаются базовой длиной (X), диапазоном измерений (Y) и допустимой погрешностью измерений (K). Измерители модификаций 3442-X-Y-K и 3542-X-Y-K используются для измерения продольных перемещений (деформаций), а модификаций 3475-X-Y-K и 3575-X-Y-K - поперечных перемещений (деформаций).

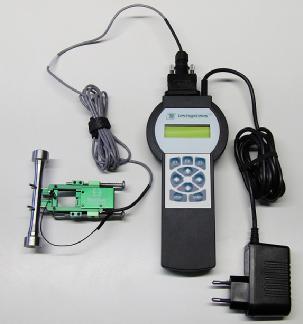

Внешний вид измерителей перемещений (деформаций) навесных ТС703 приведен на рисунке 1.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| idn | Р_1.02В | 1.02В | 0x8375 | CRC16 |
Конструктивно измерители имеют защиту встроенного программного обеспечения (ПО) от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки режима защиты микроконтроллера от чтения и записи исполняемого кода. Доступ к ПО ограничен паролями.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
_Таблица 2
| Модификация измерителей | Базовая длина, мм | Диапазон измерений, мм |
| 1 | 2 | 3 |
| 3442-003-010-K | 3 | от -0,3 до 0,3 |
| 3442-003-020-K | от -0,3 до 0,6 | |
| 3442-003-025-K | от -0,3 до 0,75 | |
| 3442-003-050-K | от -0,15 до 1,5 | |
| 3442-003-100-K | от -0,15 до 3 | |
| 3442-004-010-K | 4 | от -0,4 до 0,4 |
| 3442-004-020-K | от -0,4 до 0,8 | |
| 3442-004-025-K | от -0,4 до 1 | |
| 3442-004-050-K | от -0,2 до 2 | |
| 3442-004-100-K | от -0,2 до 4 | |
| 3442-005-005-K | 5 | от -0,25 до 0,25 |
| 3442-005-010-K | от -0,5 до 0,5 | |
| 3442-005-020-K | от -0,5 до 1,0 | |
| 3442-005-025-K | от -0,5 до 1,25 | |
| 3442-005-050-K | от -0,25 до 2,5 | |
| 3442-005-100-K | от -0,25 до 5,0 | |
| 3442-006-005-K | 6 | от -0,3 до 0,3 |
| 3442-006-010-K | от -0,6 до 0,6 | |
| 3442-006-020-K | от -0,6 до 1,2 | |
| 3442-006-025-K | от -0,6 до 1,5 | |
| 3442-006-050-K | от -0,3 до 3,0 | |
| 3442-006-100-K | от -0,3 до 6,0 | |
| 3442-008-005-K | 8 | от -0,4 до 0,4 |
| 3442-008-010-K | от -0,8 до 0,8 | |
| 3442-008-020-K | от -0,8 до 1,6 | |
| 3442-008-025-K | от -0,8 до 2,0 | |
| 3442-008-050-K | от -0,4 до 4,0 | |
| 3442-008-100-K | от -0,4 до 8,0 |
| 1 | 2 | 3 |
| 3442-010-005-K | 10 | от -0,5 до 0,5 |
| 3442-010-010-K | от -1,0 до 1,0 | |
| 3442-010-020-K | от -1,0 до 2,0 | |
| 3442-010-025-K | от -1,0 до 2,5 | |
| 3442-010-050-K | от -0,5 до 5,0 | |
| 3442-010-100-K | от -0,5 до 10,0 | |
| 3442-012-005-K | 12 | от -0,6 до 0,6 |
| 3442-012-010-K | от -1,2 до 1,2 | |
| 3442-012-020-K | от -1,2 до 2,4 | |
| 3442-012-025-K | от -1,2 до 3,0 | |
| 3442-012-050-K | от -0,6 до 6,0 | |
| 3442-012-100-K | от -0,6 до 12,0 | |
| 3542-010-005-K | 10 | от -0,5 до 0,5 |
| 3542-010-010-K | от -1,0 до 1,0 | |
| 3542-010-020-K | от -1,0 до 2,0 | |
| 3542-010-025-K | от -1,0 до 2,5 | |
| 3542-010-050-K | от -1,0 до 5,0 | |
| 3542-010-100-K | от -1,0 до 10,0 | |
| 3542-012-005-K | 12,5 | от -0,625 до 0,625 |
| 3542-012-010-K | от -1,25 до 1,25 | |
| 3542-012-020-K | от -1,25 до 2,5 | |
| 3542-012-025-K | от -1,25 до 3,125 | |
| 3542-012-050-K | от -1,25 до 6,25 | |
| 3542-012-100-K | от -1,25 до 12,5 | |
| 3542-020-005-K | 20 | от -1,0 до 1,0 |
| 3542-020-010-K | от -1,0 до 2,0 | |
| 3542-020-020-K | от -1,0 до 2,5 | |
| 3542-020-025-K | от -1,0 до 5,0 | |
| 3542-020-050-K | от -1,0 до 10,0 | |
| 3542-020-100-K | от -1,0 до 20,0 | |
| 3542-025-005-K | 25 | от -1,25 до 1,25 |
| 3542-025-010-K | от -2,5 до 2,5 | |
| 3542-025-020-K | от -2,5 до 5 | |
| 3542-025-025-K | от -2,5 до 6,25 | |
| 3542-025-050-K | от -2,5 до 12,5 | |
| 3542-025-100-K | от -2,5 до 25 | |
| 3542-030-005-K | 30 | от -1,5 до 1,5 |
| 3542-030-010-K | от -3,0 до 3,0 | |
| 3542-030-020-K | от -3,0 до 6,0 | |
| 3542-030-025-K | от -3,0 до 7,5 | |
| 3542-030-050-K | от -3,0 до 1,5 | |
| 3542-030-100-K | от -3,0 до 30,0 | |
| 3542-040-005-K | 40 | от -2,0 до 2,0 |
| 3542-040-010-K | от -4,0 до 1,0 | |
| 3542-040-020-K | от -4,0 до 8,0 | |
| 3542-040-025-K | от -4,0 до 10,0 | |
| 3542-040-050-K | от -4,0 до 20,0 | |
| 3542-040-100-K | от -4,0 до 40,0 |
| 1 | 2 | 3 |
| 3542-050-005-K | 50 | от -2,5 до 2,5 |
| 3542-050-010-K | от -5,0 до 5,0 | |
| 3542-050-020-K | от -5,0 до 10,0 | |
| 3542-050-025-K | от -5,0 до 12,5 | |
| 3542-050-050-K | от -5,0 до 25,0 | |
| 3542-050-100-K | от -5,0 до 50,0 | |
| 3542-080-005-K | 80 | от -2,0 до 2,0 |
| 3542-080-010-K | от -4,0 до 1,0 | |
| 3542-080-020-K | от -4,0 до 8,0 | |
| 3542-080-025-K | от -4,0 до 10,0 | |
| 3542-080-050-K | от -4,0 до 20,0 | |
| 3542-080-100-K | от -4,0 до 40,0 | |
| 3542-100-005-K | 100 | от -5,0 до 5,0 |
| 3542-100-010-K | от -10,0 до 10,0 | |
| 3542-100-020-K | от -10,0 до 20,0 | |
| 3542-100-025-K | от -10,0 до 25,0 | |
| 3542-100-050-K | от -10,0 до 50,0 | |
| 3542-100-100-K | от -10,0 до 100,0 | |
| 3475-000-025-K | до 25 | от -0,25 до 0,25 |
| 3475-000-050-K | от -0,5 до 0,5 | |
| 3475-000-100-K | от -2,5 до 2,5 | |
| 3475-000-125-K | от -5,0 до 5,0 | |
| 3575-000-050-K | до 25 | от -0,25 до 0,25 |
| 3575-000-100-K | от -0,5 до 0,5 | |
| 3575-000-250-K | от -2,5 до 2,5 | |
| 3575-000-300-K | от -3,0 до 3,0 | |
| 3575-000-500-K | от -5,0 до 5,0 |
| Модификация измерителей (параметр К) | Пределы допускаемой абсолютной (относительной) погрешности измерений (*) |
| 0,1 | ±0,6мкм (±0,1 %) |
| 0,2 | ±0,6мкм (±0,2 %) |
| 0,5 | ±1,5мкм (±0,5 %) |
| 1 | ±3,0мкм (±1 %) |
| 2 | ±6,0мкм (±2 %) |
аблица 3
(*) - принимается наибольшее из значений Габаритные размеры (длина х ширина х высота), мм, не более:
- датчик навесной
211 х 70 х 40 200 х 65 х 25 50 х 65 х 50
0,15
0,25
0,15
20 ± 5 60 ± 20 84.. .106
- пульт оператора -блок питания
Масса, кг, не более
- датчик навесной
- пульт оператора -блок питания
Условия эксплуатации:
- температура, °С
- относительная влажность, %
- давление, кПа
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом, а также методом офсетной печати на табличку, прикрепляемую к корпусу микропроцессорного пульта оператора измерителя перемещений (деформаций) навесного ТС703.
1. Измеритель перемещений (деформаций) навесной ТС703
1 шт.
1 компл. 1 компл. 1 экз.
1 шт.
2. Запасные части и принадлежности
3. Эксплуатационная документация
4. Методика поверки МП ТИнТ 110-2013
5. Футляр
осуществляется в соответствии с документом МП ТИнТ 110-2013 «Измерители перемещений (деформаций) навесные ТС703. Методика поверки», утвержденном Руководителем ГЦИ СИ
ООО «ТестИнТех» «29» апреля 2013 г.
Основные средства поверки:
- калибратор датчиков деформаций, 0.. .100 мм, основная погрешность ±0,02 %
Метод измерений изложен в документе «Измерители перемещений (деформаций) навесные ТС703. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям перемещений (деформаций) навесным ТС703
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 .. 50 м и длин волн в диапазоне 0,2.. 50 мкм».
2. ТУ 4271-019-99369822-13 «Измерители перемещений (деформаций) навесные ТС703. Технические условия»
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской федерации обязательным требованиям.
| Зарегистрировано поверок | 209 |
| Поверителей | 12 |
| Актуальность данных | 07.12.2024 |
