| Номер в госреестре | 55086-13 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | Magnehelic 605 |
| Изготовитель | "Dwyer Instruments, Inc.", США |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 55086-13 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | Magnehelic 605 |
| Изготовитель | "Dwyer Instruments, Inc.", США |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Датчики давления Magnehelic 605 (далее по тексту - датчики) предназначены для измерений разности давления газа, а также для преобразования значения измеряемого параметра в унифицированный электрический выходной сигнал на Челябинской ТЭЦ-1.
Основным элементом датчика давления Magnehelic 605 является первичный преобразователь с чувствительным элементом в виде измерительной диафрагмы. Преобразователь преобразует изменение положения измерительной диафрагмы под воздействием давления в унифицированный электрический выходной сигнал.

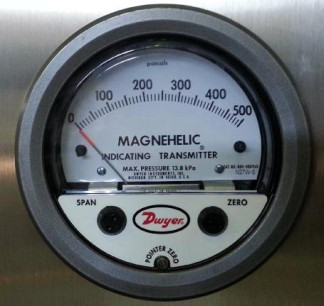

Датчик Magnehelic 605 снабжен индикаторным устройством со стрелочным механизмом.
| Наименование характеристики | Значение характеристики | |
| Индикаторное устройство | Встроенный преобразователь | |
| Диапазоны измерений давления: - модель 605-500 Pa (Па) - модель 605-1,5 kPa (кПа) | от 0 до 500 от 0 до 1,5 | |
| Пределы допускаемой основной приведенной погрешности, % | ± 2 | ± 0,5 |
| Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C | ± 1 | ± 0,45 |
| Выходной сигнал, мА | - | от 4 до 20 |
| Параметры электропитания: | ||
| Напряжение пост. тока (2 провода), В | - | от 10 до 35 |
| Ток пост. тока, не более, мА | - | 38 |
| Температура окружающей среды, °С | от минус 7 до плюс 50 | |
| Габаритные размеры, мм, (диаметр х ширина) | 139,7x68,3 | |
| Масса, кг, не более | 1 | |
Знак утверждения типа наносится на корпус датчика и на титульный лист паспорта типографским способом.
1) Датчики давления Magnehelic 605:
1 шт.; 1 шт.; 2 экз.
- модель 605-500Pa, зав. № 96TF-3
- модель 605-1,5kPa, зав. № 96TF-4
2) Паспорт
осуществляется по документам МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки» и МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
приведены в паспорте.
Нормативные и технические документы, устанавливающие требования к датчикам давления Magnehelic 605.
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»;
2. ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
3. ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»;
4. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки»;
5. МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, на-поромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
6. Техническая документация фирмы-изготовителя.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
